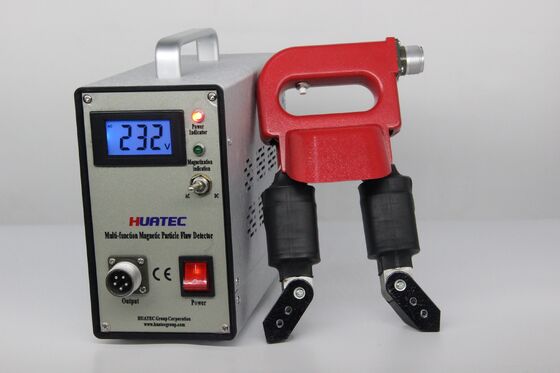

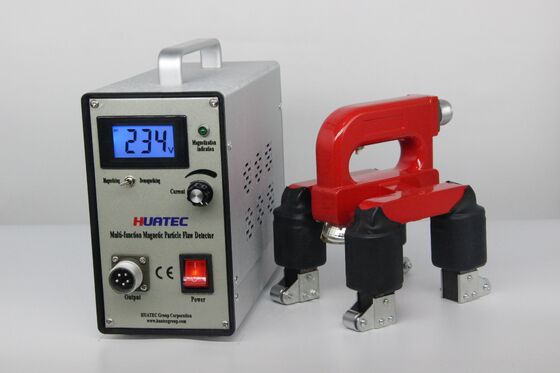

جهاز كشف الشوائب بالجسيمات المغناطيسية القابل للتعديل والمزيل للمغناطيسية HCDX-IISC مع مجسات متعددة للفحص غير الإتلافي

كاشف عيوب الجسيمات المغناطيسية القابل للتعديل HCDX-IISC مع مجسات متعددة للفحص غير الإتلافي

مقدمة:

يعتمد كاشف عيوب المسحوق المغناطيسي المركب HCDX-IISC على مفتاح عدم التلامس المتحكم فيه بالسيليكون، مع ضوضاء منخفضة، وقوة مغناطيسية قوية، وعمر خدمة طويل، وتشغيل بسيط، ومناسب للاستخدام الميداني والمختبري. يعتمد الجهاز على تكوين مدمج، ويمكن للمستخدمين اختيار المجسات بحرية حسب احتياجاتهم. يمكن تكوين المجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.

سلسلة HCDX-IISC لديها وظيفة إزالة المغناطيسية، والتيار قابل للتعديل.

يتم اعتماد وحدة تحكم دقيقة 8 بت كوحدة تحكم بواسطة كاشف عيوب الجسيمات المغناطيسية هذا (مع دائرة التحكم في الطور)، ويمكن تحقيق التنظيم المستمر لتيار المغنطة من خلال الجمع الدقيق لإشارة عبور الجهد الصفري المتردد وإشارة تنظيم التيار. بالإضافة إلى ذلك، فهي مجهزة بوظيفة إزالة المغناطيسية؛ يمكن تشغيل وظيفة إزالة المغناطيسية بعد اختيار وضع إزالة المغناطيسية والضغط على زر التشغيل. بالإضافة إلى ذلك، يمكن ترقية برنامج وحدة التحكم الدقيقة مجانًا مدى الحياة، ويمكن تكوين المجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.

جميع معلمات المجسات الاختيارية:

مقدمة المجسات القياسية للطراز HCDX-IISC:

مجس من النوع D (مجس نير مغناطيسي كهربائي): مزود بوصلات متحركة، يمكنه مغنطة وكشف الأجزاء السطحية.

مجس من النوع A (مجس حدوة حصان): مناسب لجميع أنواع اللحامات الزاوية، والزوايا الداخلية والخارجية للأجزاء الكبيرة للفحص المغناطيسي المحلي، مزود بأضواء عمل.

مجس من النوع O (ملف حلقي): مناسب للكشف عن الشقوق الدائرية للأجزاء، وهو حساس جدًا للشقوق الناتجة عن إجهاد الأجزاء. بالإضافة إلى ذلك، يمكنه إزالة مغناطيسية الأجزاء عن بعد.

مجس من النوع E (مجس مجال مغناطيسي دوار): يقوم بإجراء فحص شامل لجميع أنواع اللحامات المستقيمة، واللحامات المحيطية، واللحامات المتراكبة، والأسطح المستوية والمنحنية ذات الأشكال الهندسية الكبيرة. المجس مزود ببكرات، مما يسهل التشغيل ويزيد السرعة. المجس مزود بأضواء عمل لسهولة المراقبة.

المعلمات الفنية:

مصدر الطاقة: تيار متردد 220 فولت ± 10٪ 50 هرتز 5 أمبير

الخرج: تيار متردد 38 فولت 10 أمبير

المجسات من النوع A.D.E.O اختيارية ومتاحة

سرعة الفحص: ≥ 6 م/دقيقة

ارتفاع درجة حرارة المجس: ≤ 60 درجة مئوية

دورة العمل: يوصى بالعمل لفترة طويلة من التشغيل المستمر: وقت المغنطة ≤ 3 ثوانٍ، وقت الفجوة ≥ 5 ثوانٍ

الوزن: حوالي 6.5 كجم (الوحدة الرئيسية)

حجم وحدة التحكم: 95 × 45 × 75 مم (طول × عرض × ارتفاع)حجم حقيبة الحمل: 170 × 140 × 70 مم (طول × عرض × ارتفاع)

التسليم القياسي:

المضيف HCDX-IISC

1

مجس نير من النوع D 1

مجس من النوع A

1

1

دليل التشغيل

1دليل التشغيل

عينة قياسية 1دليل التشغيل

شهادة1

مجس من النوع Aمجس O

مجس D

وزن ميت

ضوء الأشعة فوق البنفسجية
