جهاز HEF-17B للكشف عن التيار الدوامي النبض من خلال طبقة العزل سمك الحائط أداة اختبار التآكل ارتفاع 300mm

جهاز HEF-17B للكشف عن التيار الدوامي النبض من خلال طبقة العزل سمك الحائط أداة اختبار التآكل ارتفاع 300mm

1       مقدمة موجزة

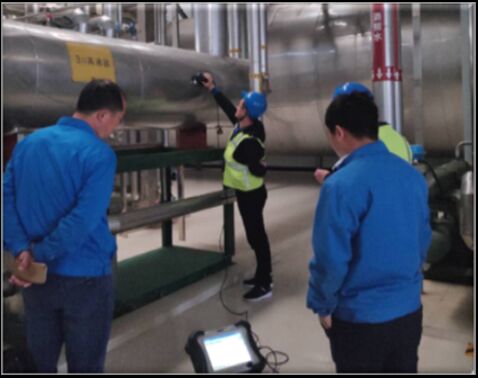

يمكن استخدام المعدات للتفتيش أثناء التشغيل لسمك جدار الأنابيب المعدنية خارج طبقة التغطية، بدلاً من الحوافز الحالية الصينية التقليدية إلى التيار النبضي ، النبض المجال المغناطيسي خارج الموصل ، الموصل في مستشعر التيار الدوري النبضي ،عن طريق قياس عملية التخفيف من مجال الكهرومغناطيسية المتعرجة، لتقييم درجة تآكل سمك جدار الأنابيب. بالمقارنة مع طريقة الكشف عن سمك الجدار التقليدية:بدون البليش، دون ربط، المعدات المسح المستمر في الخدمة، يمكن تحسين فعالية الكشف بشكل كبير.

بالمقارنة مع تقنية اختبار التيار الدوامي النبضية التقليديةميزات المسح الدقيق:تدخل أقل من عوامل البيئة ، وكفاءة الكشف العالية ، وضوح أعلى (يمكن العثور على تآكل صغير ، ومعدل الكشف المفقود منخفض للغاية) ،مناسبة للكشف عن التآكل للأجزاء عالية الخطورة دون طبقة طلاء (بدون أو بعد إزالتها) أو طبقة طلاء رقيقة (أقل من300طبقة طلاء مضادة للتآكل، الخ) ، على سبيل المثال: خط أنابيب عملية مصنع الإنتاج، جدار المياه، أنبوب الفرن، أنابيب المفاصل الصغيرة، الكوع، الشرب، الخ.

2      النموذج والتكوين

3 الخصائص الوظيفية

أنا  ★هناك مفاتيح اختصار وشاشة LCD على المسبار، والتي يمكن عرض حالة العمل وبيانات الكشف في الوقت الحقيقي،وتتحسن كفاءة العمل بشكل كبير دون تشغيل متكرر للمضيف خلال عملية الكشف.

أنا  ★يعتمد المسبار على تكنولوجيا التركيز الإلكترونية ، والتي لديها دقة فضائية أعلى ، وتعرف أكبر ، وقدرة أقوى على مكافحة التدخل لعيوب التآكل المحلية.

أنا  غير حساسة لشكل العيبcts، يمكن أن يكتشفتآكل سمك الجدار أو عيوب أخرى في خفض سمك الأجزاء المعدنية "مع طبقة تغطية (طبقة العزل ، طبقة التبريد ، طبقة الحماية ، إلخ) ".

أنا  يمكن إجراء عمليات التفتيش أثناء تشغيل المعدات (درجة حرارة عالية، درجة حرارة منخفضة، المواد الموجودة في المعدات وما إلى ذلك).

أنا  المواد التي تم اكتشافها: اكتشاف سمك الجدران المتبقية من المواد المعدنية المغناطيسية الحديدية مثل الفولاذ الكربوني ، الفولاذ ذات السبائك المنخفضة.

أنا  ★ويمكن أن يكتشف أيضاً سمك الجدران المتبقية من الفولاذ المقاوم للصدأ وسبائك الألومنيوم ومواد معدنية أخرى غير مغناطيسية.

أنا  شكل صفيحة الأنابيب: صفيحة، خيطأنبوب، مرفق، خزان.

أنا  مواد طبقة التغطية: المواد غير الموصلة وغير المغناطيسية ((الأسبستوس ، الرغوة وما إلى ذلك) ، الشبكة المعدنية ، ورق الحديد ، ورق الألومنيوم والطبقة الوقائية المعدنية الأخرى.

أنا  إمدادات الطاقة الهجينة AC/DC، بطارية الليثيوم القابلة لإعادة الشحن مدمجة تعمل بشكل مستمر لأكثر من 4 ساعات.

أنا  تصميم IP64 معلق بالكامل ضد الغبار ومكافحة الرذاذ، غطاء السيليكون ضد السقوط ومكافحة الاهتزاز، أكثر ملاءمة لظروف العمل القاسية.

4 المعلمات التقنية

أنا  الحد الأقصى لارتفاع الرفع: 300 ملم

أنا  الحد الأقصى لسمك جدار الكشف: 2‬‬45ملم

أنا  قطر الأنابيب:≥20ملم

أنا  سمك الطبقة الوقائية المعدنية:≤1 ملم

أنا  ★دقة الكشف المتكرر: 2%

أنا  ★حساسية الكشف عن عيوب التآكل: 5% (نسبة الحجم)

أنا  سرعة القياس: 15 ~ 0.5 مرة / ثانية (تقلص مع زيادة سمك الجدار المقاس)

أنا  طول كابل المسبار:3m، 10m (اختياري)

أنا  ★بطارية الليثيوم القابلة لإعادة الشحن ، تعمل باستمرار≥أربع ساعات

أنا  ★الحجم والوزن: المضيف: L290 × W220 × H95mm≤3.8kg ، النوع P1 / المسبار الصغير: L106×W61×H52mm 0.5kg، النوع P2/المسبار المتوسط:L148×W73×H192mm 1kg,P3/مُسْتَكْشِف كبير:196×W100×H62.5mm 1.5kg

أنا  درجة حرارة الوسط المختبر: -200‬‬800°C

أنا  درجة حرارة اتصال المسبار:-50‬‬+200 درجة مئوية

أنا  درجة حرارة تشغيل المضيف: -10°C‬‬+50°C

أنا  الرطوبة:≤85% R.H

أنا  مصدر الطاقة لمعدل الكهرباء: مرحلة واحدةAC100 ~ 240V / 1.7A,50/60Hz،الخروج DC20V/5A

أنا  تبديد الطاقة:≤38VA

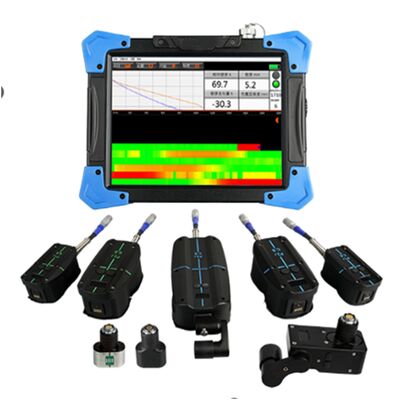

5    قائمة التعبئة

أنا  الوحدة الرئيسية(بما في ذلك كابل البيانات، الشاحن، كابل المسبار 3m)                   1 مجموعة

أنا  مسبار ذو دقة عالية ((سي إس)بما في ذلك المقبض)  قطعة واحدة

أنا  مسبار الفولاذ الكربوني (C.S: أصغر، متوسطة,كبيرة)                            1 مجموعة

أنا  دليل التشغيل                                                                                1 كتاب

أنا  شهادة معايرة HUATEC                                                        1 نسخة

أنا  غلاف الجهازالكيس الإلكتروني                                                                             1قطعة
