تفاصيل المنتج:
|
| مبدأ: | كشف تسرب التدفق المغناطيسي (MFL) | يتكون النظام: | أداة مسبار، وجهاز محرك مسبار، وعربة رفع أنبوب الحفر، وصندوق إمداد الطاقة، وجهاز كمبيوتر، وبطاقة التق |
|---|---|---|---|
| إبراز: | كاشف عيوب أنابيب الحفر HMTD,معدات إختبار عدم الكشف عن تسرب التدفق المغناطيسي,كاشف تشقق أنابيب الحفر في حقول النفط |
||
جهاز كشف تسرب التدفق المغناطيسي لأنابيب الحفر HMTD، معدات اختبار غير مدمرة للمناطق العمياء الدقيقة، كاشف عيوب التآكل والتشقق والتآكل لأنابيب الحفر في حقول النفط
إذا لم يتم اختبار أنابيب الحفر قبل الاستخدام، فلا يمكن تقدير درجة الضرر، ولا يمكن ضمان الجودة. قد يتسبب ذلك في ثقوب وكسور وحوادث أخرى أثناء عملية الحفر، مما يؤدي إلى خسائر اقتصادية فادحة لإنتاج الحفر. تقنية الاختبار غير المدمر لأنابيب الحفر هي طريقة عملية وفعالة للكشف عن عيوب أنابيب الحفر. يمكنها الكشف عن عيوب تآكل أنابيب الحفر والتحكم فيها في الوقت المناسب. تعزيز الاختبار غير المدمر لأنابيب الحفر الموجودة في قاع البئر المستخدمة في حقول النفط في بلدي، مما يمكن أن يحسن موثوقية استخدام أنابيب الحفر في قاع البئر ويقلل من تكاليف هندسة الحفر، وهو وسيلة مهمة لتحسين الكفاءة الاقتصادية وتعزيز تطوير استراتيجية بلدي النفطية.

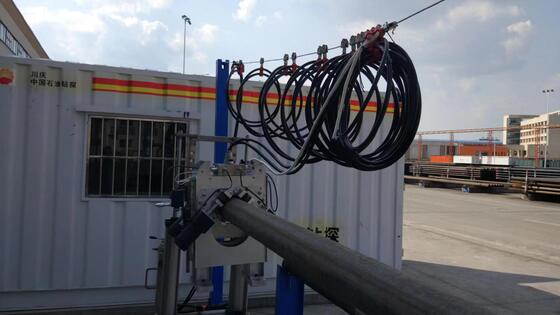

يستخدم نظام الكشف المتنقل لأنابيب الحفر في المناطق العمياء الدقيقة في الموقع للكشف عن المناطق العمياء الدقيقة لأنابيب الحفر بمواصفات مختلفة، لمراقبة جودة وسلامة أنابيب الحفر. يتكون النظام من جهاز مسبار، وجهاز قيادة للمسبار، وعربة رفع لأنابيب الحفر، وصندوق طاقة، وجهاز كمبيوتر، وبطاقة التقاط. عملية فحص أنابيب الحفر في الموقع هي كما يلي: بعد دخول أنبوب الحفر إلى منطقة الفحص، تضع عربة الرفع المتحركة جهاز المسبار على جسم قضيب فحص أنبوب الحفر، وترفع قضيب الحفر، ويقوم جهاز المسبار بالمسح تلقائيًا على طول قضيب الحفر تحت قيادة جهاز قيادة المسبار للكشف عن العيوب. يتم نقل حالة الكشف عن عيوب أنابيب الحفر إلى الكمبيوتر عبر خط الإشارة ويتم تحليلها بواسطة برنامج التحليل والمعالجة لتشكيل تقرير اختبار. بعد اكتمال الكشف عن العيوب، تنزل العربة، ويتم خفض أنبوب الحفر، وتتحرك العربة للخلف للسماح للمسبار بالانزلاق بعيدًا عن أنبوب الحفر. المنطقة المكتشفة. تتميز بتركيب مدمج، وحجم صغير، ووزن خفيف، وسهولة النقل والتجميع، ومساحة صغيرة للكشف، ويمكن استخدامها داخل وخارج المصنع، وعملية كشف بسيطة وموحدة، وسرعة كشف سريعة، ومنطقة كشف عمياء صغيرة. لا تتمتع فقط بسرعة وكفاءة معدات الاختبار الثابتة واسعة النطاق، ولكن أيضًا تتمتع بتنقل ومرونة معدات الاختبار الصغيرة مثل الموجات فوق الصوتية. إنها تحل مشاكل مناطق الكشف العمياء الكبيرة لمعدات الكشف الحالية لأنابيب الحفر، وحجم المعدات الكبير، والسعر المرتفع، والصيانة الصعبة، وصعوبة النقل والتجميع، والمساحة الكبيرة عند الاستخدام، والحاجة إلى ورش عمل خاصة، ومناطق الكشف العمياء الكبيرة، وشدة العمل العالية. مشكلة انتظار سد الفجوة في البلاد
يتكون نظام الكشف عن العيوب بشكل أساسي من ثلاثة أجزاء: مسبار كشف متنقل، ووحدة تحكم متنقلة، ونظام معالجة إشارات الكمبيوتر
|

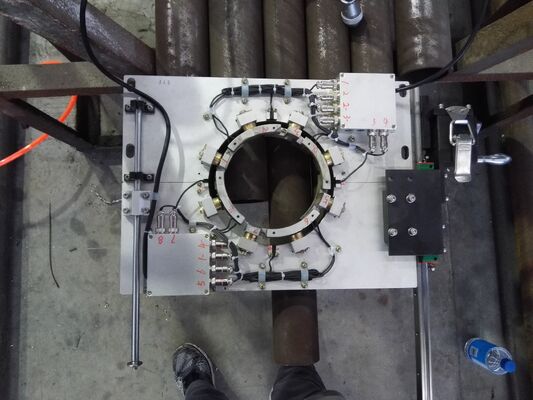

3.1 مضيف الكشف المتنقل يتكون مسبار الكشف المتنقل من مغناطيس، ومستشعر كشف العيوب، وجهاز زحف، ومعالج إشارة مسبق. |
3.1.1 المغناطيس تحت إثارة مصدر طاقة المغنطة، فإنه يولد اتجاه مجال مغناطيسي موازٍ للاتجاه الطولي لأنبوب الحفر. أثناء الكشف، يقوم المجال المغناطيسي بمغنطة الأنبوب الفولاذي الذي يمر عبر المغناطيس، ثم يشكل مجالًا مغناطيسيًا مستحثًا بقوة كافية في الأنبوب الفولاذي، مما يوفر أساسًا لجدوى الكشف عن تسرب التدفق المغناطيسي.
3.1.2 جهاز الزحف تتكون آلية القيادة من محركين DC مخفضين وعجلات. يتم نقل طاقة المحرك إلى عجلات القيادة من خلال الاقتران، مما يدفع الزاحف إلى التردد على أنبوب الحفر لإكمال الكشف.
3.1.3 مستشعر كشف العيوب المكون الأساسي لمستشعر الكشف، فهو يحدد بشكل مباشر جودة تأثير إشارة الكشف، وهو مصدر استخلاص الإشارة. يتم اختيار مجموعات مجسات مختلفة وفقًا لقضبان الحفر ذات الأقطار الخارجية المختلفة، لضمان أن سطح المسبار وقضيب الحفر دائمًا في اتصال جيد أثناء الفحص، ثم الحصول على تأثير فحص جيد.
3.1.4 معالج الإشارة المسبق وظيفته الرئيسية هي تضخيم وتصفية إشارة الكشف الصادرة عن المسبار دون تشويه وتحسين نسبة الإشارة إلى الضوضاء وقدرة مقاومة التداخل لإشارة الكشف. تحدد تقنية معالجة الإشارة الأداء العام لمعدات الاختبار، بالإضافة إلى المؤشرات الفنية لمعدات الاختبار غير المدمرة المغناطيسية. |
|
3.2 وحدة التحكم المتنقلة ونظام معالجة إشارات الكمبيوتر |
3.3 وحدة التحكم المتنقلة تتكون وحدة التحكم المتنقلة بشكل أساسي من نظام التحكم الكهربائي، ومصدر طاقة الإثارة، ومصدر طاقة قيادة المحرك، ومثبت الجهد، كما هو موضح في الشكل
3.3 نظام التحكم الكهربائي هو الوحدة الأساسية لتحقيق عملية الكشف بأكملها، ومن خلاله يتم التحكم في وضع حركة مسبار الكشف المتنقل، وتشغيل وإيقاف المغناطيس، وجمع إشارة الكشف. |
| 3.4. عملية الفحص |
(1) عندما يتدحرج قضيب الحفر الذي تم اختباره إلى منطقة الفحص على إطار الدعم الخاص به، يقوم المفتش بتحريك عربة المساعدة للفحص حتى تتمكن آلية الرفع الهيدروليكي من رفع ولمس طرفي قضيب الحفر، وفي نفس الوقت يتحرك المسبار ذاتي القيادة مع العربة ويوضع على قضيب الحفر؛ (2) تقوم آلية الرفع الهيدروليكي الموجودة على العربة برفع قضيب الحفر بحيث يزحف المسبار على قضيب الحفر فوق إطار دعم قضيب الحفر لإكمال المسح؛ (3) تنخفض آلية الرفع، ويتم وضع قضيب الحفر على إطار الدعم، ويتم إسقاط مسبار الفحص على منصة دعم العربة في نفس الوقت؛ (4) يقوم المفتش بإزالة العربة والسماح للمسبار بالمرور عبر نهاية قضيب الحفر وإزالة قضيب الحفر؛ (5) قم بتحريك قضيب الحفر الذي تم اختباره بعيدًا، ثم قم بنقل أنبوب الحفر التالي المراد اختباره. |
تعتبر طريقة الكشف عن تسرب التدفق المغناطيسي حاليًا الطريقة الأكثر موثوقية للكشف عن المواد المغناطيسية الفيرومغناطيسية الأنبوبية. تتميز بسرعة الكشف العالية، وتأثير الكشف الجيد، والتشغيل البسيط، ومقاومة التداخل القوية، والقدرة على التلوث، وقد تم الحصول عليها في الكشف عن عيوب المكونات المغناطيسية الموصلة المختلفة. لديها مجموعة واسعة من التطبيقات.
يستخدم النظام مبدأ الكشف عن تسرب التدفق المغناطيسي (MFL) للكشف عن العيوب (الشقوق، الثقوب، التآكل، إلخ) في أنابيب الحفر. يعتمد المبدأ الأساسي للكشف بطريقة MFL على النفاذية العالية للمواد الفيرومغناطيسية. يوضح الشكل (1) أدناه مبدأ الكشف. نفاذية أنبوب الحفر عند العيب الناتج عن التآكل أو القوة الخارجية أقل بكثير من نفاذية أنبوب الحفر. يتم مغنطتها تحت تأثير مجال مغناطيسي خارجي. عندما لا يكون هناك عيب في أنبوب الحفر، يمر معظم التدفق المغناطيسي (مُجرد كخطوط مجال مغناطيسي) عبر أنبوب الحفر، وفي هذا الوقت، يكون التدفق المغناطيسي (مُجرد كخطوط مجال مغناطيسي) موزعًا بالتساوي. عندما يكون هناك عيب في أنبوب الحفر، ينحني التدفق المغناطيسي (خطوط المجال المغناطيسي) ويتسرب جزء من التدفق المغناطيسي (المجال المغناطيسي) خارج سطح أنبوب الحفر. يتم استخدام المكونات الحساسة للمغناطيس للكشف. يمكن الحصول على معلومات حول العيوب في المكونات الموصلة مغناطيسيًا مثل قضبان الأنابيب من خلال تشوه هذه المجالات المغناطيسية.
