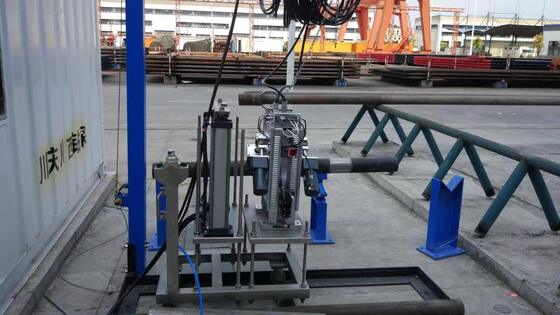

آلة اختبار تسرب التدفق المغناطيسي الصناعية المتنقلة HMTD لمعدات فحص أنابيب الحفر كاملة النطاق عالية الدقة للكشف عن العيوب في خطوط أنابيب حقول النفط
إذا لم يتم فحص أنابيب الحفر قبل الاستخدام، فلا يمكن تقدير درجة الضرر، ولا يمكن ضمان الجودة. قد يتسبب ذلك في ثقوب وكسور وحوادث أخرى أثناء عملية الحفر، مما يؤدي إلى خسائر اقتصادية فادحة في إنتاج الحفر. تقنية الفحص غير الإتلافي لأنابيب الحفر هي طريقة عملية وفعالة للكشف عن عيوب أنابيب الحفر. يمكنها الكشف عن عيوب تآكل أنابيب الحفر والتحكم فيها في الوقت المناسب. تعزيز الفحص غير الإتلافي لأنابيب الحفر المستخدمة في قاع البئر في حقول النفط في بلدي، مما يمكن أن يحسن موثوقية استخدام أنابيب الحفر في قاع البئر ويقلل من تكاليف هندسة الحفر وهو وسيلة مهمة لتحسين الكفاءة الاقتصادية وتعزيز تطوير استراتيجية بلدي للنفط.
يستخدم نظام الكشف عن المناطق العمياء الدقيقة لأنابيب الحفر المتنقلة في الحقول للكشف عن المناطق العمياء الدقيقة لأنابيب الحفر ذات المواصفات المختلفة، لمراقبة جودة وسلامة أنابيب الحفر. يتكون النظام من جهاز استشعار، وجهاز قيادة للمستشعر، وعربة رفع لأنابيب الحفر، وصندوق طاقة، وجهاز كمبيوتر، وبطاقة التقاط. عملية فحص أنابيب الحفر في الموقع هي كما يلي: بعد دخول أنبوب الحفر إلى منطقة الفحص، تضع عربة الرفع المتحركة جهاز الاستشعار على قضيب فحص أنبوب الحفر، وترفع قضيب الحفر، ويقوم جهاز الاستشعار بالمسح تلقائيًا على طول قضيب الحفر تحت قيادة جهاز قيادة المستشعر للكشف عن العيوب. يتم نقل حالة الكشف عن عيوب أنبوب الحفر إلى الكمبيوتر عبر خط الإشارة ويتم تحليلها بواسطة برنامج التحليل والمعالجة لتكوين تقرير اختبار. بعد اكتمال الكشف عن العيوب، تنزل العربة، ويتم خفض أنبوب الحفر، وتتحرك العربة للخلف للسماح للمستشعر بالانزلاق بعيدًا عن أنبوب الحفر. المنطقة المكتشفة. تتميز ببنية مدمجة، وحجم صغير، ووزن خفيف، وسهولة النقل والتجميع، ومساحة صغيرة للكشف، ويمكن استخدامها داخل وخارج المصنع، وعملية كشف بسيطة وموحدة، وسرعة كشف سريعة، ومنطقة كشف عمياء صغيرة. لا تتمتع فقط بسرعة وكفاءة معدات الاختبار الثابتة واسعة النطاق، ولكن أيضًا بالقدرة على الحركة والمرونة لمعدات الاختبار صغيرة النطاق مثل الموجات فوق الصوتية. إنها تحل مشاكل مناطق الكشف العمياء الكبيرة لمعدات الكشف الحالية لأنابيب الحفر، وحجم المعدات الكبير، والسعر المرتفع، والصيانة الصعبة، وصعوبة النقل والتجميع، والمساحة الكبيرة عند الاستخدام، والحاجة إلى ورش عمل خاصة، ومناطق الكشف العمياء الكبيرة، وشدة العمل العالية. مشكلة الانتظار لملء الفجوة في البلاد.
يتكون نظام الكشف عن العيوب بشكل أساسي من ثلاثة أجزاء: مستشعر كشف متنقل، ووحدة تحكم متنقلة، ونظام معالجة إشارات الكمبيوتر.
|
3.1 مضيف الكشف المتنقل يتكون مستشعر الكشف المتنقل من مغناطيس، ومستشعر كشف العيوب، وجهاز زحف، ومعالج إشارات مسبق. |
3.1.1 المغناطيس تحت إثارة مصدر طاقة المغنطة، فإنه يولد اتجاه مجال مغناطيسي موازٍ للاتجاه الطولي لأنبوب الحفر. أثناء الكشف، يقوم المجال المغناطيسي بمغنطة الأنبوب الفولاذي الذي يمر عبر المغناطيس، ثم يشكل مجالًا مغناطيسيًا مستحثًا بقوة كافية في الأنبوب الفولاذي، مما يوفر أساسًا لجدوى الكشف عن تسرب التدفق المغناطيسي.
3.1.2 جهاز الزحف تتكون آلية القيادة من محركين تخفيض تيار مستمر وعجلات. يتم نقل طاقة المحرك إلى عجلات القيادة من خلال الاقتران، مما يدفع الزاحف للذهاب والإياب على أنبوب الحفر لإكمال الكشف.
3.1.3 مستشعر الكشف عن العيوب المكون الأساسي لمستشعر الكشف، فهو يحدد بشكل مباشر جودة تأثير إشارة الكشف، وهو مصدر استخراج الإشارة. يتم اختيار مجموعات مستشعرات مختلفة وفقًا لقضبان الحفر ذات الأقطار الخارجية المختلفة، لضمان أن سطح المستشعر وقضيب الحفر دائمًا في اتصال جيد أثناء الفحص، ثم يتم الحصول على تأثير فحص جيد.
3.1.4 معالج الإشارات المسبق وظيفته الرئيسية هي تضخيم وتصفية إشارة الكشف الصادرة عن المستشعر دون تشويه وتحسين نسبة الإشارة إلى الضوضاء وقدرة مقاومة التداخل لإشارة الكشف. تحدد تقنية معالجة الإشارات الأداء العام لمعدات الاختبار، بالإضافة إلى المؤشرات الفنية لمعدات الكشف غير الإتلافي المغناطيسي. |
|
3.2 وحدة التحكم المتنقلة ونظام معالجة إشارات الكمبيوتر |
3.3 وحدة التحكم المتنقلة تتكون وحدة التحكم المتنقلة بشكل أساسي من نظام التحكم الكهربائي، ومصدر طاقة الإثارة، ومصدر طاقة قيادة المحرك، ومثبت الجهد، كما هو موضح في الشكل
3.3 نظام التحكم الكهربائي هو الوحدة الأساسية لتحقيق عملية الكشف بأكملها، ومن خلاله يتم التحكم في وضع حركة مستشعر الكشف المتنقل، وتشغيل وإيقاف المغناطيس، وجمع إشارة الكشف. |
| 3.4. عملية الفحص |
(1) عندما يتدحرج قضيب الحفر الذي تم اختباره إلى منطقة الفحص على إطار الدعم الخاص به، يقوم المفتش بتحريك عربة المساعدة للفحص حتى تتمكن آلية الرفع الهيدروليكي من رفع ولمس طرفي قضيب الحفر، وفي نفس الوقت تتحرك المستشعرات ذاتية القيادة مع العربة وتوضع على قضيب الحفر؛ (2) تقوم آلية الرفع الهيدروليكي الموجودة على العربة برفع قضيب الحفر بحيث يزحف المستشعر على قضيب الحفر فوق إطار دعم قضيب الحفر لإكمال المسح؛ (3) تنخفض آلية الرفع، ويتم وضع قضيب الحفر على إطار الدعم، ويتم إسقاط مستشعر الفحص على منصة دعم العربة في نفس الوقت؛ (4) يقوم المفتش بإزالة العربة والسماح للمستشعر بالمرور عبر نهاية قضيب الحفر وإزالة قضيب الحفر؛ (5) يتم نقل قضيب الحفر الذي تم اختباره بعيدًا، ثم يتم نقل أنبوب الحفر التالي المراد اختباره. |
تعتبر طريقة الكشف عن تسرب التدفق المغناطيسي حاليًا الطريقة الأكثر موثوقية للكشف عن المواد المغناطيسية الفيرومغناطيسية الأنبوبية. تتميز بسرعة الكشف العالية، وتأثير الكشف الجيد، والتشغيل البسيط، ومقاومة التداخل القوية، والقدرة على التلوث، وقد تم الحصول عليها في الكشف عن العيوب لمختلف المكونات المغناطيسية الموصلة. لديها مجموعة واسعة من التطبيقات.
يستخدم النظام مبدأ الكشف عن تسرب التدفق المغناطيسي (MFL) للكشف عن العيوب (الشقوق، الثقوب، التآكل، إلخ) في أنابيب الحفر. يعتمد المبدأ الأساسي للكشف بطريقة MFL على النفاذية العالية للمواد المغناطيسية الفيرومغناطيسية. يوضح الشكل (1) أدناه مبدأ الكشف. نفاذية أنبوب الحفر عند وجود عيب ناتج عن التآكل أو قوة خارجية أقل بكثير من نفاذية أنبوب الحفر. يتم مغنطتها تحت تأثير مجال مغناطيسي خارجي. عندما لا يكون هناك عيب في أنبوب الحفر، يمر معظم التدفق المغناطيسي (مُجرد كخطوط مجال مغناطيسي) عبر أنبوب الحفر، وفي هذا الوقت، يكون التدفق المغناطيسي (مُجرد كخطوط مجال مغناطيسي) موزعًا بالتساوي. عندما يكون هناك عيب في أنبوب الحفر، ينحني التدفق المغناطيسي (خطوط المجال المغناطيسي) ويتسرب جزء من التدفق المغناطيسي (المجال المغناطيسي) خارج سطح أنبوب الحفر. يتم استخدام مكونات حساسة مغناطيسيًا للكشف. يمكن الحصول على معلومات حول العيوب في المكونات المغناطيسية الموصلة مثل قضبان الأنابيب من خلال تشوه هذه المجالات المغناطيسية.
