تفاصيل المنتج:
|
| مقياس المدى: | 0.75~400 ملم (فولاذ) | نطاق سرعة الصوت: | 1 ~ 19999 م/ث |
|---|---|---|---|
| دقة: | 0.001 مللي متر/0.0001 بوصة | دقة: | 0.03mm أو 0.3%*H |
| فترة القياس: | 4 مرات في الثانية | ||
| إبراز: | مقياس سمك بالموجات فوق الصوتية عالي الدقة,مقياس سمك بالموجات فوق الصوتية بدقة 0.001 ملم,اختبار NDT لقياس طبقة الطلاء |
||

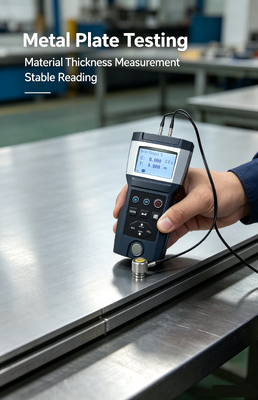

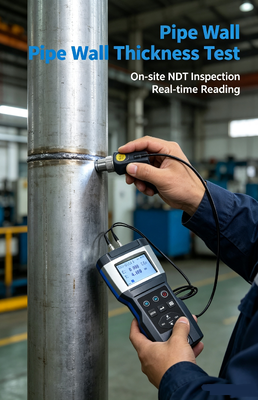

مقياس سمك بالموجات فوق الصوتية عالي الدقة TG-3250H بدقة 0.001 مم لقياس الطلاء والمادة الأساسية معًا، جهاز اختبار غير مدمر
جهاز TG-3250H هو مقياس سمك رقمي بالموجات فوق الصوتية عالي الدقة. بناءً على مبادئ التشغيل نفسها مثل السونار، فهو قادر على قياس سمك مواد مختلفة بدقة تصل إلى 0.001 ملم أو 0.0001 بوصة. وهو مناسب لقياس سمك الموصلات الجيدة للموجات فوق الصوتية، مثل المعادن (الفولاذ، الحديد الزهر، الألومنيوم، النحاس)، البلاستيك، السيراميك، الزجاج، الألياف الزجاجية وما إلى ذلك.
المعلمات الفنية
| 0.15 ~ 28 مم | 0.75 ~ 400 مم (فولاذ) | نطاق سرعة الصوت | 1 ~ 19999 م/ث |
| الدقة | 0.001 مم / 0.0001 بوصة | الدقة | 0.03 مم أو 0.3% * H |
| فترة القياس | 4 مرات في الثانية | 15 ميجاهرتز | 2 ميجاهرتز، 3 ميجاهرتز، 5 ميجاهرتز، 7.5 ميجاهرتز |
| وضع المعايرة | معايرة المسبار ومعايرة النقطتين | كتلة المعايرة | 4.000 مم (فولاذ) |
| قياس عبر الطلاء | ✓ | كسب قابل للتعديل | 16 مرحلة |
| وضع القياس | نقطة واحدة، مسح، التقاط الحد الأدنى/الأقصى، تفاضلي، إنذار | تخزين البيانات | 1000 قياس، بما في ذلك السمك، سرعة الصوت، الوقت، إلخ. |
| العرض | الإنجليزية / الصينية قابلة للاختيار، شاشة LCD FSTN مع إضاءة خلفية |
محتوى العرض | السمك، سرعة الصوت، الاستقرار، البطارية، وضع القياس، إلخ. |
| الاتصال | واجهة بلوتوث و Mini-USB، بروتوكول منفذ تسلسلي افتراضي | الطباعة | طابعات حرارية بلوتوث محمولة اختيارية |
| مصدر الطاقة | بطارية ليثيوم أيون قابلة للشحن 3.7 فولت | إيقاف التشغيل | إيقاف التشغيل عند انتهاء المهلة، إيقاف التشغيل عند انخفاض البطارية |
| درجة حرارة الاستخدام | -10 ~ 50 درجة مئوية | درجة حرارة التخزين | -30 ~ 60 درجة مئوية |
| الحجم | 157 مم * 78 مم * 37 مم | الوزن | حوالي 260 جرام |
| مادة الغلاف | سبائك ABS و PC | مادة الصندوق | ABS (IK08 / IP67) |
الميزات:
الوظائف الرئيسية:
معلمات المسبار
المؤشرات الفنية للمسبار (نطاق القياس مرتبط بخصائص المادة المراد قياسها
الاقتران وعوامل أخرى مؤثرة، ويظهر نطاق قياس فولاذ 45# في الجدول)
الملصق
| S15-P06 | S2M-P14 | G5M-P10 | G5M-P08 | G7M-P06 | G2M-P12 | H3M-P12 | النوع |
| فردي | مزدوج | مزدوج | نطاق القياس | نطاق القياس | نطاق القياس | نطاق القياس | نطاق القياس |
| 0.15 ~ 28 مم | 30 ~ 2000 مم | 0.8 ~ 300 مم | 0.8 ~ 225 مم | 0.8 ~ 50 مم | 3.0 ~ 700 مم | 2.0 ~ 200 مم | قياس H |
| <100.01 مم | 0.03 مم | 0.05 مم | 0.05 مم | 0.05 مم | خطأ H | خطأ H | |
| ≥100.3%H | 0.5%H | القطر الخارجي للمسبار | 0.5%H | 0.5%H | 0.5%H | القطر الخارجي للمسبار | القطر الخارجي للمسبار |
| 8 مم | 19 مم | 13 مم | 11 مم | 9 مم | 17 مم | 15 مم | تردد المسبار |
| 15 ميجاهرتز | 2 ميجاهرتز | 3 ميجاهرتز | 7.5 ميجاهرتز | 7.5 ميجاهرتز | 2 ميجاهرتز | 3 ميجاهرتز | درجة حرارة التلامس |
| -10 ~ 60 درجة مئوية | -10 درجة ~ 310 درجة مئوية | -10 ~ 60 درجة مئوية | -10 درجة ~ 310 درجة مئوية | -10 درجة ~ 310 درجة مئوية | -10 درجة ~ 310 درجة مئوية | -10 درجة ~ 310 درجة مئوية | نطاق الاستخدام |
| قياس عالي الدقة أو قياس قطعة عمل فائقة الرقة | لا تأخير، قياس قطعة عمل فائقة السمك | قياس قطعة عمل تقليدية | مسبار بقطر صغير للأسطح المنحنية والقياس التقليدي | مسبار بقطر صغير لقياس الأسطح المنحنية وقطع العمل الصغيرة | مسبار بقطر كبير لقياس المسبوكات وقطع العمل الأكثر سمكًا | مسبار عالي الحرارة لقياس قطعة العمل ذات درجة الحرارة العالية | مقارنة الإصدارات |
الإصدار
| وضع القياس | قياس عبر الطلاء | قياس الطلاءات | أساسي |
| P-E | x | متقدم | متقدم |
| P-E، I-E، E-E | ✓ | متقدم | |
| P-E، I-E، E-E، E-C، C-E | ✓ |
