TG-5700 مقياس سمك الموجات فوق الصوتية عالي الدقة نطاق القياس 0.15-1800mm

مقياس سمك بالموجات فوق الصوتية عالي الدقة TG-5700 نطاق القياس 0.15-1800 مم

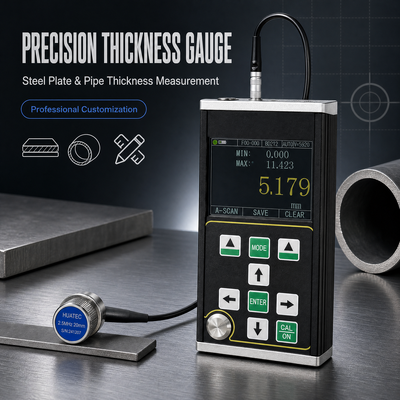

جهاز TG-5700 هو نوع جديد من مقاييس سمك الموجات فوق الصوتية الرقمية المحمولة عالية الدقة مع مسح A/B. يعتمد على مبدأ قياس سمك الموجات فوق الصوتية بناءً على انعكاس النبضات. وهو مناسب لقياس سمك المواد التي يمكن للموجات فوق الصوتية أن تنتشر فيها بسرعة ثابتة والحصول على الانعكاس من جانبها الخلفي. دقة القياس هي 0.001 مم ونطاق القياس يصل إلى 0.15 مم (فولاذ).

●يحتوي هذا المنتج على وضع المسح A، ووضع المسح B، ووضع العرض الرقمي؛

● نطاق القياس واسع، ويتم اعتماد تقنية "الصدى المتعدد" الفريدة لتحقيق قياس الأجزاء فائقة الرقة، بحد أدنى سمك قياس 0.15 مم (فولاذ)؛

● يمكن لهذا المنتج قياس السمك بدقة عالية، ويمكن أن تصل أقصى دقة قياس إلى 0.001 مم؛ يمكن أن تصل دقة التكرار إلى ± 0.002 مم؛

● يتميز بوظائف اختراق الطلاء والقياس من صدى إلى صدى، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح؛

● أوضاع قياس متعددة: أوضاع mb-e، E-E، و me-e تلبي قياس قطع العمل السميكة التقليدية؛ وضع الرقيق يحقق قياس الأجزاء الرقيقة؛

● تشمل الأوضاع الرقمية: وضع قيمة السمك التقليدية، وضع الفرق / معدل الانخفاض، ووضع القيمة القصوى؛

● وضعان للكسب: كسب تلقائي / كسب يدوي؛

● يمكن ضبط الإغلاق اليدوي والإغلاق التلقائي، مع وظيفة توفير الطاقة؛

● يدعم مجموعة متنوعة من المجسات، بما في ذلك مجس البلورة المزدوجة ومجس البلورة الأحادية، ويدعم مجس عالي التردد يصل إلى 20 ميجاهرتز؛

● يدعم التخزين الضخم ويمكنه تخزين 100000 قيمة سمك، و 500 مجموعة من أشكال موجة المسح A، و 500 مجموعة من أشكال موجة المسح B في نفس الوقت؛

● شاشة TFT-LCD ملونة كبيرة بحجم 3.5 بوصة بدقة عالية (QVGA) تبلغ 320 × 240 بكسل؛

● يتميز بمجموعة متنوعة من طرق المعايرة، ويدعم وضع المعايرة بنقطة واحدة، والمعايرة متعددة النقاط، والمعايرة اليدوية، ويمكنه معايرة سرعة الصوت وموضع الصفر للمجس في نفس الوقت؛ ويدعم تصحيح مسار V لمجس البلورة المزدوجة.

● يدعم تحويل النظام المتري والنظام البريطاني؛ يمكن التبديل بين وحدات المليمتر والبوصة؛

● يدعم العرض باللغة الإنجليزية.

* ملاحظة: تحتفظ الشركة بالحق في إجراء تعديلات فنية دون إشعار مسبق.

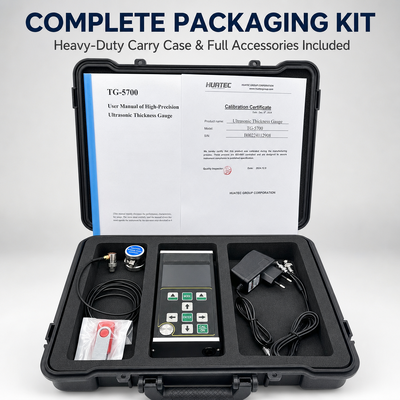

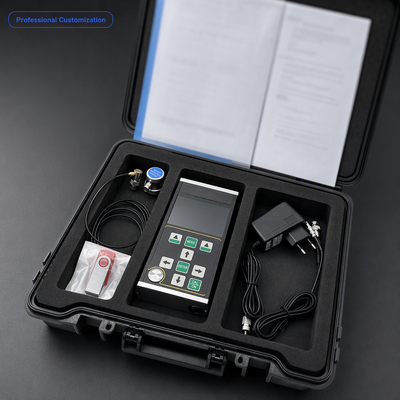

التسليم القياسي

الوحدة الرئيسية TG-5700                                                1 قطعة
مجس أحادي العنصر 2.5 متر Φ20، نطاق اختبار 4-1800 مم 1 قطعة
زجاجة مادة الاقتران                               1 قطعة
حقيبة حمل                                 1 قطعة
دليل التعليمات                   1 قطعة

شهادة المعايرة               1 قطعة

ملحقات اختيارية

مجسات مختلفة بترددات مختلفة، مجس أحادي 8 مم/10 مم/12 مم، ومجسات سمك بالموجات فوق الصوتية TR

كتل إسفين متدرجة مختلفة

برنامج بيانات الكمبيوتر

مجس اختياري:
