تفاصيل المنتج:
|
| كمية القناة: | 2 قنوات اهتزاز، قناة واحدة لمقياس سرعة الدوران | دقة: | ±5% |
|---|---|---|---|
| A/D تحويل: | أخذ العينات الإعلانية 24 بت | شاشة LCD: | يدعم إدخال شاشة تعمل باللمس، وشاشة ملونة مقاس 5 بوصة |
| إبراز: | تحليل طيف الاهتزاز المقاوم للانفجار,كاشف خطأ ميكانيكي عالي الدقة,قياس سرعة التشخيص |
||

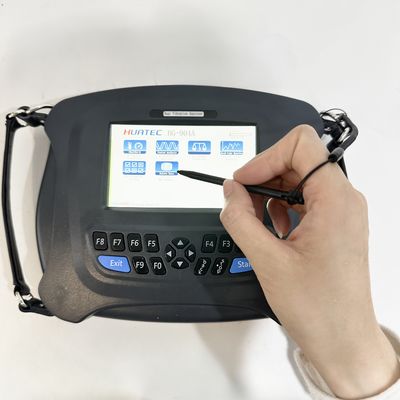

محلل طيف الاهتزاز عالي الدقة مقاوم للانفجار HG-904B2، كاشف الأعطال الميكانيكية بمقياس سرعة الدوران 120-12000 دورة في الدقيقة مع فك تشفير الغلاف
HUATEC HG-904B2 جهاز متعدد الوظائف بقناتين، يتميز بمنفذ إدخال متعدد الاستخدامات يمكن توصيله بأنواع مختلفة من المستشعرات. يستخدم إلكترونيات دقيقة متقدمة، وتحليل الإشارات، وتقنيات تشخيص الأعطال، ويدمج مراقبة حالة المعدات وقدرات تشخيص الأعطال في وحدة واحدة.
يشمل جهاز التحليل وظيفة الاستحواذ على بيانات الاهتزاز رباعية القنوات، والتي يمكنها إكمال قياس الاهتزاز في الموقع وتخزين عشرات الآلاف من قيم ميزات الاهتزاز وأطياف نقاط القياس تلقائيًا. يمكنه أيضًا عرض شكل موجي وطيف من قناة واحدة إلى أربع قنوات بشكل متزامن في الموقع. بالإضافة إلى ذلك، يمكن أن يعمل ككاشف عدم توازن، ويكمل التحقق من التوازن الديناميكي أحادي وجانبي مزدوج في الموقع. BT4 و IP54
| الوظيفة الرئيسية | الموديل | |
| موديل | HG-904B4 | HG-904B2 |
| كمية القنوات | أربع قنوات | قناتين |
| الوظائف الرئيسية | ||
|
1، فحص متزامن ثلاثي القنوات، مع جمع قيم التسارع والسرعة والإزاحة ولف المحور، بالإضافة إلى رسوم بيانية لطيف التردد لمعلمات الإنذار. |
نعم | قناة واحدة |
| 2، اكتساب متزامن أحادي أو متعدد القنوات لأي معلمة، وأي نطاق تردد، وأي رسم بياني. | 1 أو 2 أو 3 أو 4 قناة | 1 أو 2 قناة |
| 3، تتبع المحور، تحليل البدء والإيقاف، اختبار الصدمات. | نعم | لا |
| 4، مراقبة قيم الأجهزة في الوقت الفعلي وتحليل رسوم بيانية اتجاهية في الوقت الفعلي لأي معلمة وأي نطاق تردد؛ تحليل في الوقت الفعلي لطيف التردد وشكل الموجة. | 1 أو 2 أو 3 أو 4 قناة | 1 أو 2 قناة |
| 5، تقنية مراقبة نبضات الصدمات للمحامل الدوارة (الحكم على تشحيم المحمل والصدمات) | اختياري (ملاحظات الطلب) | اختياري (ملاحظات الطلب) |
| 6، توازن مستوى واحد أو مستويين | نعم | نعم |
| 7، نظام تحليل برامج إدارة المعدات | نعم | نعم |
| 8، يمكن توصيله بمستشعر ICP، مستشعر الشحن، مستشعر إزاحة التيار الدوامي، مستشعر سرعة الكهرومغناطيسي | نعم | نعم |
| 9، تحليل الطور النسبي | اختياري (ملاحظات الطلب) | اختياري (ملاحظات الطلب) |
الوظيفة الرئيسية:
منافذ إدخال متعددة الوظائف لمستشعرات مختلفة: (كهربائية ضغطية، كهرومغناطيسية، تيار دوامي، ICP)
-- شاشة ملونة مقاس 5 بوصة بواجهة صينية لتصور واضح وجميل
-- مساحة تخزين ضخمة مع قرص صلب بسعة 16 جيجابايت يمكنه تخزين عشرات الآلاف من قيم ميزات الاهتزاز وأطياف نقاط القياس تلقائيًا
-- اكتساب متزامن رباعي القنوات مع أخذ عينات AD بدقة 24 بت
-- FFT طيف 1600، 3200، 6400 أو 12800 خط
-- واجهة اتصال USB 2.0 مع شاشة قائمة بأسلوب Windows صيني جديد لسهولة التشغيل
-- تردد تحليل يصل إلى 35 كيلو هرتز مع 8 مستويات اختيارية
-- تحليل ديناميكي عالي السرعة كامل الوظائف، بما في ذلك طيف السعة، طيف القدرة، الطيف اللوغاريتمي، إلخ.
-- عرض قيم ميزات مختلفة في المجال الزمني، بما في ذلك القيمة القصوى، القيمة من الذروة إلى الذروة، القيمة الفعالة، عامل الذروة، الانحراف، التفرطح، إلخ.
-- وظائف تحليل وتشخيص متعددة: تحليل المحامل/التروس (تحليل فك تشفير الغلاف) تشخيص الأعطال، (اختبار الطرق) تشخيص التردد الطبيعي، إلخ.
-- تخزين وتشغيل البيانات/السجلات لتوازن الدوار
-- يمكن اختيار إزالة أو الاحتفاظ بوزن الاختبار وتقدير جودته
-- عملية توازن عالية الدقة مع توازن سريع لقياس وعرض قيم الاهتزاز والسعات والأطوار
-- اكتشاف وتشخيص أعطال المحامل/التروس باستخدام فك تشفير الغلاف بالأجهزة
-- قياس السرعة، قياس الضوضاء، قياس الطور، تشخيص الطور
-- ضبط يدوي لعتبة التشغيل (كبير، متوسط، صغير)
-- يمكن تجهيزه ببرنامج EMD لنظام إدارة المعدات (بما في ذلك قاعدة بيانات المحامل)
مواصفات الأجهزة:
| الإحصائيات | المواصفات |
| الموديل | HG-904B4 رباعي القنوات / HG-904B2 ثنائي القنوات |
| كمية القنوات | أربع قنوات اهتزاز، قناة واحدة لمقياس سرعة الدوران |
| الوظائف الرئيسية | اكتساب متزامن أحادي أو متعدد القنوات لمعلمات مختلفة بما في ذلك التسارع والسرعة والإزاحة وغلاف المحور |
| الدقة | ±5% |
| تحويل A/D | أخذ عينات AD بدقة 24 بت |
| شاشة LCD | تدعم إدخال شاشة اللمس، شاشة ملونة مقاس 5 بوصة |
| نطاق مقياس سرعة الدوران | 120—12000 دورة في الدقيقة |
| نطاق درجة حرارة الجهاز | -20—55 درجة مئوية |
| نطاق درجة حرارة المستشعر | -20 درجة—120 درجة مئوية |
| بطارية قابلة لإعادة الشحن | بطارية ليثيوم قابلة لإعادة الشحن 7.2 فولت، 6800 مللي أمبير؛ وقت الشحن 7 ساعات، وقت العمل المستمر 8 ساعات |
| الشاحن | 8. فولت، 2 أمبير |
| مكتبة التشخيص | قاعدة بيانات المحامل |
| وظيفة القياس والنطاق |
يقيس بشكل متزامن أربع قيم معلمات وأطياف معلمات الإنذار بحساسية 100 مللي فولت/جرام تسارع 0.1—199.99 م/ث² سرعة 0.1—199.99 مم/ث إزاحة 1 ميكرومتر—1999 ميكرومتر قيمة غلاف المحور 0.1—30 م/ث² |
| وظيفة تحليل البرامج | تحليل طيف الاهتزاز وشكل الموجة في المجال الزمني، تحليل الغلاف، وظيفة تشخيص دقيقة لأعطال المحامل الدوارة (أربعة أجزاء) وظيفة تشخيص منفصلة للأعطال: يحتوي الجهاز على وظيفة تشخيص أعطال منفصلة لجمع أطياف المعلمات الأخرى، وطيف السيبستروم، والطيف اللوغاريتمي، وتشخيص طيف القدرة (اكتساب في الوقت الفعلي وعرض في الوقت الفعلي) |
| سعة التخزين | 16 جيجا |
| الواجهة الخارجية | شحن واتصال USB2.0 |
| وظيفة إخراج التقرير | يكتشف إخراج تقرير البيانات |
| نطاق استجابة تردد قياس الاهتزاز: | 2—35 كيلو هرتز |
| أنواع المستشعرات القابلة للتوصيل: | مستشعر تسارع كهربائي ضغط، مستشعر ICP، مستشعر سرعة كهرومغناطيسي، مستشعر تيار دوامي |
نظرة عامة على البرامج:
مع التطور السريع لإنترنت الأشياء ومنصات البيانات الضخمة، قمنا بدمج المزايا الوظيفية لنظام البرامج الحالي لدينا واعتمدنا منصة Windows.Net 3.5-5.0، ومجموعة Microsoft Visual Studio 2019، وقاعدة بيانات MySQL. يعتمد الاتصال بين نظام البرامج وجامع البيانات على بنية UDP موحدة، وتم تصميم نظام البرامج بإصدارات شبكة وإصدارات مستقلة. بعد ما يقرب من عام من الجهود، أطلقنا أحدث إصدار من نظام المراقبة والتشخيص الذكي للمعدات المؤسسية (يشار إليه فيما بعد بنظام EMD). من خلال الاستفادة من تشغيل برنامج العميل المرن ومزايا أدوات التحليل الشاملة، يمكن للمستخدمين مراقبة البيانات بشكل أكثر ملاءمة وتحليل أسباب التشوهات بشكل أكثر فعالية. يتوافق برنامج النظام مع جامعي بيانات الشبكة متعددة القنوات، وجامعي المراقبة اللاسلكية، وأجهزة التحليل المحمولة غير المتصلة بالإنترنت. أثناء تحليل اتجاهات البيانات عبر الإنترنت، يمكن لجهاز التحليل المحمول استكمال جمع البيانات لجعل تحليل المعدات في الموقع أكثر شمولاً، وبالتالي تحليل اتجاهات الوحدة والتشوهات بشكل شامل، وتحديد أسباب التشوهات بدقة، وتعظيم حماية المعدات في الموقع.
