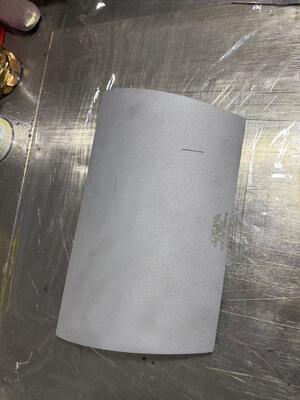

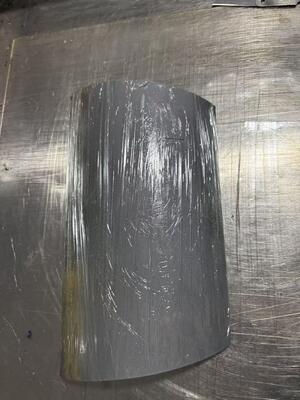

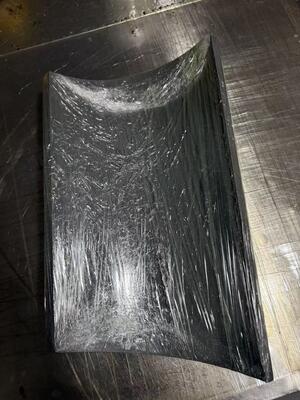

كتلة معايرة الأنابيب PAUT من HUATEC NDT

كتلة معايرة الأنابيب PAUT من HUATEC (كتلة معايرة الفحص غير الإتلافي)

تم تصميم كتل معايرة الأنابيب هذه خصيصًا لتسهيل الفحص بالموجات فوق الصوتية ذات المصفوفة الطورية (PAUT). يتضمن تصميم الكتلة تعديلات مختلفة على تصميم ASME الأصلي، بما في ذلك طول محوري وقوسي إضافي، وتخطيط مشقوق معاد ترتيبه، وقطع بزاوية 10 درجات على أحد الأطراف للكتل التي تزيد عن 5 NPS. تساعد هذه التعديلات في تقليل الضوضاء غير المرغوب فيها من الجدار الخلفي أثناء إجراء معايرات DAC/TCG باستخدام معدات الفحص بالموجات فوق الصوتية ذات المصفوفة الطورية.

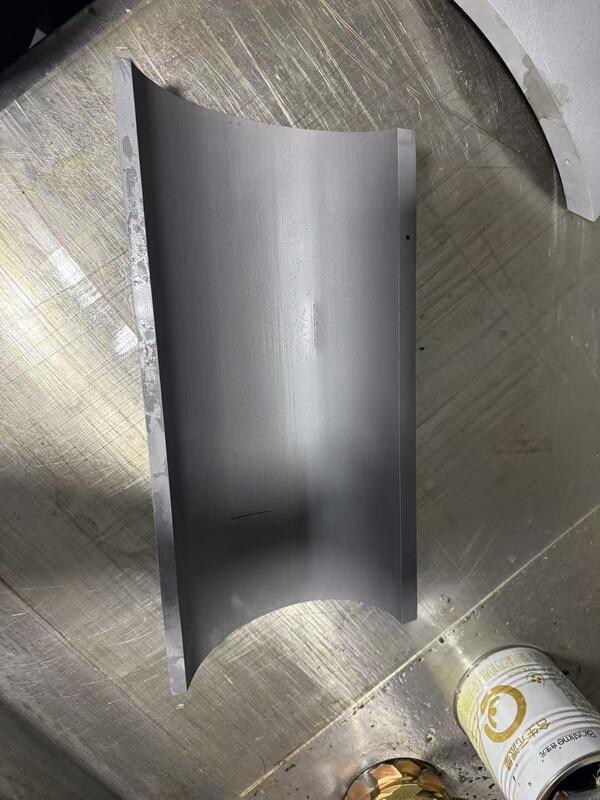

يجب أن تكون كتلة المعايرة عبارة عن قسم من الأنبوب بنفس الحجم الاسمي والجدول والمعالجة الحرارية ومواصفات المواد للمادة التي يتم فحصها. تحتفظ HUATEC بمخزون كبير من المواد الخام لتصنيع هذه المعايير، ويمكن أيضًا تصنيعها من مواد مقدمة من العميل.تحتوي كتل معايرة أنابيب المصفوفة الطورية الخاصة بنا على (4) شقوق EDM (محورية ودائرية على كل من OD و ID) بعمق 8-11٪ من سمك الجدار الاسمي × 1/4 كحد أقصى للعرض (معظم الشقوق تقريبًا بعرض (0.030-0.040) × طول 1.000 دقيقة على الأقل. تظل الكتل بحجم 5 NPS وأصغر عند 360 درجة، بينما يتم طحن الكتل التي تزيد عن 5 إلى قسم قوس 180/120/90/60 درجة (اعتمادًا على حجم الأنبوب الاسمي). جميع الكتل بطول محوري لا يقل عن 12 بوصة، أو 10T، أيهما أكبر. مصنوع وفقًا للمادة 4 الشكل T-434.3 من القسم V من ASME، مع تعديل PH Tool لـ PAUT.
