تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية | نموذج: | TG-5720 |
|---|---|---|---|
| نطاق الكشف: | 0.15 ملم ~ 10 م | دقة: | > 40 ديسيبل (مسبار 5P14) |
| أنواع التحقيقات: | مسبار الشعاع المستقيم، مسبار الكريستال، مسبار الاختراق | مزود الطاقة: | تيار مستمر 9 فولت |
| إبراز: | مقياس سمك بالموجات فوق الصوتية,معدات الاختبار غير المدمرة,قياس سمك الرخام الصناعي |
||

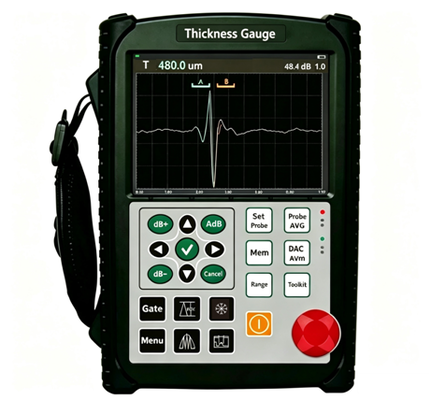

TG-5720 مقياس سمك بالموجات فوق الصوتية لقياس سمك المواد مثل الرخام الصناعي
★توجيهات كاملة على الشاشة وتفاعلات موجهة بصندوق حوار لمعايرة المسبار والعمليات الأخرى؛ لا حاجة إلى مرجع يدوي.
★معدل التكرار: قابل للتعديل من 16 هرتز إلى 10000 هرتز للمسح عالي السرعة.
★نسبة إشارة إلى ضوضاء فائقة الوضوح توفر أشكال موجية واضحة ومستقرة. تصميم خاص مضاد للتداخل يتيح التشغيل الموثوق به في ظروف العمل القاسية.
★أخذ عينات عالي السرعة بدقة 12 بت. متوافق مع مجسات 15 ميغاهرتز للكشف عن العيوب الصغيرة بحساسية ودقة فائقتين.
★غلاف مصنف IP65 مصنوع من مركب سبائك السيليكون؛ متين ومقاوم للغبار والماء.
★ما يصل إلى 10 ساعات تشغيل مستمر بشحنة بطارية واحدة.
★دقة القياس تصل إلى 0.001 مم. الحد الأدنى للسمك القابل للقياس: 0.15 مم (فولاذ)، 0.05 مم (بلاستيك). قادر على القياس الفعال عبر طبقات الطلاء.
المواصفات الفنية
|
البند |
المواصفات |
|
نطاق الكشف |
0.15 مم ~ 10 ميكرومتر (موجة طولية في الفولاذ)؛ وضع الإرسال حتى 30 ميكرومتر (قابل للتوسيع) |
|
نطاق سرعة الصوت |
100 ~ 20000 م/ث |
|
معدل تكرار النبض |
10-3000 هرتز، قابل للتعديل |
|
النطاق الديناميكي |
≥38 ديسيبل |
|
خطأ الخطية الرأسي |
≤1.5% |
|
خطأ الخطية الأفقي |
≤0.2% |
|
الدقة |
>40 ديسيبل (مسبار 5P14) |
|
هامش الحساسية |
>66 ديسيبل (فتحة سفلية مسطحة Φ2 على عمق 200 مم) |
|
القمع الرقمي |
0-80%، دون التأثير على الخطية أو الكسب |
|
أنواع المجسات |
مسبار شعاع مستقيم، مسبار بلوري، مسبار اختراق |
|
البوابات |
بوابة الدخول، بوابة فقدان الصدى؛ أوضاع بوابة واحدة / بوابتين |
|
الإنذار |
إنذار صفارة، إنذار مؤشر LED |
|
مصدر الطاقة |
تيار مستمر 9 فولت |
|
عمر البطارية |
10 ساعات |
|
الأبعاد |
250 × 165 × 40 مم |
|
الوزن |
1.0 كجم |
|
درجة حرارة التشغيل |
-10 درجة مئوية ~ 50 درجة مئوية |
|
الرطوبة النسبية |
20% - 95% رطوبة نسبية |
|
سعة النبض |
100 فولت، 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار؛ توافق واسع مع المجسات |
|
عرض النبض |
قابل للتعديل باستمرار ضمن 0.03-0.51 ميكرومتر لمطابقة المجسات بترددات مختلفة |
|
تخميد المسبار |
50 أوم، 100 أوم، 150 أوم، 400 أوم اختياري لمتطلبات حساسية ودقة متنوعة |
|
أخذ عينات الأجهزة في الوقت الفعلي |
محول AD عالي الدقة 12 بت، معدل أخذ عينات 400 ميغاهرتز لتكاثر دقيق للموجة |
|
أوضاع الكشف |
نصف موجة موجبة، نصف موجة سالبة، موجة كاملة، كشف RF |
|
تردد المسبار |
0.2 ميغاهرتز ~15 ميغاهرتز |
|
قراءة البوابة |
قراءة بوابة واحدة / بوابتين قابلة للاختيار؛ قراءة القيمة القصوى داخل البوابة |
|
الكسب الإجمالي |
110 ديسيبل؛ خيارات الخطوة: 0.1 ديسيبل، 1 ديسيبل، 2 ديسيبل، 6 ديسيبل |
|
الموصل |
BNC / LEMO اختياري |
1 الوظائف الرئيسية
2 الملحقات القياسية
- مسبار قياس سمك قياسي واحد
3 الملحقات الاختيارية
