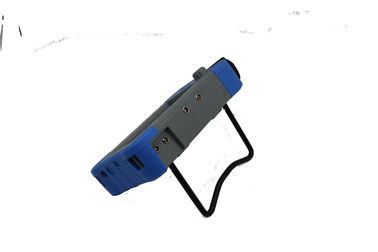

جهاز الكشف عن العيوب بالموجات فوق الصوتية المحمول بطاقة SD الشاشة اللمسية A Scan B Scan FD580 ضجيج منخفض

جهاز كشف العيوب بالموجات فوق الصوتية المحمول بشاشة تعمل باللمس وبطاقة SD A Scan B Scan FD580 منخفض الضوضاء



مقدمة



كاشف العيوب بالموجات فوق الصوتية الرقمي هو نوع متقدم، وهو عبارة عن شاشة تعمل باللمس، ويمكنه بسرعة وسهولة ودون تلف، الكشف بدقة وتحديد وتقييم وتشخيص العيوب المختلفة داخل قطعة العمل مثل الشقوق واللحامات والمسام والثقوب الرملية والشوائب والطيات وما إلى ذلك. وقد تم تطبيقه في الطاقة الكهربائية والبتروكيماويات والغلايات وأوعية الضغط والهياكل الفولاذية والعسكرية والفضاء والنقل بالسكك الحديدية والسيارات والآلات وغيرها من المجالات. إنه أداة أساسية لصناعة الاختبار غير المدمر.



سمات



● تحديد الكميات وتحديد المواقع بدقة عالية لتلبية متطلبات الكشف عن المسافات القريبة والبعيدة

● منطقة عمياء المجال القريب صغيرة، ويمكنها تلبية متطلبات الكشف للأنابيب ذات القطر الصغير والجدران الرقيقة.

● وظيفة المعايرة التلقائية: معايرة تلقائية بضغطة زر واحدة، سهلة التشغيل، مسبار اختبار تلقائي "تأخير P"، "قيمة K"، "قيمة X" والسرعة

● عرض تلقائي لموضع صدى العيب (العمق: د، الأفقي: ص، المسافة: ثانية، السعة، ديسيبل، ف)

● قم بالتبديل بين ثلاثة مقاييس بحرية (العمق: د، الأفقي: ص، المسافة: ثانية)

● الكسب التلقائي، ومغلف الذروة، ووظائف ذاكرة الذروة، والتي يمكنها تحسين كفاءة الكشف.

● تسجيل عملية اكتشاف الخلل والتشغيل الديناميكي تلقائيًا

● حساب قيمة φ: اكتشاف عيب التشكيل عن طريق مسبار مستقيم، يمكن العثور على أعلى قيمة φ للتحويل تلقائيًا

● 500 قناة مستقلة (قابلة للتوسيع)، والتي يمكنها إدخال وتخزين معايير الكشف لأي صناعة بحرية، ولا تحتاج إلى حمل الكتل القياسية للتفتيش في الموقع.

● تخزين وتشغيل 500 موجة مسح ضوئي وبيانات بحرية

● يتم إنشاء منحنيات DAC وAVG وTCG (تعويض العمق) تلقائيًا ويمكن تقسيمها. نقاط أخذ العينات غير مقيدة ويمكن تصحيحها وتعويضها.

● 14 معايير تفتيش مدمجة

● حرية إدخال أي معايير صناعية

● يمكن تعديل عرض النبضة وقوتها

● وظيفة المسح الضوئي B والمسح الضوئي الملون B؛

● يمكن التواصل مع الكمبيوتر وتصدير ملف WORD، وكذلك تقرير الكشف

● هيكل بلاستيكي ABS IP65، قوي ومتين، ومقاوم للماء والغبار، وقدرة ممتازة على مقاومة التداخل

● استخدام برامج الاتصالات (اللاسلكية) لتحليل بيانات التقارير المطبوعة وما إلى ذلك؛

● شاشة ملونة حقيقية تحتوي على 260,000 لون، مناسبة لبيئة العمل تحت الضوء القوي أو الضوء الخافت

● بطارية ليثيوم عالية الأداء، يمكنها العمل بشكل مستمر لمدة 8-10 ساعات

● تسجيل الساعة في الوقت الفعلي: تاريخ اكتشاف الخلل في الوقت الفعلي، وسجل تتبع الوقت، والتخزين

● حماية انقطاع الطاقة، لا يمكن فقدان بيانات التخزين

● يمكن اختبار معلمات اكتشاف الخلل تلقائيًا أو ضبطها مسبقًا

● رفض رقمي، لا يؤثر على المكسب والخطية

● تعويض المكسب: يمكن تصحيح التوهين بالديسيبل لخشونة السطح، والأسطح المنحنية، واكتشاف العيوب بعيدة المدى لقطع العمل السميكة، وما إلى ذلك.

● يمكن تشغيل كاشف العيوب بواسطة برنامج على جهاز الكمبيوتر، مما يحقق هدف كاشف العيوب الذي يتم التحكم فيه بواسطة الكمبيوتر للكشف



المواصفات الفنية

عرض	شاشة ملونة TFT مقاس 7 بوصات، دقة 800*480
وضعية التشغيل	زر، دوار، شاشة تعمل باللمس
مزود الطاقة	بطارية ليثيوم أيون
قدرة البطارية	5.0 أمبير
جهد الطاقة	12 فولت
كمية الطاقة	1
وقت العمل	≥8 ساعات
مدخل المحول	تيار مستمر 100 فولت إلى 240 فولت 50 هرتز/60 هرتز
مخرج المحول	تيار متردد 12 فولت
محول الطاقة	36 واط
مخزن البيانات	بطاقة SD (16 جيجابايت)
إنذار	1
درجة حرارة العمل	-10 درجة مئوية إلى 45 درجة مئوية
درجة حرارة التخزين	-20 درجة مئوية إلى 60 درجة مئوية
درجة الملكية الفكرية	IP65
البعد	245*155*55 ملم
وزن	1.18 كجم (بطارية متضمنة)
نموذج UT التقليدي
نوع موصل المجس	ليمو 00
نوع القناة	قناة واحدة
رقم القناة	500 مجموعة (قابلة للتوسع)
نوع النبض	موجة حادة سلبية
جهد الإرسال	50～350 فولت، خطوة 50 فولت
التخميد	560 أوم
يكسب	0~110 ديسيبل، الخطوة: 0.5/2/6/12 ديسيبل
ضبط المكسب الدقيق	-4~+4
تعويض السطح	جميع نطاقات الكسب
تردد العمل	0.5~20 ميجا هرتز؛
نوع المجس	مفرد، مزدوج، من خلال، نوع الغمر
منقي	ثلاثة اختيارية: 1~4 ميجا هرتز/0.5~10 ميجا هرتز/2~20 ميجا هرتز
وضع الكشف	سلبي/إيجابي/ثنائي الاتجاه/RF
يرفض	0~80%، الخطوة 1%
نطاق الاختبار	0~15000 مم، الحد الأدنى لنطاق العرض: 15 مم (بالفولاذ)
سرعة المواد	100~20000م/ثانية
إزاحة النبض	-10~1000 مم
تأخير P	0~200 ميكروثانية
اكس فال	0~100مم
مرشد	فحص اللحام والصفائح والتشكيل
نقطة الاختبار	الذروة/قيمة X/قيمة J
قياس	البوابة: السعة، قيمة السعة بالديسيبل، المدى، المسافة الأفقية، المسافة الرأسية، قيمة الفرق بين البوابة A والبوابة B المؤشر: 2 مؤشرات متقاطعة، يمكن اختبار المسافة الأفقية والرأسية، والمسافة بين المؤشرات (تحت وظيفة المسح B)
بوابة	بدء البوابة: جميع النطاقات
	عرض البوابة: جميع النطاقات
	مستوى البوابة: 10~90%، الخطوة: 1%
منحنى	DAC، بحد أقصى ستة منحنيات، يتوافق مع NB/T 47013، وGB/T 11345، وGB/T 29712، وغيرها من المعايير
	TCG، الحد الأقصى ستة منحنيات
	متوسط
وظائف أخرى	شاشة كاملة، تبديل المؤشر (المدى/الارتفاع/الأفق)، مكسب تلقائي واحد/مستمر (10~100%، خطوة 10%)، مقارنة الصدى، صدى كامل، مغلف الذروة، ذاكرة الذروة، مسح سريع، الوضع الخارجي، لقطة شاشة
	تجميد الذروة/عمق الشق/توسع البوابة/تعديل السطح المنحني/مسح B/محاكاة اللحام المسطح/فيديو
إنذار	إنذار صوتي وضوئي
بقايا الحساسية	≥65 ديسيبل (200 مم - Φ2FH، 2.5PΦ20)
خطأ الخطية الأفقية	≤0.3%
خطأ الخطية العمودية	≤3%
خطأ خطية السعة	≤±2%
دقة المخفف	20 ديسيبل ± 1 ديسيبل
النطاق الديناميكي	≥32 ديسيبل
الدقة البعيدة	≥26 ديسيبل
مستوى الضوضاء	<40×10-9الخامس/



















































































































































































التكوين القياسي



	اسم	الكمية
1	وحدة رئيسية	1
2	محول كهرباء	1
3	كابل توصيل المجس	2
4	حقيبة الأدوات	1
5	كتيب التعليمات	1
6	مسبار مستقيم 10 مم 2.5 ميجا هرتز	1
7	مسبار الزاوية 13x13 K2 2.5MHz	1
8	بطاقة الضمان	1































الملحقات الإضافية:

برنامج إدارة البيانات

كابلات إدارة البيانات RS232

مسبار مستقيم (5 ميجا هرتز-ф20)

مسبار مستقيم (2.5 ميجا هرتز-ф20)

مسبار مستقيم (2.25 ميجا هرتز-ф20)

مسبار مستقيم (1 ميجا هرتز-ф20)

مسبار الزاوية (4 ميجا هرتز - 45 درجة، 8*9 مم)

مسبار الزاوية (4 ميجا هرتز-60 درجة، 8*9 مم)

مسبار الزاوية (4 ميجا هرتز - 70 درجة، 8*9 مم)

مسبار الزاوية (4 ميجا هرتز - 80 درجة، 8*9 مم)

مسبار الزاوية (2 ميجا هرتز-45 درجة، 8*9 مم)

مسبار الزاوية (2 ميجا هرتز-60 درجة، 8*9 مم)

مسبار الزاوية (2 ميجا هرتز-70 درجة، 8*9 مم)

مسبار الزاوية (2 ميجا هرتز - 80 درجة، 8*9 مم)

مسبار T/R (5MHz-ф20mm، التركيز 15mm)

مسبار T/R (2.5MHz-ф20mm، التركيز 15mm)

كابل التوصيل بالمجس (BNC-BNC)

كابل التوصيل بالمجس (BNC-Lemo 00)

كابل التوصيل بالمجس (BNC-Lemo 01)

كابل التوصيل بالمجس (Lemo 00-Lemo 01)

بطارية ليثيوم أيون

محول الطاقة (4 أمبير/9 فولت)

سلك الطاقة

حقيبة جلدية
