تفاصيل المنتج:
|
| اسم المنتج: | كتلة المعايرة | نموذج: | IIW V-1 |
|---|---|---|---|
| مادة: | فولاذ كربوني 1018 | الوزن الإجمالي: | 8 كلغ |
| تسليط الضوء: | iiw v1 كتلة معايرة بالموجات فوق الصوتية,اختبار غير مدمر كتلة معايرة بالموجات فوق الصوتية,اختبار غير مدمر كتلة iiw |
||

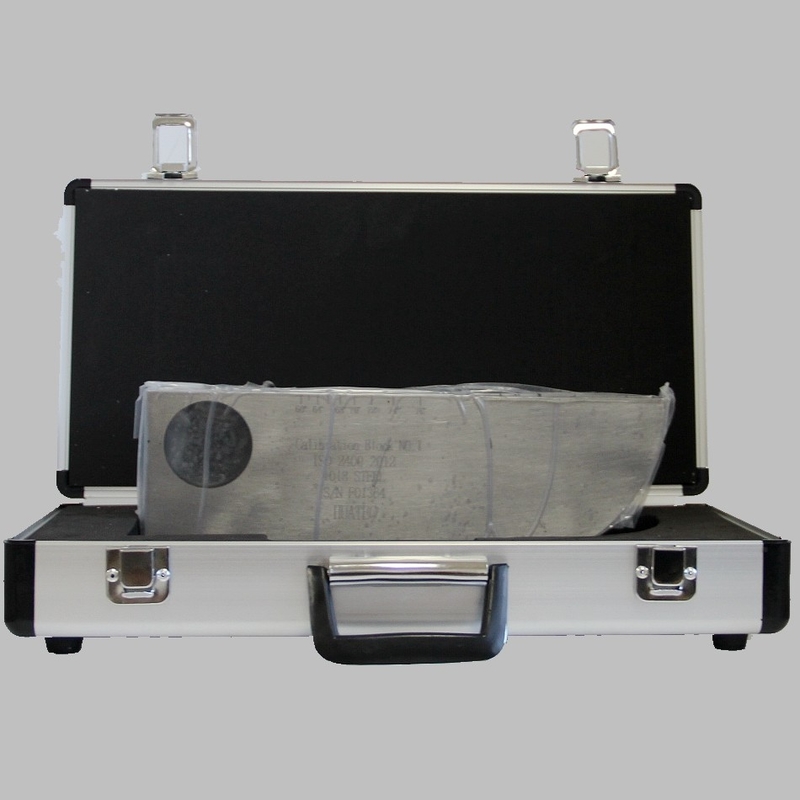

NDT بالموجات فوق الصوتية للكشف عن الخلل CALIBRATION BLOCK الكربون الصلب 1018 IIW V1 كتلة المعايرة
كتلة معايرة IIW V1
المعيار: ISO2400-1972E
كتلة اختبار IIW (كتلة اختبار V-1) تسمى أيضًا كتلة اختبار هولندية.إنها كتلة اختبار قياسية دولية معتمدة من معهد اللحام الدولي (IIW) وتوصي بها المنظمة الدولية للتوحيد القياسي (ISO).الشكل والحجم موضحان في الشكل 1-1:
نقاط الاستخدام الرئيسية:
(1) يمكن قياس المدى الديناميكي والخطي الأفقي ونطاق الكشف عن الموجة الطولية لكاشف الخلل باستخدام سمك كتلة اختبار يبلغ 25 مم ؛
(2) تم استخدام 50 قوسًا و 1.5 من خلال الفتحة لتحديد هامش الحساسية لزاوية انكسار المسبار المائل والمسبار المستقيم للموجة الطولية.من الممكن أيضًا تقدير حجم المنطقة العمياء للمسبار المستقيم وقدرة الاختراق لأداة القياس جنبًا إلى جنب مع المسبار.
(3) يتم قياس نقطة السقوط والمنطقة العمياء للمسبار المائل باستخدام سطح القوس R100mm ، ويمكن تصحيح نسبة محور الوقت ونقطة الصفر ؛
(4) يمكن قياس الدقة الطولية للمسبار المستقيم بمستوى الشق 85 مم و 91 مم و 100 مم ؛
(5) استخدم حافة الزاوية اليمنى لكتلة الاختبار لقياس زاوية انحراف حزمة الصوت للمسبار المائل.
