تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية | قياس مدى السماكة: | 0.01 ملم ~ 38 م |
|---|---|---|---|
| القرار: | اختياري 0.1/ 0.01/0.001 ملم | تردد المسبار: | 0.5 ميجا هرتز ~ 20 ميجا هرتز |
| وحدة القياس: | مم، بوصة، ميكرومتر، مل | نوع العرض: | شاشة LCD ملونة TFT مقاس 2.4 بوصة (320 × 240 نقطة). |
| إبراز: | مقياس سمك الموجات فوق الصوتية من عنصر واحد,مقياس سمك الشاشة الملونة بالموجات فوق الصوتية,مقياس سمك الموجات فوق الصوتية ذو العنصرين,Color Screen Ultrasonic Thickness Gauge,Dual Element Ultrasonic Thickness Gauge |
||
مقياس سمك بالموجات فوق الصوتية شاشة لونية من عنصر واحد ومزدوج

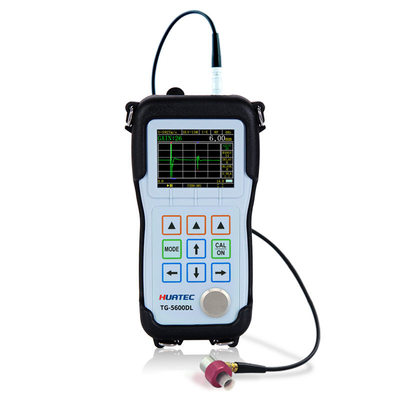

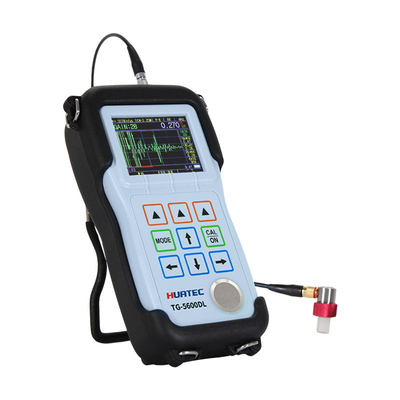

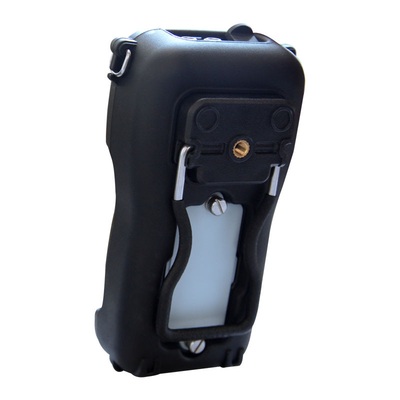

HUATEC TG-5600DL هو مقياس سمك بالموجات فوق الصوتية المحمول.TG-5600DL قادر على قياس سمك المواد المختلفة بدقة تصل إلى 0.001 مليمتر أو 0.0001 بوصة، وتستخدم على نطاق واسع في مجموعة متنوعة من تطبيقات قياس السماكة.
يمكن للمستخدمين قياس سمك من جانب واحد فقط من المادة التي يتم قياسها ، دون إتلاف القطعة.
يمكن لـ TG-5600DL عرض قراءات السماكة ومسحات A في نفس الوقت ، مما يسمح للمستخدمين بالتحقق من أشكال الموجات. يُساعد عرض الصدى المستخدمين على التحكم في القياس ،بحيث يكون نطاق قياس السماكة كبيرًا، تكون قيم القياس صحيحة ، ويمكن تجنب الأخطاء المتعلقة بالمادة في القياس. يتم استخدام وظيفة B-scan لمراقبة ملف الطرف السفلي للقطعة المعدة.يتنقل المسبار على طول سطح قطعة العمل لعرض المقطع العرضي للقطعة العمل.
يمكن استخدام هذا المقياس في التصنيع وصناعة معالجة المعادن والطيران والفضاء ونقل السكك الحديدية والصناعة الكيميائية وصناعة فحص السلع وغيرها من مجالات الاختبار.وبالإضافة إلى قياس دقيق لمجموعة متنوعة من الألواح والأجزاء المصنعة، مراقبة مجموعة متنوعة من الأنابيب وأوعية الضغط التي في معدات الإنتاج لمواصلة مراقبة مستويات ترقية بعد تآكل أثناء الاستخدام،والتي هي أداة لا غنى عنها في صناعة الاختبارات غير المدمرة.
وظيفة التخزين اختيارية ، وفقًا لاحتياجات العملاء المختلفة ، ويمكن لتسجيل البيانات ذات السعة الكبيرة المدمجة تخزين ما يصل إلى 100000 قيمة قياس سمك و 400 شكل موجي.وظائف أخرى أكثر يمكن أن تكون اختيارية، مثل قياس سمك متعدد الطبقات، وضوح فائق، قياس سمك واسع النطاق، تخفيض الضوضاء الرقمي ونظام النافذة، طبقة أكسيد الجدار الداخلي، الاتصال في الوقت الحقيقي،متعدد القنوات والخيارات الأخرى.
المعايير الرئيسية
| مواصفات الأدوات | |
| مبدأ العمل | P-E (Pulse-Echo) ، I-E (Interface-Echo) ، E-E (Echo-Echo) ، I-ME ((الأصداء المتعددة)) ، E-EV ((تحقق الصدى)) |
| نوع المسبار | مسبار خط تأخير، مسبار الاتصال، مسبار غشاء، مسبار نوع القلم الرصاص، مسبار الغمر |
| المعايرة | المسبار الصفر، سرعة المعايرة، معايرة نقطة واحدة، معايرة نقطة اثنتين، تحديد السرعة |
| نطاق السماكة |
0.01mm38m، اعتماداً على المادة التي تم اختبارها، وظروف سطح المسبار، درجة الحرارة، والتكوين المختار. 0.15ملم 30ملم ((مستوى D15A المسبار، الفولاذ) |
| نطاق سرعة المادة | 310 - 18699m/s، ويمكن قياس السرعة مع سمك معروف |
| القرار | اختياري 0.1/ 0.01/ 0.001mm |
| تردد المسبار | 0.5 ميغاهرتز 20 ميغاهرتز |
| وحدة القياس | إم، إنش، إم، ميل |
| معدل التحديث | 4 هرتز، 8 هرتز، 16 هرتز في الثانية اختيارية |
| إيقاف تشغيل | يتم إيقاف تشغيل الكهرباء تلقائيًا عند التوقف لمدة 5,10 أو 20 دقيقة ، أو يدويًا |
| نوع العرض | 2.4 بوصة (320 × 240 مصفوفة نقطة) شاشة LCD لعرض ألوان TFT |
| وضع التصحيح | الراديو اللاسلكي، الراديو اللاسلكي، الكامل، النصف، النصف |
| وضع العرض | A-SCAN، B-SCAN، الأرقام، الإمساك، الاختلاف، الإنذار |
| التخزين | يمكن تخزين 100،000 قيمة سمك و 400 ملفات تعيين المعلمات ((اختياري) |
| المكاسب | منخفضة أو متوسطة أو عالية لظروف اختبار مختلفة |
| وضع العرض | العادي، الحد الأدنى / الحد الأقصى للاستيعاب، DIFF/RR٪ |
| تصحيح مسار V | أوتوماتيكي |
| معدل التحديث | يمكن اختيار 4Hz، 8Hz، 16Hz |
| الموادنطاق السرعة | 500 إلى 9999m/s (0.0197 إلى 0.3937in/us) |
| اللغات | الصينية، الإنجليزية، اليابانية |
| إعدادات الإنذار | الحد الأدنى والحد الأقصى من الإنذارات. نطاق من 0.25 إلى 508 مم (0.010 "إلى 20.00"). |
| متطلبات الطاقة | بطاريات 2 AA |
| وقت التشغيل | حوالي 40 ساعة |
| إيقاف تشغيل الجهاز | قابلة للاختيار دائمًا ON أو AUTO OFF بعد 5 ، 10 ، 20 دقيقة من عدم النشاط |
| درجة حرارة العمل | -10 درجة مئوية إلى +50 درجة مئوية (+10 درجة فهرنهايت إلى +120 درجة فهرنهايت) |
| الحجم | 153ملم × 76ملم × 37ملم |
| الوزن | 280 غرام بما في ذلك البطاريات |
التكوين القياسي
| البنود | كمية |
|
TG-5600DL مقياس سمك بالموجات فوق الصوتية |
1 |
| المسبار | 1 |
| كابل | 1 |
| غطاء مطاطي | 1 |
| البطاريات القلوية | - |
| زجاجة الزرع | 1 |
| القضية | 1 |
| دليل التشغيل | 1 |
| شهادة المعايرة | 1 |
الملحقات الاختيارية
| مسبار الاتصال: 2.25M 13mm، 5M 6mm، 5M 13mm، 10M 6mm، مسبار عنصر واحد تأخير: 2.25M13mm، 5M 13mm، 15M 6mm، 20M 3mm، مسبار نوع القلم، مسبار الغمر، مسبار التركيز النقطي، مسبار التركيز الخطي،مسبار للفيلم الواقي 5M 6mm | كابلات |
| غطاء مطاطي | كتلة الخطوات |
| خطوط التأخير | عامل الارتباط |
| فيلم واقي | خيارات البرنامج |
مؤشر المسبار
| اسم المسبار | نوع المسبار | التردد (Mhz) | حجم العنصر (ملم) | نوع العنصر | نطاق الاختبار (ملم) الفولاذ |
| مسبار الاتصال | 2.25م 13م | 2.25 | 13 | مركب | 0.9-1200ملم |
| 5M 6mm | 5 | 6 | مركب | 0.6 إلى 1200 ملم | |
| 5M 13mm | 5 | 13 | مركب | 0.4-1200ملم | |
| 10M 6mm | 10 | 6 | مركب | 0.3-1200ملم | |
| مسبار عنصر واحد تأخير | 2.25M13ملم | 2.25 | 13 | عادي | 0.8-30ملم |
| 5M 13mm | 5 | 13 | عادي | 0.3-30ملم | |
| 15 م 6 م | 15 | 6 | عادي | 0.15-30ملم | |
| 20م 3م | 20 | 3 | عادي | 0.09-12ملم | |
| مسبار نوع القلم | |||||
| مسبار نقطة الغمر / مسبار التركيز على الخط ، | 2.25م 13م | 2.25 | 13 | مركب | 0.9-1200ملم |
| 10M 6mm | 10 | 6 | مركب | 0.3-1200ملم | |
| 5M 13mm | 5 | 13 | مركب | 0.4-1200ملم | |
| 15 م 6 م | 15 | 6 | عادي | 0.15-30ملم | |
| 5M 6mm | 5 | 6 | مركب | 0.6 إلى 1200 ملم | |
| مسبار للفيلم الواقي | 2.25م 13م | 2.25 | 13 | عادي |
0.9-120ملم
|
| 5M 6mm | 5 | 6 | عادي | 0.45-120ملم |
وظائف القياس الرئيسية
• يمكن إجراء معظم قياسات المواد باستخدام محولات عنصر واحد.
• نطاق سمك القياس: 0.01 ملم ~ 38 م، اعتمادا على المواد التي يتم قياسها، المسبار، ظروف السطح، درجة الحرارة والتكوين المختار.
• تحديد سرعة الصوت لمادة لا تعرف سرعة الصوت
• دقة عالية: دقة الشاشة العادية هي 0.001 ملم ، ويمكن أن تصل دقة عالية للغاية إلى 0.0001 ملم.
• وحدات القياس: المليمترات والبوصات والميكرونات والميلات.
• قياس درجات الحرارة العالية: درجات حرارة تصل إلى 500 درجة مئوية.
• قائمة تكوين النظام الافتراضي: من أجل راحة المستخدم ، تم تعيينها وفقًا للظروف الافتراضية لاستخدام مسبار الأداة.
• وظيفة التوقف: تسمح بعمليات معالجة ما بعد القياس. ضبط جميع المعلمات بسهولة للحصول على بيانات قياس مستقرة.
• وظيفة عرض شكل الموجة على الشاشة الكاملة: تزيد من مساحة عرض الصدى بنسبة 20٪ ، مما يمنح المشغل تجربة نافذة كبيرة.
• إشارة كثافة الصدى: كلما زادت قوة الصدى، زادت أعداد أشرطة المؤشر، وخاصة عرض الأرقام، وهو أكثر فائدة.
• وضع B-scan القائم على الوقت: يستخدم لمراقبة ملف الجزء السفلي من القطعة المقصودة.
• وضع الاختلاف/معدل التخفيض: يتم عرض فرق السماكة بالنسبة لنقطة الإعداد ويتم التعبير عنه كنسبة مئوية من معدل التخفيض.
• زيادة TDG المتغيرة في الزمن: يمكن تقليل النبض الأولي أو صدى الواجهة بشكل فعال عن طريق تقليل المكاسب الأولي،ويمكن زيادة الصدى السفلي للعينة المختبرة عن طريق زيادة الحد الأقصى للمكاسب، والتي سهلة القياس.
• أسلوب القياس: النبض-الصدى ((P-E)) ، واجهة-الصدى ((I-E)) ، الصدى ((E-E)) ، الصدى المتعدد ((I-ME)) ، التحقق من الصدى المزدوج ((E-EV))
