تفاصيل المنتج:
|
| اسم المنتج: | اختبار تموج الخشونة | النموذج: | SRT-7300+ |
|---|---|---|---|
| نطاق الاختبار: | الاتجاه X 50 مم | القرار: | 0.00016μm/±μm -0.016μm/±400μm |
| إبراز: | أداة قياس الملف SRT-7300+,أداة قياس الملف,أداة قياس ملامح الخام,Profile Measuring Instrument,Roughness Profile Measuring Instrument |
||
SRT-7300+ أداة قياس الخام والشكل
مجال التطبيق:

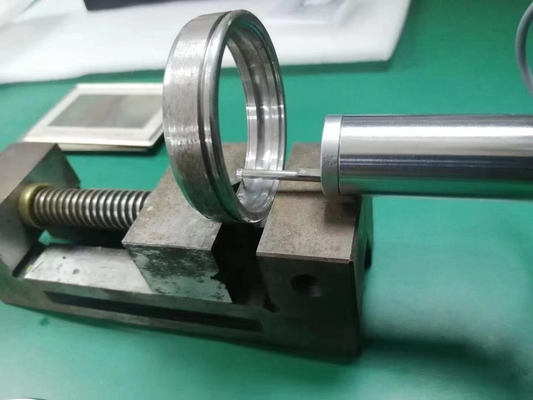

SRT-7300+ جهاز قياس الخام والشكل هو منتج يتوافق تمامًا مع أحدث المعايير الدولية ISO.هو أداة محمولة متعددة الأغراض لتقييم جودة سطح الأجزاء. لديها معايير متعددة بما يتماشى مع معايير وطنية ودولية متعددة. يمكن أن تقييم الخامة، الموجة والخط الأصلي لمجموعة متنوعة من الأجزاء. يمكن أن تقيس الطائرة،الأسطح الأسطوانية والأسطوانية، سطح الثقب الداخلي ومسار المحامل ، الخ. لديها خصائص نطاق قياس كبير ، والأداء المستقر والدقة العالية.مختبر البحوث العلمية وغرفة قياس المؤسسةيتم حساب المعلمات المقابلة وفقًا لظروف القياس المختارة ، ويمكن عرض نتائج القياس على شاشة LCD في شكل أرقام ورسومات ،أو الخروج إلى الطابعةيمكن أيضاً توصيل جهاز SRT-7300 بجهاز كمبيوتر. ويمكن لبرنامج التحليل الخاص بالكمبيوتر التحكم مباشرةً في عملية القياس وتوفير وظائف تحليل متقدمة قوية.
الجهاز يقوم بحساب المعلمات على ملف المرشح والملف المباشر ، وجميع الحسابات تتوافق مع GB / t3505-2009 (المواصفات الفنية الهندسية للمنتج (GPS) ،بنية السطح، طريقة الملف، المصطلحات والتعريفات وبارامترات هيكل السطح).
الخصائص:
1يمكن قياس عمق الخدش وارتفاع الخطوة
2جهاز استشعار تحفيزي فائق المدى
3يمكن قياس الخام والتموج والمعايير المحورية الأصلية ويمكن عرض الرسومات.
4هناك طريقتان للقياس مع وبدون دليل.
5. يتم توصيل جهاز الاستشعار مع المضيف من خلال إطار رفع جهاز الاستشعار، ويمكن ضبط ارتفاع جهاز الاستشعار دون مساعدة منصة
| نطاق الاختبار | اتجاه X | 50ملم | |
| اتجاه Z | ± 1000 ميكرومتر | ||
| القرار | اتجاه X | 0.00016μm/±μm -0.016μm/±400μm | |
| القيادة | المباشرة | (0.05+2.5L/1000) μm (L؛طول الاختبار ((ملم)) | |
| عنصر التحليل | المعيار المتوافق | ISO1997، دين1990، ASME1995، JIS1994 | |
| المعلمات | الخامة | ريمكس، رامين، را، راشد، ريكماكس، ريكمين، ريكس، ريكسد، ريزماكس، ريزمين، ريز، ريزسد، ريت، ريز3ز، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريبسد، ريكماكس، ريكمين، ريكمين، ريكس، ريكس، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكمكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس,RΔa، RΔasd، RΔqmax، RΔqmin، RΔqd، RΔqsd، Rλamax، Rλamin، Rλa، Rλasd، Rλqmax، Rλqmin، Rλq، Rλqsd، Lr، Rskmax، Rskmin، Rsk، Rsksd، Rkumax، Rkumin، Rku، Rkusd، Rmax، Rmin، RzImax، RzImin، Rz.I، Rz.Isd،Rsmax، Rsmin، RS، RSsd، Rsk.J، Rku.J، Rpm، Rpmsd، Rymax، Rymin، Ry، Rysd، Smmax، Smmin، Sm، Smsd، Smax، Smin، S، Ssd | |
| الموجات | Wamax، Wamin، Wa، Wasd، Wqmax، Wqmin، Wq, Wqsd، Wzmax، Wzmin، Wzsd، Wt، Wcmax، Wcmin، Wc، Wcsd، Wpmax، Wpmin، Wp، Wpsd، Wvmax، Wvmin، Wv، Wvsd، WSmmax، Wsmmin، WSm، WSmsd، WΔqmax، WΔqmin، WΔq،WΔqsd، Wskmax، Wskmin، Wsk، Wsksd، Wkumax، Wkumin، Wku، Wkusd، Wca، WC-q، WC-t، WC-v، WC-Sm | ||
| ملفه | Pa، Pq، Pt، Rz.J، Pc.I، Pp، Pv، PSm، PΔq، TITL، Psk.J، Pku.J، Rmax | ||
| الخامة الخاصة | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| الدافع | NCRX، R، Rx، AR، NR، CPM، SR، SAR، W، Wx، AW، Wte، NW، SW، SAW | ||
| منحنى التقييم | منحنى الخام، منحنى الموجات، منحنى الملف، منحنى الخامة الخاصة، منحنى الخامة منحنى Motif، منحنى الموجات منحنى Motif، منحنى الموجات | ||
| المنحنى المميز | منحنى الحمل ، منحنى توزيع النطاق | ||
| مرشح | مرشح | مرشح غاوس، مرشح FFT، مرشح 2RC | |
| توقف المرشح | λc:0.25,0.8,2.58ملم λs:0.25,0.8,2.5,8,25،80μm λf: 25mm |
||
| مدة التقييم | |||
| سرعة الاختبار | 0.1ملم/ثانية0.5 ملم/ثانية1.0mm/s1.5 ملم/ثانية2.0mm/s | ||
| جهاز استشعار | النموذج | النوع العالمي القياسي | |
| وضع جهاز الاستشعار | الحثية التفاضلية | ||
| نطاق الاختبار | ± 1000 ميكرومتر | ||
| إبرة الاختبار | 5μm R الماس 90° | ||
| قوة الاختبار | أقل من 4mN | ||
| المشغل | العرض | شاشة لمسة LCD ملونة 7 بوصات | |
| مخرج البيانات | بطاقة SD / بروتوث توصيل الكمبيوتر / طابعة الكمبيوتر | ||
| اللغة | الصينية/الإنجليزية | ||
| الحجم والوزن | الطاقة/الاستهلاك | AC220V ± 10% بطارية قابلة لإعادة الشحن مدمجة (شحن محول AC) ، وقت الشحن 5 ساعات | |
| استهلاك الطاقة | حوالي 30VA ((يمكن قياسه حتى 400 مرة على الشحن الكامل) | ||
| الوزن | الوزن الصافي 3.4 كجم الوزن الإجمالي 4.75 كجم | ||
| تعيين الحجم | السائق 364 ((W) * 80 ((D) * 145 ((H) المشغل 212 ((W) * 182 ((D) * 50 ((H) |
||
| حجم العبوة | 410mm ((W) * 340 ((D) * 180 ((H) | ||
