تفاصيل المنتج:
|
| إمدادات الطاقة: | 4.5VDC (ثلاث بطاريات AAA) | السرعة المادية: | 1000～9999 م/ث |
|---|---|---|---|
| عرض النطاق: | 1 ميجا هرتز ～ 10 ميجا هرتز (-3 ديسيبل) | الوضع القياسي: | 0.9〜300mm مسبار ： 5PΦ10mm |
| دقة العرض: | 0.1 ملم | الشاشة: | شاشة TFT ملونة 2.3 بوصة |
| دقة القياس: | ±(1%ارتفاع+0.1)مم | نطاق القياس (قياسي): | 0.9 × 300 مم |
| إبراز: | مقياس سمك متقدم,مقياس سمك جديد,مقياس سمك بالموجات فوق الصوتية المتقدمة,New Type Thickness Gauge,Advanced ultrasonic thickness gauge |
||

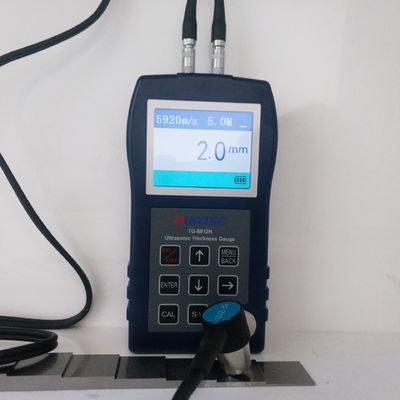

HUATEC TG-8812N مقياس سمك بالموجات فوق الصوتية من نوع جديد متقدم
1.نظرة عامة
مقياس سمك بالموجات فوق الصوتية هو نوع من مقياس سمك عالية الدقة التي تستخدم مبدأ قياس بالموجات فوق الصوتية، وتعتمد معالج عالية السرعة وتصميم رقاقة متكاملة عالية لتحقيق المحمول،غير مدمرة، قياس سريع ودقيق لسمك وسرعة الصوت من مواد مختلفة. انها مناسبة لقياس سمك مواد مختلفة، مثل الصلب والمعادن والزجاج، ABS، البلاستيك، البلاستيك،الحديد القابل للتلاعب، وما إلى ذلك، والتي يمكن أن تنتقل عن طريق موجة بالموجات فوق الصوتية بسرعة ثابتة في ظهرها.
2.المؤشر الفني
| النموذج | TG-8812N | TG-8812C | TG-8812L | TG-8812D |
|
نطاق القياس (المعيار) |
0.9〜300ملم | 0.75〜400ملم | 0.55〜500ملم | 0.75〜500ملم |
| الوضع القياسي |
0.9~300ملم المسبار: 5PΦ10mm |
0.75~400ملم المسبار: 5PΦ10mm |
0.75 إلى 500 متر المسبار: 5PΦ10mm |
0.75 إلى 500 متر المسبار: 5PΦ10mm |
| الوضع الخفيف جداً | / | / | (0.55~1) ملم | / |
| وضع التدخل (إيكو إيكو) | / | / | / | 2.5-25mm ((فولاذ) |
| مسبار الكريستالات الصغيرة | 1〜50 ملم المسبار:7.5PΦ6mm |
0.75~100ملم المسبار:7.5PΦ6mm |
0.75~100ملم المسبار:7.5PΦ6mm |
0.75~100ملم المسبار:7.5PΦ6mm |
| مسبار درجة حرارة عالية |
2〜100 ملم (المسبار: ZW5P) |
1.5~100ملم (المسبار: ZW5P) |
1.5~200ملم (المسبار: ZW5P) |
1.5~200ملم (المسبار: ZW5P) |
| دقة العرض | 0.1ملم | 0.01ملم | 0.01ملم | 0.01ملم |
| دقة القياس | ± ((1% H+0.1) ملم | ± ((1% H+0.1) ملم | ± ((0.5%H+0.05) ملم | ± ((0.5%H+0.05) ملم |
| سرعة المادة | 10009999m/s | |||
| عرض النطاق | 1MHz 10MHz ((-3dB) | |||
| إمدادات الطاقة | 4.5VDC (ثلاث بطاريات AAA) | |||
| الشاشة | شاشة TFT الملونة 2.3 بوصة | |||
| الحجم | 130 ((L) × 70 ((W) × 25 ((H) ملم | |||
| الوزن | 125 غرام (باستثناء البطاريات) | |||
| درجة حرارة العمل | -10 ̊ + 50 ̊C ((مع مسبار درجة حرارة عالية، حتى 300 ̊C) | |||
| رطوبة العمل | 20 ٪ ٪ 90 ٪ RH | |||
3.الملحقات القياسية
| لا | اسم البند | كمية |
| 1 | مقياس السماكة | واحد |
| 2 | المسبار القياسي (5P، φ 10) | واحد |
| 3 | عامل التوصيل (50 مل) | واحد |
| 4 | بطارية | ثلاثة بطاريات AAA |
| 5 | الدليل | واحد |
| 6 | شهادة المؤهلات | واحد |
| 7 | حزمة الأدوات | واحد |
4سرعات الصوت للمواد المختلفة سرعة الموجة الطولية
| المواد | السرعة ((m/s) | المواد | السرعة ((m/s) |
| الماء ((20 درجة مئوية) | 1480 | الفولاذ المقاوم للصدأ (304) | 5663 |
| غليسرين | 1920 | النحاس الأصفر | 4640 |
| زجاج الماء | 2350 | النحاس | 4700 |
| نايلون | 2620 | زجاج | 5440 |
| الراتنج الحمض الخلوي | 2670 | النيكل | 5630 |
|
حمض الأكريليك الراتنج |
2730 | الصلب 330 | 5600 |
| القصدير | 3230 | الصلب 4330 | 5850 |
| الذهب | 3240 | الحديد ، الفولاذ | 5920 |
| الفوسفور البرونز | 3530 | التيتانيوم | 6070 |
| الفضة | 3600 | المغنيسيوم | 6310 |
| الزنك | 4170 | الألومنيوم | 6320 |
5.خصائص الأداة
