تفاصيل المنتج:
|
| نوع العرض: | شاشة LCD ملونة TFT مقاس 2.4 بوصة (320 × 240 نقطة). | وحدة القياس: | مم، بوصة، ميكرومتر، مل |
|---|---|---|---|
| معدل التحديث: | 4 هرتز، 8 هرتز، 16 هرتز في الثانية اختياري | يكسب: | منخفض أو متوسط أو مرتفع لظروف الاختبار المختلفة |
| وضع التصحيح: | الترددات اللاسلكية، الترددات اللاسلكية-، كامل، نصف +، نصف | تردد المسبار: | 0.5 ميجا هرتز ~ 20 ميجا هرتز |
| القرار: | اختياري 0.1/ 0.01/0.001 ملم | اسلوب العرض: | A-SCAN، B-SCAN، الأرقام، الالتقاط، الاختلاف، الإنذار |
| إبراز: | مقياس سمك بالموجات فوق الصوتية المحمول,مقياس سمك بالموجات فوق الصوتية المحمول TG-5600DL,مقياس سمك بالموجات فوق الصوتية المحمول HUATEC,TG-5600DL portable ultrasonic thickness gauge,HUATEC portable ultrasonic thickness gauge |
||

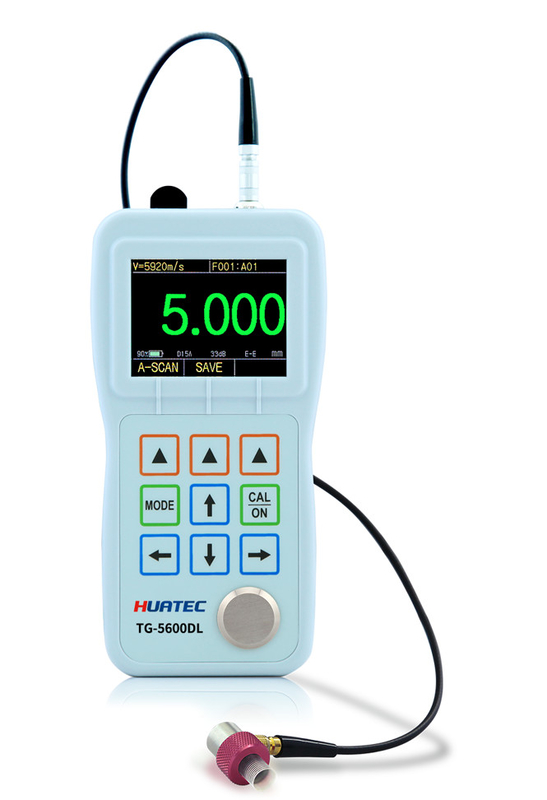

TG-5600DL شاشة ملونة ذات عنصر واحد ومزدوج مقياس سمك بالموجات فوق الصوتية
HUATEC TG-5600DL هو مقياس سمك بالموجات فوق الصوتية المحمول.TG-5600DL قادر على قياس سمك المواد المختلفة بدقة تصل إلى 0.001 مليمتر أو 0.0001 بوصة، وتستخدم على نطاق واسع في مجموعة متنوعة من تطبيقات قياس السماكة.
يمكن للمستخدمين قياس سمك من جانب واحد فقط من المادة التي يتم قياسها ، دون إتلاف القطعة.
يمكن لـ TG-5600DL عرض قراءات السماكة ومسحات A في نفس الوقت ، مما يسمح للمستخدمين بالتحقق من أشكال الموجات. يُساعد عرض الصدى المستخدمين على التحكم في القياس ،بحيث يكون نطاق قياس السماكة كبيرًا، تكون قيم القياس صحيحة ، ويمكن تجنب الأخطاء المتعلقة بالمادة في القياس. يتم استخدام وظيفة B-scan لمراقبة ملف الدقة السفلي للقطعة المعدة.يتنقل المسبار على طول سطح قطعة العمل لعرض المقطع العرضي للقطعة العمل.
يمكن استخدام هذا المقياس في التصنيع وصناعة معالجة المعادن والطيران والفضاء ونقل السكك الحديدية والصناعة الكيميائية وصناعة فحص السلع وغيرها من مجالات الاختبار.وبالإضافة إلى قياس دقيق لمجموعة متنوعة من الألواح والأجزاء المصنعة، مراقبة مجموعة متنوعة من الأنابيب وأوعية الضغط التي في معدات الإنتاج لمواصلة مراقبة مستويات ترقية بعد تآكل أثناء الاستخدام،والتي هي أداة لا غنى عنها في صناعة الاختبارات غير المدمرة.
وظيفة التخزين اختيارية ، وفقًا لاحتياجات العملاء المختلفة ، ويمكن لتسجيل البيانات الضخمة المدمجة تخزين ما يصل إلى 100000 قيمة قياس سمك و 400 شكل موجي.وظائف أخرى أكثر يمكن أن تكون اختيارية، مثل قياس سمك متعدد الطبقات، وضوح فائق، قياس سمك واسع النطاق، تخفيض الضوضاء الرقمي ونظام النافذة، طبقة أكسيد الجدار الداخلي، الاتصال في الوقت الحقيقي،متعدد القنوات والخيارات الأخرى.
وظائف القياس الرئيسية
• يمكن إجراء معظم قياسات المواد باستخدام محولات عنصر واحد.
• نطاق سمك القياس: 0.01 ملم ~ 38 م، اعتمادا على المواد التي يتم قياسها، المسبار، ظروف السطح، درجة الحرارة والتكوين المختار.
• تحديد سرعة الصوت لمادة لا تعرف سرعة الصوت
• دقة عالية: دقة الشاشة العادية هي 0.001 ملم ، ويمكن أن تصل دقة عالية للغاية إلى 0.0001 ملم.
• وحدات القياس: المليمترات والبوصات والميكرونات والميلات.
• قياس درجات الحرارة العالية: درجات حرارة تصل إلى 500 درجة مئوية.
• قائمة تكوين النظام الافتراضي: من أجل راحة المستخدم ، تم تعيينها وفقًا للظروف الافتراضية لاستخدام مسبار الأداة.
• وظيفة التوقف: تسمح بعمليات معالجة ما بعد القياس. ضبط جميع المعلمات بسهولة للحصول على بيانات قياس مستقرة.
• وظيفة عرض شكل الموجة على الشاشة الكاملة: تزيد من مساحة عرض الصدى بنسبة 20٪ ، مما يمنح المشغل تجربة نافذة كبيرة.
• إشارة كثافة الصدى: كلما زادت قوة الصدى، زادت أعداد أشرطة المؤشرات، وخاصة عرض الأرقام، وهو أكثر فائدة.
• وضع B-scan القائم على الوقت: يستخدم لمراقبة ملف الجزء السفلي من القطعة المقصودة.
• وضع الاختلاف/معدل التخفيض: يتم عرض فرق السماكة بالنسبة لنقطة الإعداد ويتم التعبير عنه كنسبة مئوية من معدل التخفيض.
• زيادة TDG المتغيرة في الزمن: يمكن تقليل النبض الأولي أو صدى الواجهة بشكل فعال عن طريق تقليل المكاسب الأولي،ويمكن زيادة الصدى السفلي للعينة المختبرة عن طريق زيادة الحد الأقصى للمكاسب، والتي سهلة القياس.
• وضع القياس: النبض-الصدى ((P-E)) ، واجهة-الصدى ((I-E)) ، الصدى ((E-E)) ، الصدى المتعدد ((I-ME)) ، التحقق من الصدى المزدوج ((E-EV))
التكوين القياسي
| البنود | كمية |
|
TG-5600DL |
1 |
| المسبار | 1 |
| كابل | 1 |

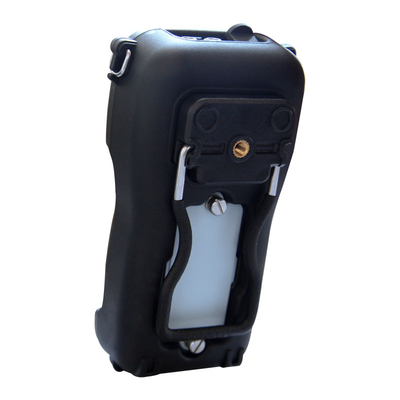

| غطاء مطاطي | 1 |
| البطاريات القلوية | - |
| زجاجة الزرع | 1 |
| القضية | 1 |
| دليل التشغيل | 1 |
الملحقات الاختيارية
| أجهزة المسح | كابلات |
| غطاء مطاطي | كتلة الخطوات |
| خطوط التأخير | عامل الارتباط |
| فيلم واقي | خيارات البرنامج |
الملحق أ: سرعة المادة
يدرج الجدول سرعة الانتشار للموجات فوق الصوتية في مختلف المواد الشائعة. إنه للإشارة فقط.قد تختلف السرعة الفعلية لهذه المواد عن السرعة في الجدول لأسباب مختلفة، على سبيل المثال، تكوين المواد، التوجه المفضل للحبوب، مسامية، ودرجة الحرارة الخ.يجب أولا اختبار عينة مصنوعة من مادة محددة لتأكيد سرعة المادة المحددة.
الجدول:قائمة سرعة المواد
| المواد | السرعة ((m/s) |
| فولاذ 20# | 5891 |
| الألومنيوم | 6320 |
| الكروم | 6200 |
| النحاس | 4660 |
| الذهب | 3251 |
| الحديد | 5930 |
| الرصاص | 2160 |
| المغنيسيوم | 5806 |
| الفضة | 3607 |
| التيتانيوم | 6098 |
| الزنك | 4193 |
| التونغستين | 5181 |
| القصدير | 3320 |
| النحاس | 4380 |
| الحديد الصلب الرمادي | 4600 |
| زجاج | 5766 |
| نايلون | 2610 |
| الفولاذ المقاوم للصدأ 304 | 5334 |
| البروتوكول | 2392 |
| السيليكون | 9620 |
| زجاج الكوارتز | 5655 |
ملاحظة:الجدول أعلاه للمرجع فقط. لمعايرة السرعة الفعلية، راجع 6.2 معايرة السرعة
