تفاصيل المنتج:
|
| يكسب: | التحكم التلقائي في الكسب، التحكم اليدوي في الكسب | القرار: | 0.1 مم 、 0.01 مم 、 0.001 مم |
|---|---|---|---|
| خطأ في الإشارة (≥10 مم): | ± 0.1٪ | خطأ التكرار: | ± 0.001 مم (اختبار ذاتي) |
| الاغلاق التلقائي: | يمكن للمرء اختيار 5 دقائق، 10 دقائق، 20 دقيقة وإيقاف التشغيل اليدوي | معايرة المسبار: | معايرة نقطة واحدة، معايرة متعددة النقاط |
| تردد القياس: | 4 هرتز 8 هرتز 16 هرتز | نوع المسبار: | مسبار بلوري واحد / مسبار بلوري مزدوج |
| إبراز: | معدات الاختبار غير المدمرة,معدات الاختبار غير المدمرة |
||

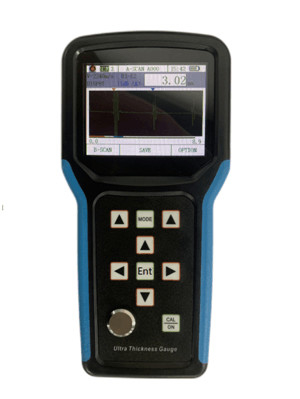

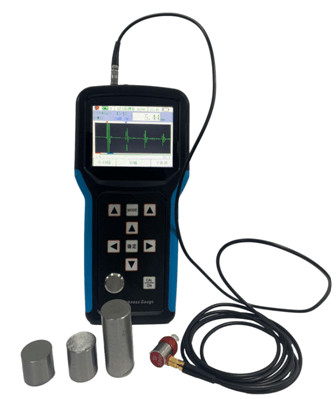

TG-5700A/B مقياس سمك الموجات فوق الصوتية عالية الدقة
مبدأ قياس سمك الموجات فوق الصوتية مشابه لقياس موجات الضوء. تصل نبضة الموجات فوق الصوتية المنبعثة من المسبار إلى الكائن المقاس وتنتشر في الكائن.عندما يصل إلى واجهة المواد، يتم انعكاسه مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت الانتشار بالموجات فوق الصوتية بدقة في المادة.
| البند | TG-5700 |
| نوع المسبار | مسبار بلور واحد / مسبار بلور مزدوج |
| نطاق القياس (45# فولاذ) | 0.15 ملم 1800 ملم |
| خطأ الإشارة ((< 10mm) | ± 0.005mm |
| خطأ الإشارة ((≥ 10 ملم) | ± 0.1% |
| خطأ التكرار | ± 0.001mm ((اختبار الذاتي) |
| استقرار المؤشر | يتم اعتماد تقنية التقاطع الصفري والتردد المتعدد لضمان أن قيمة قياس السماكة لا تتأثر بقوة الردد ومعامل تخفيف المواد والكسب وارتفاع البوابة.ولها استقرار قياس عالية وموثوقية. |
| تواتر القياس | 4 هرتز، 8 هرتز، 16 هرتز |
| القرار | 0.1ملم0.01ملم0.001ملم ((0.01 بوصة،0.001 بوصة0.0001 بوصة) |
| مولد النبضات | يتم اعتماد انبعاث موجة مربعة سلبية، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
| نطاق سرعة الصوت | 400-19999m/s |
| كتلة المعايرة | 4ملم ((فولاذ) |
| إيقاف التشغيل التلقائي | يمكن للمرء أن يختار 5 دقائق، 10 دقائق، 20 دقيقة وإغلاق يدوي. |
| معايرة المسبار | معايرة نقطة واحدة، معايرة متعددة النقاط |
| مكاسب | التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة |
| نطاق المكاسب | 0 ~ 70 ديسيبل |
| وضع الكشف | تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL) |
| وضع القياس | (1) MB-E: وضع القياس على أساس وقت الانتقال من الصدى الأولي إلى الصدى السفلي الأول. (2) E-E: وضع قياس طبقة الاختراق، الصدى Em?? En التعسفي اختياري. (3) ME-E:وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق |
| الوضع الرقمي | وضع قيمة السماكة، وضع الفرق / معدل التقليل، وضع القيمة القصوى / الحد الأدنى |
| وضع الفحص A | متاحة |
| الوضع B-scan | متاحة |
| إشارة الارتباط | متاحة |
| إشارة البطارية | متاحة |
| اللغة | الإنجليزية |
| الوحدة | ملم/بوصة |
| تشغيل القائمة | متاحة |
| وظيفة البرنامج | إعداد البوابة الديناميكية، وإعداد البساطة (البساطة) ، وإعداد البساطة للصدى (E-blank) ، وتجميد الصدى، وتحويل الصدى وتوسيع نطاقه |
| وظيفة التخزين | يمكنها تخزين 100،000 سمك (100 مجموعة ، 1000 في كل مجموعة) ، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت. |
| ترقية برنامج المضيف | متاحة |
| العرض | 3.5 "شاشة QVGA (320 × 240) ملونة TFT-LCD |
| نقل البيانات | يدعم الاتصالات المتسلسلة USB3.0 وينقل البيانات إلى الكمبيوتر. |
| درجة حرارة العمل | -10°C +50°C؛ مع متطلبات خاصة، يمكن أن تصل إلى -20 °C؛ |
| الجهد العامل | أربع بطاريات من طراز 5 AA عندما تكون الطاقة غير كافية يكون هناك إشارة منخفضة |
| الأبعاد الكلية | 204 × 100 × 36 (ملم) |
| الوزن الإجمالي | 310 غرام ((بدون بطارية) |
TG-5700 هو نوع جديد من مقياس سمك الموجات فوق الصوتية الرقمية ذات الدقة العالية المحمولة مع المسح A / B. وهو يتبنى مبدأ قياس سمك الموجات فوق الصوتية على أساس انعكاس النبض.انها مناسبة لقياس سمك المواد التي يمكن أن تجعل موجة بالموجات فوق الصوتية تنتشر في ذلك بسرعة ثابتة والحصول على انعكاس من ظهرهدقة القياس هي 0.001mm ومدى القياس رقيق مثل 0.15mm (الفولاذ).
يمكن لهذا المنتج قياس الألواح والأجزاء المصنعة بدقة. من ناحية أخرى، يمكن أن يراقب درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام.يمكن استخدامه في البترولالصناعة الكيميائية والمعادن وبناء السفن والطيران والطاقة وغيرها من المجالات.
هذا المنتج يتوافق مع المعايير التالية: مواصفات المعايرة لمقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
● يحتوي هذا المنتج على وضع A-scan، وضع B-scan ووضع العرض الرقمي.
● نطاق القياس واسع ، وتعتمد تقنية "الصدى المتعدد" الفريدة لتحقيق قياس الأجزاء الرقيقة للغاية ، مع الحد الأدنى لسمك القياس 0.15 مم (الصلب) ؛
● يمكن لهذا المنتج قياس السماكة بدقة عالية ، ويمكن أن يصل أقصى دقة القياس إلى 0.001mm ؛ يمكن أن يصل دقة التكرار إلى ± 0.002mm ؛
● لديها وظائف الطلاء الاختراقي وقياس الصدى إلى الصدى ، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح.
● أوضاع قياس متعددة: أوضاع mb-e و E-E و me-e تلبي قياس قطع العمل السميكة التقليدية؛ وضع رقيق يدرك قياس الأجزاء الرقيقة
● أنماط العددية تشمل: وضع قيمة السُمك التقليدية، وضع الفرق / معدل التخفيض ووضع القيمة القصوى
● طريقتان لزيادة القوة: القوة التلقائية / القوة اليدوية
● يمكن تعيين إيقاف التشغيل يدوياً وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة
● يدعم مجموعة متنوعة من المسبارات، بما في ذلك مسبار الكريستال المزدوج ومسبار الكريستال الواحد، ويدعم مسبارًا عالي التردد يصل إلى 20 ميغاهرتز
● يدعم تخزين الكتلة ويمكنه تخزين قيم 100000 سمك، 500 مجموعة من أشكال موجات الفحص A و 500 مجموعة من أشكال موجات الفحص B في نفس الوقت
● شاشة TFT-LCD ملونة كبيرة بطول 3.5 بوصة بدقة عالية 320x240 (QVGA)
● يحتوي على مجموعة متنوعة من طرق المعايرة ، يدعم المعايرة النقطية الواحدة ، المعايرة متعددة النقاط وأوضاع المعايرة اليدوية ،ويمكنه معايرة سرعة الصوت وموقف المسبار الصفر في نفس الوقتيدعم تصحيح مسار v من مسبار الكريستال المزدوج
● يدعم تحويل النظام المتري والبريطاني؛ ويمكن التبديل بين وحدات المليمتر والبوصة
● يدعم عرض اللغة الإنجليزية
