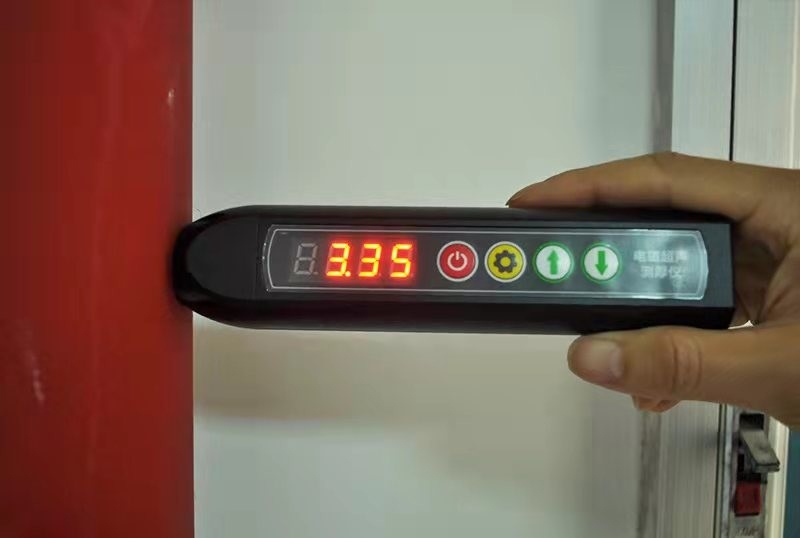

TG-14 مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية غير اللاصقة

TG-14 مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية غير اللاصقة

خصائص المنتج

مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية هو أداة قياس سمك صغيرة للغاية ، بدون اتصال دون عامل ربط صوتي.يمكنه قياس سمك المواد الموصية المعدنية أو المغناطيسية.

حجم صغير وسهل النقل

متطلبات لسطح قطعة العمل ليست عالية، وليس هناك حاجة إلى طلاء السطح الخام، والتي يمكن أن تحقق قياس غير اتصال

إنه غير حساس للطلاء ويمكن أن يدرك قياس سمك قطع العمل المطلية أو الأنابيب المعدنية المتآكلة.

بدون عامل ربط صوتي ، يمكن أن يدرك قياس سمك قطعة العمل عالية درجة الحرارة ويقوم بتعويض درجة الحرارة.

مؤشر الأداء

(1) الخصائص العامة:

أ. الجهاز يتكون من مضيف وهاتف محمول متصلين لاسلكياً عن طريق Wifi

B. يعتمد الجهاز على مبدأ الموجات فوق الصوتية الكهرومغناطيسية، وعملية التفتيش لا تتطلب طحن سطح قطعة العمل وعامل التوصيل

ج. يتم دمج المسبار والمضيف، ويمكن استبدال المسبار

د. بعد توصيل جهاز الكمبيوتر اللوحي، هناك وظيفتان: فحص A وفحص B

E. أنواع المسبار القابلة للتكوين: المسبار (≤ 80 °C ، قياس قصير الوقت) ، المسبار ذو درجة حرارة عالية (≤ 800 °C ، قياس قصير الوقت)

F. يمكن تكوين مقبض درجة حرارة عالية: مقبض قصير (يتوافق مع متطلبات التفتيش حتى 350 درجة مئوية والقياس قصير الأجل)المقبض الطويل (يتوافق مع متطلبات التفتيش حتى 800 درجة مئوية والقياس قصير الأجل)

(2) مادة قطعة العمل القابلة للكشف:الصلب الكربوني، الصلب المصبوب، الصلب المالي، الصلب المقاوم للصدأ، النحاس، الألومنيوم، التيتانيوم وغيرها من مواد الموصلات

(3) نطاق القياس1.5-240.0mm،تتأثر القيمة القصوى لمدى القياس بخصائص المادة المقاسة، ومعامل تخفيف الصوت، وظروف السطح وعوامل أخرى

(4) نطاق خطأ معدات القياس:عندما يكون سمك قطعة العمل أقل من 10 ملم ، يكون الخطأ 0.05 ملم ؛ عندما يكون سمكها أكثر من 10 ملم ، يكون الخطأ + (0.01 + H / 200) ملم (H هو سمك قطعة العمل)

(5) الحصول على الربح:≤ 100 ديسيبل

(6) نطاق درجة حرارة العمل للمسبار عالية درجة الحرارة:الصلب منخفض الكربون (أو الصلب الحديدي المغناطيسي الآخر): - 150 °C ~ + 800 °C ؛ الصلب المقاوم للصدأ الأوستنيتي (أو المواد غير الحديدية الأخرى): - 150 °C ~ + 150 °C

(7) مسبار الحرارة العادية:≤ 80 °C، 4MHz، تستخدم بشكل رئيسي للكشف عن المواد الدقيقة، مثل الفولاذ منخفض الكربون، الألومنيوم، الخ.

(8) مسبار الحرارة العالية:≤ 800 °C، 4MHz، تستخدم بشكل رئيسي لقياس المواد الحديدية المغناطيسية الدقيقة، مثل الصلب منخفض الكربون

(9) أقصى مسافة رفع:4 ملم (المسافة الفعلية لرفع ترتبط بخصائص المواد ودرجة الحرارة) ، فيلم مضاد للصدأ، وترسب الملح أو أي طلاء عازل آخر (الطلاء، اللون، المينا، البلاستيك، الخ) يمكن استخدامها كفجوة تشغيل

(10) الحد الأدنى لقطر العمل (المنحنى):9 ملم

(11) زاوية الانحناء القصوى للمسبار:25 درجة

(12) وضع التحفيز للمسبار:مغناطيس دائم

(13) نوع موجة الصوت:موجة القطع

(14) تعويض الحرارة العالية:لديها وظيفة التعويض التلقائي لسرعة الصوت عالية درجة الحرارة

(15) نطاق ضبط سرعة الصوت الصوتية:1000-9999 متر/ثانية

(16)عرض شكل الموجة:نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، موجة RF، موجة غلاف

(17) إمدادات الطاقة:مبنية في بطارية الليثيوم، وقت العمل لا يقل عن 5 ساعات

(18) نطاق درجة حرارة العمل الطبيعية للمضيف:-10~+50 درجة مئوية

(19) نطاق درجة حرارة التخزين:0~+40 درجة مئوية

(20) وزن المضيف:250 غرام (مع مسبار درجة الحرارة العادية)

(21) أبعاد المضيف:الطول 176 ملم × العرض 42 ملم × السماكة 32 ملم
