تفاصيل المنتج:
|
| شاشة عرض: | 2.4 بوصة 320×240 IPS_LCD | نوع المسبار: | بلور واحد، بلور مزدوج |
|---|---|---|---|
| وضع القياس: | PE (صدى النبض)، EE (صدى الصدى) | نطاق القياس: | 0.15～3200 مم (فولاذ كربوني ذو موجة طولية) |
| معدل التحديث: | 4Hz、8Hz、16Hz、24Hz | ||
| إبراز: | شاشة ألوان OLED مقياس سمك الموجات فوق الصوتية,مقياس سمك بالموجات فوق الصوتية B-scan,مقياس سمك بالموجات فوق الصوتية,B-scan Ultrasonic Thickness Gauge,A-scan Ultrasonic Thickness Gauge |
||

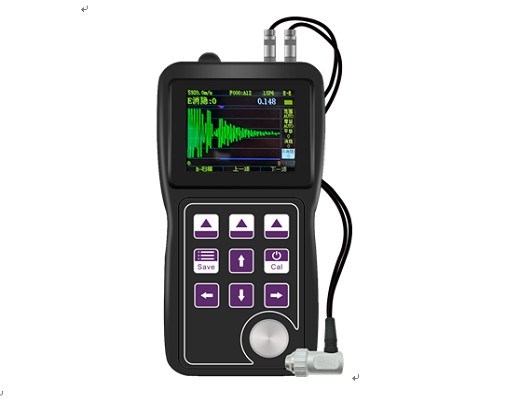

شاشة ألوان OLED TG-4900DL A-scan Snapshot B-scan سمك من خلال الطلاء مقياس سمك بالموجات فوق الصوتية
مقياس سمك الموجات فوق الصوتية TG-4900DL تم تطويره وإنتاجه من قبل مجموعة HUATEC يتبنى شاشة OLED ملونة ، والتي لديها وظائف لقطة الفحص الفوري المدمجة و وظيفة سمك الفحص B ،قياس السُمك من خلال الطلاء، تخزين البيانات ذات القدرة الكبيرة وهلم جرا. استنادا إلى مبدأ قياس الموجات فوق الصوتية، هو أداة اختبار صناعية غير مدمرة محمولة بدقة عالية وارتفاع الدقة.
يمكن استخدام الجهاز على نطاق واسع في التصنيع ومعالجة المعادن والصناعة الكيميائية وتفتيش السلع وغيرها من مجالات الاختبار.بالإضافة إلى قياس جميع أنواع الألواح والأجزاء المصنعة بدقة، يمكن أيضا مراقبة جميع أنواع الأنابيب وأوعية الضغط في معدات الإنتاج لمراقبة درجة ترققها بعد التآكل في عملية الاستخدام.انها أداة ضرورية في صناعة الاختبار غير المدمر.

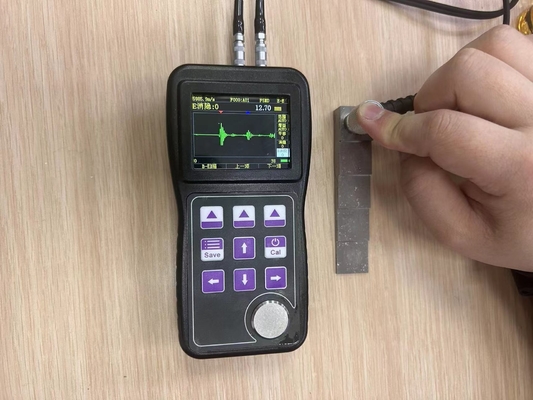

جميع نماذج هذه السلسلة من الأجهزة مجهزة بوظيفة A-scan snapshot كمعيار ،والتي يمكن أن تساعد المستخدمين على التحكم بشكل أفضل في القياس وتجنب القياس الخاطئ الناجم عن عوامل المادة نفسهاهذا مقياس السماكة له وظيفة قياس من خلال الطلاء: عندما يكون هناك طبقة طلاء أو طبقة طلاء على سطح المادة المقاسة،يمكن الحصول على السماكة الفعلية لجزء العمل دون طحن وتلف الطلاء السطحي للقطعة.
المعايير الأساسية
| عرض النطاق | 1 ميغاهرتز 20 ميغاهرتز |
| الحصول على الربح | 96 ديسيبل، سرعة الخطوة 1 ديسيبل أو 6 ديسيبل |
| مرشح | النطاق العريض، 5M، 10M، 15M |
| معدل التحديث | 4 هرتز، 8 هرتز، 16 هرتز، 24 هرتز |
| القرار | X.X ((0.1mm) ، X.XX ((0.01mm) X.XXX ((0.001mm) |
| نطاق القياس | 0.153200ملم ((فولاذ الكربون الموجات الطولية) |
| وضع عرض | الطبيعي، الفرق، الحد الأقصى للقيمة الملتقطة |
| وضع الكشف | موجة كاملة، نصف موجة إيجابية، نصف موجة سلبية، RF، عكس إلى RF |
| وضع القياس | P-E ((نبض-الصدى)) ، E-E ((صدى-الصدى)) |
| وضع المعايرة | معايرة نقطة الصفر التلقائية، معايرة سرعة الصوت التلقائية |
| تخزين البيانات | يمكن حفظ 520 ملف ، ويمكن لكل ملف تسجيل 252 مجموعة من قيم السماكة |
| الوظائف المساعدة | مكاسب تلقائية، نطاق تلقائي، إزالة تلقائية E، تجميد تلقائي، إيقاف تلقائي (التخدير) ، إنذار صوتي، اتصال الكمبيوتر العلوي |
| واجهة المسبار | (معدل التشغيل) |
| نوع المسبار | بلور واحد، بلور مزدوج |
| وضع النبض | موجات مربعة، موجات من جانبيين |
| تشغيل الجهد | 25V300V، 25V سرعة خطوة |
| عرض النبض | 25~300ns، 5ns سرعة الخطوة |
| واجهة الإخراج | ميني USB، تصدير البيانات إلى الكمبيوتر المضيف |
| طريقة الإدخال | إدخال مزيج من المفاتيح، دعم التعرف على الضغط القصير والضغط الطويل |
| شاشة العرض | 2.4 بوصة 320×240 IPS_LCD |
| بطارية | بطاريتان من الـ 1.5 فولت |
| الحجم | 153ملم × 76ملم × 37ملم |
| الوزن | 228جرام، لا بطارية |
| اللغة | الصينية، الإنجليزية |
| الوحدة | النظام المتري، النظام الإنجليزي |
| نطاق درجة حرارة العمل | -10 درجة مئوية 55 درجة مئوية |
خصائص المنتج
التكوينات القياسية
| الاسم | كمية |
| المضيف TG-4900DL | 1 |
| مسبار | اختياري |
| بطارية قلوية | 2 |
| عامل الارتباط | 1 |
| صندوق الاغلاق للمعدات | 1 |
| دليل المستخدم | 1 |
| بطاقة ضمان المنتج | 1 |
| شهادة المنتج | 1 |
التكوينات الاختيارية
| TG-4900DL اختيار المسبار | |||
| النموذج | 5PΦ10 | 5Z20N | 15P6 |
| النوع | كريستال مزدوج 5M | كريستال واحد 5M | كريستال واحد 15M |
| التكرار | 5 ميه هرتز | 5 ميه هرتز | 15 ميغاهرتز |
| قطر منطقة الاتصال | 10 ملم | 20ملم | 6.35ملم |
| نطاق القياس | 1~ 400،0 ملم | 4 ′′3200.0 ملم | 0.15 ∙ 25.0 ملم |
|
الاتصال المسموح به درجة الحرارة |
-10 ≈ 70 درجة مئوية | -10 ≈ 70 درجة مئوية | -10 ≈ 70 درجة مئوية |
