تفاصيل المنتج:
|
| اسم المنتج: | كتلة المعايرة | الوزن الإجمالي: | 6 كلغ |
|---|---|---|---|
| السماكة: | 25ملم | الفجوة: | 1.5 ملم |
| إبراز: | كتلة المعايرة IIW V1,كتلة معايرة كاشف العيوب بالموجات فوق الصوتية,كتلة معايرة الفولاذ المقاوم للصدأ,Ultrasonic Flaw Detector Calibration Block,Stainless Steel Calibration Block |
||

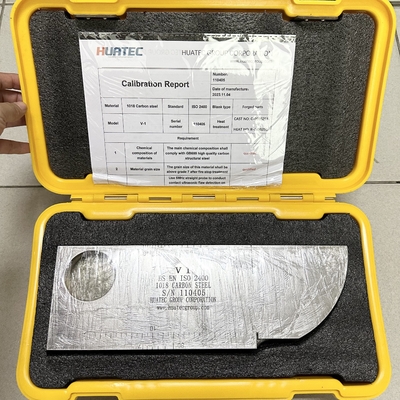

IIW V1 كتلة المعايرة في الفولاذ الكربوني الفولاذ المقاوم للصدأ للكشف عن العيوب بالموجات فوق الصوتية
كتلة معايرة IIW V1
المعيار: ISO2400-1972E

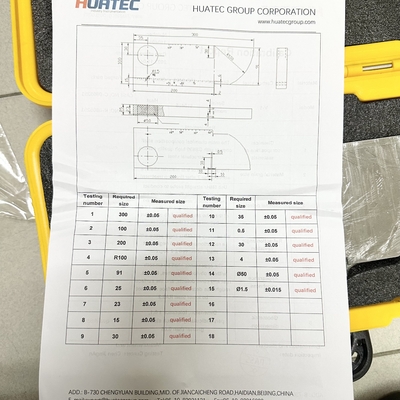

يطلق على كتلة اختبار IIW (كتلة اختبار V-1) أيضًا كتلة اختبار هولندية.إنها كتلة اختبار قياسية دولية تمت الموافقة عليها من قبل معهد اللحام الدولي (IIW) وتوصي بها المنظمة الدولية للمعايير (ISO)الشكل والحجم في الشكل 1-1:
نقاط الاستخدام الرئيسية:
(1) يمكن قياس النطاق الديناميكي والخطية الأفقية ونطاق اكتشاف الموجات الطولية لجهاز الكشف عن العيوب باستخدام كتلة اختبار سمكها 25 ملم.
(2) تم استخدام القوس 50 و 1.5 خلال الثقب لتحديد هامش الحساسية من زاوية انكسار المسبار المنحني ومسبار موجة طولية مستقيمة.من الممكن أيضا أن تقدير تقريبا حجم المنطقة العمياء من المسبار المستقيم وقدرة اختراق أداة القياس جنبا إلى جنب مع المسبار.
(3) يتم قياس نقطة الإصابة والمساحة العمياء للمسبار الميل باستخدام سطح قوس R100mm ، ويمكن تصحيح نسبة محور الوقت ونقطة الصفر.
(4) يمكن قياس الدقة الطولية للمسبار المستقيم بمسطح الشق 85mm و 91mm و 100mm.
(5) استخدم حافة الزاوية اليمنى من كتلة الاختبار لقياس زاوية انحراف شعاع الصوت للمسبار الميل.
