تفاصيل المنتج:
|
| اسم المنتج: | كاشف الخلل بالموجات فوق الصوتية المحمولة | العرض: | شاشة ملونة TFT مقاس 7 بوصة بدقة 800 * 480 |
|---|---|---|---|
| وضعية التشغيل: | زر، دوار، شاشة تعمل باللمس | إمدادات الطاقة: | بطارية ليثيوم أيون |
| إبراز: | جهاز الكشف عن العيوب بالموجات فوق الصوتية على الشاشة اللمسية,جهاز الكشف عن العيوب بالموجات فوق الصوتية بطاقة SD,كاشف الخلل بالموجات فوق الصوتية المحمولة,SD Card Ultrasonic Flaw Detector,Portable Ultrasonic Flaw Detector |
||

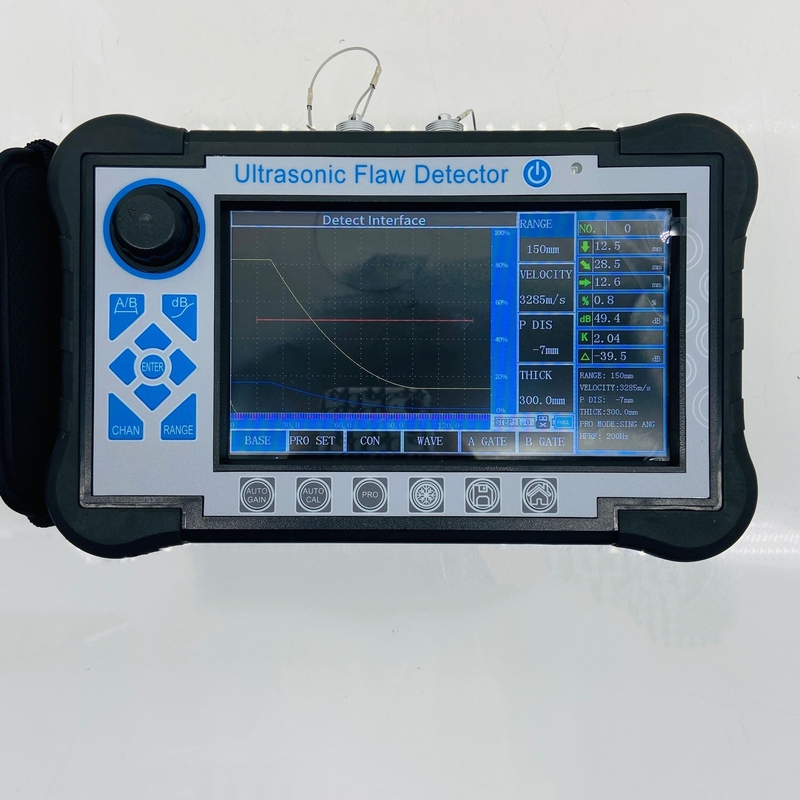

وظيفة المعايرة التلقائية جهاز الكشف عن العيوب بالموجات فوق الصوتية المحمول بطاقة SD شاشة لمسة
الخصائص
● تحديد الكم والوضع بدقة عالية لتلبية متطلبات الكشف عن مسافة قريبة وبعيدة
● المنطقة العمياء القريبة من المجال صغيرة ، ويمكن أن تلبي متطلبات الكشف عن أنابيب ذات قطر صغير وجدران رقيقة.
● وظيفة المعايرة التلقائية:معايرة تلقائية زر واحد، سهلة التشغيل، مسبار الاختبار التلقائي
●عرض تلقائي لموقع الصدى العيب ((عمق:d، أفقي:p، المسافة:s، النطاق،dB،ف))
●تبديل ثلاثة مقاييس بحرية ((عمق:d، أفقي:p، المسافة:s)
● وظائف مكاسب تلقائية ، غلاف الذروة ، ذاكرة الذروة ، والتي يمكن أن تحسن كفاءة الكشف.
● تسجيل تلقائي لعملية الكشف عن العيوب والتشغيل الديناميكي
●حساب قيمة φ: يمكن للكشف عن العيوب بواسطة المسبار المستقيم ، العثور على أعلى موجة إلى تحويل قيمة φ تلقائيًا
●500 قناة مستقلة ((يمكن توسيعها) ، والتي يمكن أن تدخل وتخزين معايير الكشف من أي صناعات بحرية، لا تحتاج إلى حمل الكتل القياسية للتفتيش في الموقع.
● تخزين وتشغيل 500 موجة A-scan والبيانات بحرية
● يتم إنشاء منحنيات DAC و AVG و TCG (مكافأة العمق) تلقائيًا ويمكن تقسيمها. نقاط العينات غير مقيدة ويمكن تصحيحها وتعويضها.
●14 معيار تفتيش مدمج
● حرية إدخال أي معايير صناعية
● يمكن تعديل عرض النبض وقوته
●B scan و B color scan وظيفة
●يمكن التواصل مع الكمبيوتر، وتصدير WORD.
●البلاستيك IP65 ABS، قوية ودائمة، مقاومة للماء والغبار، وقدرة ممتازة على مكافحة التداخل
● استخدام برامج الاتصالات (اللاسلكية) لتحليل تقارير طباعة البيانات، وما إلى ذلك؛
● شاشة ملونة حقيقية بـ 260،000 لون، مناسبة لبيئة العمل تحت ضوء قوي أو ضوء ضعيف
● بطارية الليثيوم عالية الأداء، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات
● تسجيل الساعة في الوقت الحقيقي: تاريخ الكشف عن العيوب في الوقت الحقيقي، وسجل تتبع الوقت، والتخزين
● حماية إيقاف التشغيل ، لا يمكن أن تفقد بيانات التخزين
● يمكن اختبار معايير الكشف عن العيوب تلقائيًا أو تعيينها مسبقًا
●الرفض الرقمي، لا يؤثر على الفائدة والخطية
● تعويض المكاسب: يمكن تصحيح ضعف Db لخثافة السطح ، الأسطح المنحنية ، الكشف عن العيوب بعيدة المدى لقطع العمل السميكة ، إلخ.
●يمكن تشغيل كاشف العيوب عن طريق البرمجيات على جهاز الكمبيوتر الشخصي، وتحقيق هدف كاشف العيوب
المواصفات التقنية
| العرض | شاشة ملونة TFT 7 بوصة، 800 * 480 دقة |
| وضع التشغيل | زر، تدوير، شاشة لمسة |
| إمدادات الطاقة | بطارية ليثيوم أيون |
| سعة البطارية | 5.0 آه |
| الجهد الكهربائي | 12 فولت |
| كمية الطاقة | 1 |
| وقت العمل | ≥8 ساعات |
| مدخل المكيف | DC100240V 50Hz/60Hz |
| مخرج المحول | 12 فولت متردد |
| طاقة المحول | 36 واط |
| تخزين البيانات | بطاقة SD ((16G) |
| إنذار | 1 |
| درجة حرارة العمل | -10 درجة مئوية 45 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية 60 درجة مئوية |
| درجة IP | IP65 |
| البعد | 245*155*55ملم |
| الوزن | 1.18 كجم (بما في ذلك البطارية) |
| نموذج UT التقليدي | |
| نوع رابط المسبار | LEMO 00 |
| نوع القناة | قناة واحدة |
| القناة رقم | مجموعة 500 ((يمكن تنسيقها) |
| نوع النبض | موجة حادة سلبية |
| تشغيل الجهد | 50~350 فولت، خطوة في 50 فولت |
| التخفيف | 560Ω |
| المكاسب | 0~110dB، الخطوة:0.5/2/6/12 ديسيبل |
| احصل على تعديل جيد | -4~+4 |
| تعويض السطح | كل نطاق المكاسب |
| تواتر العمل | 0.5~20 ميغاهرتز |
| نوع المسبار | واحد، مزدوج، من خلال، غمر نوع |
| مرشح |
ثلاثة اختيارية: 1~4MHz/0.5~10MHz/2~20MHz |
| وضع الكشف | سلبي/إيجابي/ثنائي الاتجاه/RF |
| أرفض | 0~80٪، خطوة 1٪ |
| نطاق الاختبار | 0~15000mm، الحد الأدنى لمدى العرض:15mm ((في الفولاذ) |
| سرعة المادة | 100~20000m/s |
| تحريك النبض | -10~1000ملم |
| P تأخير | 0~200us |
| X-VAL | 0~100 ملم |
| الدليل | التشابك، ورقة، التفتيش التجديف |
| نقطة الاختبار | ذروة / X-val / J val |
| القياس |
البوابة:الوسع،قيمة ديبل السعة،المدى،المسافة الأفقية،المسافة العمودية،قيمة الفرق بين البوابة A و B المؤشر:2 المؤشرات العابرة ، يمكن اختبار المسافة الأفقية والعمودية ، والمسافة بين المؤشرات ((تحت وظيفة مسح B) |
| البوابة | بداية البوابة: جميع النطاقات |
| عرض البوابة:كل النطاق | |
| مستوى البوابة: 10~90٪، الخطوة: 1٪ | |
| المنحنى | DAC ، ما لا يزيد عن ست منحنيات ، تلبية NB/T 47013 ، GB/T 11345 ، GB/T 29712 ، وغيرها من المعايير |
| TCG ، ما لا يزيد عن ست منحنيات | |
| المتوسط | |
| وظائف أخرى | الشاشة الكاملة ، مفتاح المؤشر ((المدى / الارتفاع / الأفق) ، مكاسب تلقائية واحدة / مستمرة ((10 ~ 100٪ ، خطوة 10٪) ، مقارنة الصدى ، الصدى الكامل ، الغلاف القصوى ، ذاكرة القصوى ، الفحص السريع ، الوضع الخارجي ، لقطة الشاشة |
| ذروة التجمد / عمق الشقوق / توسع البوابة / تعديل السطح المنحني / B scan / محاكاة لحام مسطح / الفيديو | |
| إنذار | الإنذار الصوتي والضوئي |
| الحساسية المتبقية | ≥ 65dB ((200mm Φ2FH ،2.5PΦ20) |
| خطأ الخطوطية الأفقية | ≤0.3% |
| خطأ الخطية العمودية | ≤ 3% |
| خطأ خطية النطاق | ≤ ± 2% |
| دقة الضعف | 20 dB ± 1 dB |
| النطاق الديناميكي | ≥32dB |
| الدقة البعيدة | ≥26dB |
| مستوى الضوضاء | <40 × 10-9V/ |
التكوين القياسي
| الاسم | كمية السنوات | ||
| 1 | الوحدة الرئيسية | 1 | |

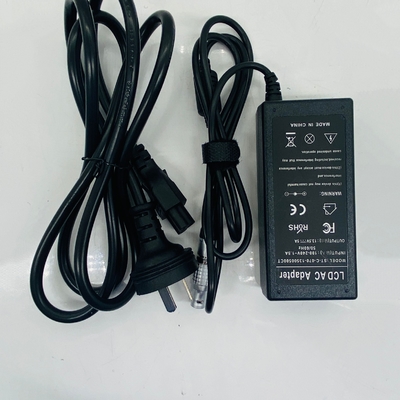

| 2 | محول الطاقة | 1 | |

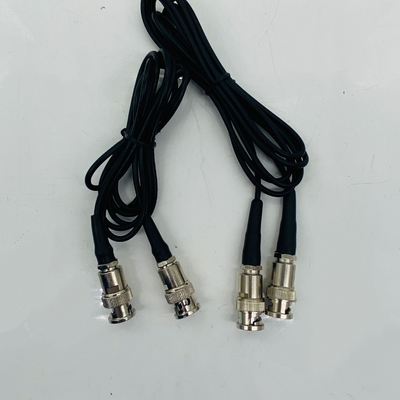

| 3 | كابل الاتصال بالمسبار | 2 | |

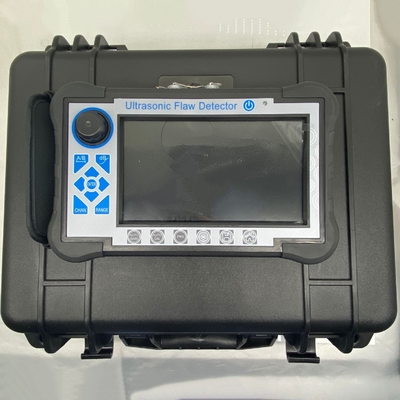

| 4 | علبة الأجهزة | 1 | |
| 5 | إرشادات استخدام | 1 | |
| 6 | مسبار مستقيم 10 ملم 2.5 ميغاهرتز | 1 | |

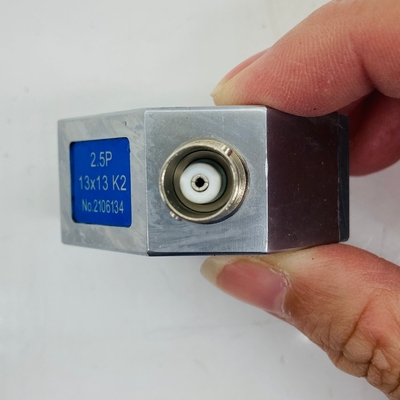

| 7 | مسبار الزاوية 13x13 K2 2.5MHz | 1 | |
| 8 | بطاقة الضمان | 1 |
