تفاصيل المنتج:
|
| نطاق القياس: | 0.75~400 ملم (فولاذ) | نطاق سرعة الصوت: | 1 ~ 19999 م/ث |
|---|---|---|---|
| القرار: | 0.001 مللي متر/0.0001 بوصة | الدقة: | 0.03mm أو 0.3%*H |
| فترة القياس: | 4 مرات في الثانية | ||
| إبراز: | مقياس سمك الموجات فوق الصوتية من خلال الطلاء,مقياس سمك الموجات فوق الصوتية TG-3250,مقياس سمك بالموجات فوق الصوتية عالي الدقة,TG-3250 Ultrasonic Thickness Gauge,High Precision Ultrasonic Thickness Gauge |
||

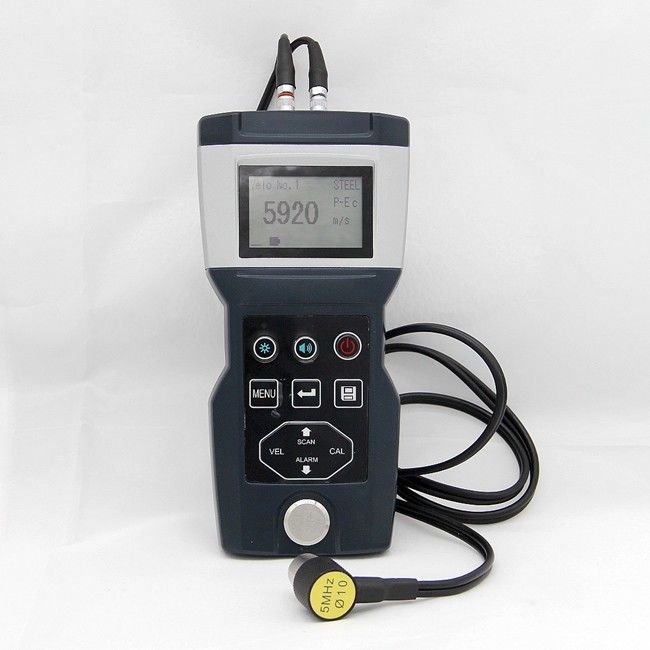

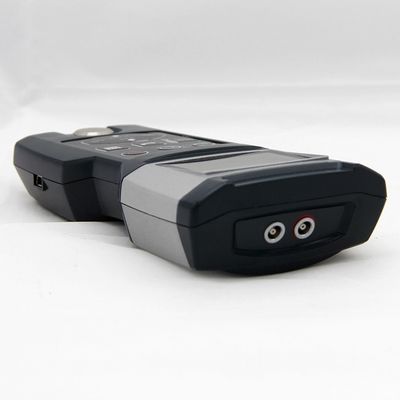

TG-3250 مقياس سمك الموجات فوق الصوتية عالي الدقة من خلال الطلاء
TG-3250 هو مقياس سمك رقمي عالية الدقة بالموجات فوق الصوتية.بناء على نفس مبادئ التشغيل مثل سونار، فإنه قادر على قياس سمك المواد المختلفة بدقة تصل إلى 0.001 مليمتر، أو 0.0001 بوصة. انها مصممة لقياس سمك الموصل الجيد للموجات فوق الصوتية، مثل المعدن (الصلب، الحديد الزهري، الألومنيوم، النحاس) ، البلاستيك، السيراميك، الزجاج،الألياف الزجاجية وهلم جرا.
المعلمات التقنية
| نطاق القياس | 0.75~400 ملم (فولاذ) | نطاق سرعة الصوت | 1 ~ 19999 م/ث |
| القرار | 0.001ملم / 0.0001 بوصة | الدقة | 0.03mm أو 0.3%*H |
| فترة القياس | 4 مرات في الثانية | تردد المسبار | 2MHz، 3MHz، 5MHz،7.5 ميغاهرتز |
| وضع المعايرة | معايرة المسبار ومعايرة نقطتين | كتلة المعايرة | 4.000mm ((فولاذ) |
| وضع القياس | (بي-إي) ، (إي-إي) ، (إي-إي) | المكاسب قابلة للتعديل | 16 مرحلة |
| وضع القياس | نقطة واحدة، فحص، الحد الأدنى/الحد الأقصى لالتقاط، التفاضل، الإنذار | تخزين البيانات | 1000 قياس، بما في ذلك السماكة، سرعة الصوت، الوقت، الخ |
| العرض | الإنجليزية / الصينية قابلة للاختيار، شاشة LCD FSTN مع الضوء الخلفي |
عرض المحتوى | السماكة، سرعة الصوت، الاستقرار، البطارية، وضع القياس، الخ |
| التواصل | واجهة Bluetooth و Mini-USB ، بروتوكول منفذ سلسلة افتراضي | طباعة | طابعات حرارية محمولة بالبلوتوث اختيارية |
| إمدادات الطاقة | 3بطارية ليليوميونية قابلة للشحن بقوة 7 فولت | أطفئ الطاقة | إيقاف تشغيل الطاقة، بطارية منخفضة |
| درجة حرارة استخدام | -10 ~ 50 درجة مئوية | درجة حرارة التخزين | -30 ~ 60 درجة مئوية |
| الحجم | 157ملم*78ملم*37ملم | الوزن | حوالي 260 غرام |
| مادة القشرة | سبيكة ABS و PC | مادة الصندوق | ABS (IK08 / IP67) |
الخصائص:
المهام الرئيسية:
معايير المسبار
المؤشرات التقنية للمسبار (يتعلق نطاق القياس بخصائص المادة التي سيتم فحصها)
ويتم قياس حالة التوصيل و العوامل المؤثرة الأخرى و نطاق القياس من 45 # الفولاذ هو
كما هو مبين في الجدول)
| العلامة | S15-P06 | S2M-P14 | G5M-P10 | G5M-P08 | G7M-P06 | G2M-P12 | H3M-P12 |
| النوع | العازب | العازب | مزدوج | مزدوج | مزدوج | مزدوج | مزدوج |
| نطاق القياس | 0.15~28 ملم | 30~2000 ملم | 0.8~300 ملم | 0.8~225 ملم | 0.8~50 ملم | 3.0~700 ملم | 2.0~200 ملم |
| الإجراء H<10 | 0.01ملم | 0.03ملم | 0.03ملم | 0.03ملم | 0.05ملم | 0.05ملم | |
| الخطأ H≥10 | 0.3 ٪ H | 0.5 ٪ H | 0.3 ٪ H | 0.3 ٪ H | 0.3 ٪ H | 0.5 ٪ H | 0.5 ٪ H |
| المسبار القطر الخارجي | 8 ملم | 19ملم | 13ملم | 11ملم | 9 ملم | 17ملم | 15ملم |
| تردد المسبار | 15 ميغاهرتز | 2 ميغا هرتز | 5 ميه هرتز | 5 ميه هرتز | 7.5 ميغاهرتز | 2 ميغا هرتز | 3 ميغاهرتز |
| درجة حرارة الاتصال | -10~60 درجة مئوية | -10~310 درجة مئوية | -10~60 درجة مئوية | -10~60 درجة مئوية | -10~60 درجة مئوية | -10~60 درجة مئوية | -10°~310°C |
| باستخدام النطاق | قياس دقة عالية أو قياس قطعة عمل رقيقة للغاية | بدون تأخير ، قياس قطعة العمل فائقة السماكة | قياس قطعة العمل التقليدية | مسبار قطر صغير لكل من السطح المنحني والقياس التقليدي | مسبار قطر صغير لقياس السطح المنحني وقطعة العمل الصغيرة | مسبار قطر ضخم لقياس الأدوات المصبوبة والقطع العملة الأكثر سمكاً | مسبار درجة حرارة عالية لقياس قطعة العمل عالية درجة الحرارة |
مقارنة النسخ
| النسخة | وضع القياس | قياس الطلاء | طلاء القياس |
| أساسية | (بي-إي) | x | x |
| المعيار | (بي-إي) ، (إي-إي) ، (إي-إي) | √ | x |
| متقدمة | (بي-إي، آي-إي، إي-إي، إي-سي، سي-إي) | √ | √ |
