تفاصيل المنتج:
|
| الخردة: | R = 2.5μm، 5μm، 10μm و 15μm | مجموعة العيوب على شكل خمس نجوم: | قطر من 3.0 إلى 5.5 ملم |
|---|---|---|---|
| معيار: | أيزو 3452-3:2013 | ||
| إبراز: | PT كتلة اختبار المرجعية للعينة,عينة الاختبار المرجعي للكتلة نوع II,Specimen Reference Test Block Type II |
||

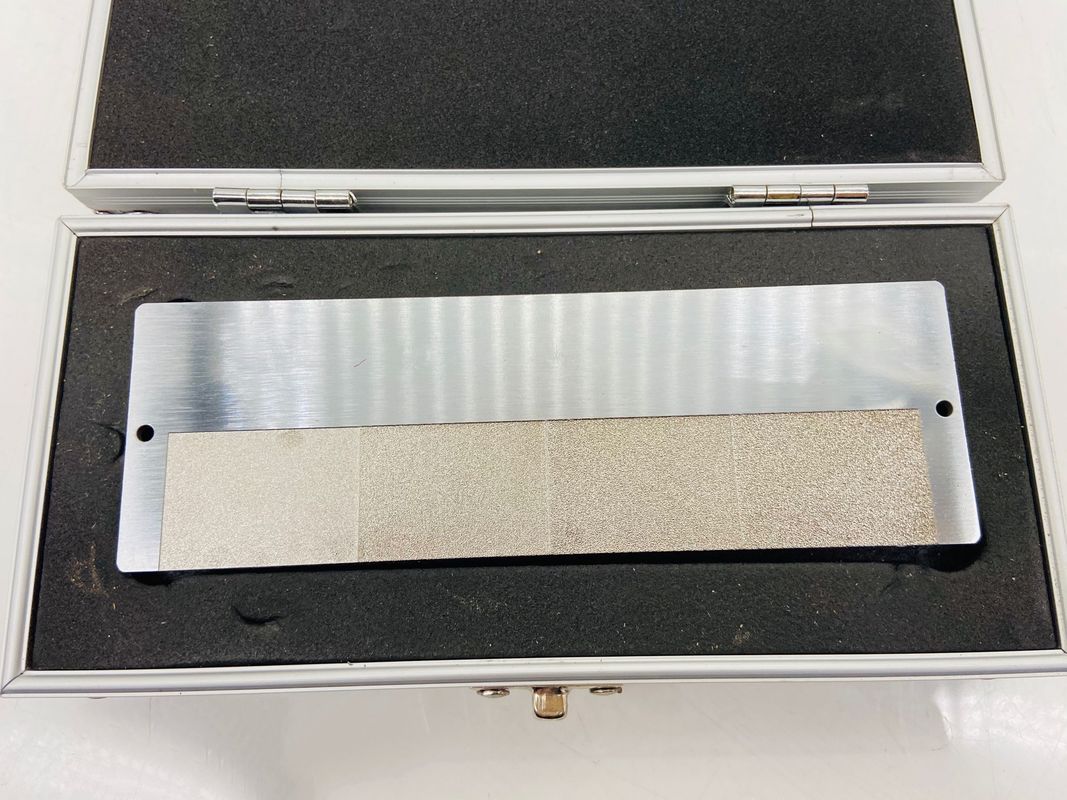

PT عينة الاختبار المرجعي للكتلة نوع II
كتلة اختبار تقييم أداء الاختراق ISO 3452-3: 2013 تصف نوعين من كتل المرجعية - الكتل المرجعية من النوع 2 هي للتقييم الروتيني لأداء نظام DPI.
| رقم العيب | 1 | 2 | 3 | 4 | 5 |
| الأبعاد النموذجية (قطر) (ملم) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| الحجم حسب الاختلاف اللون (ملم) | |||||
| الحجم حسب المواد الخارقة الفلورسنتية (ملم) |
|
الملاحظة: قطر خمسة مناطق شقوق في مم، معدل تسامح ±10 ٪
القطعة الاختبارية ذات الخمس نقاط المقاومة للصدأ المزودة بالكروم هي قطعة اختبار من النوع الثاني في سلسلة الكشف عن العيوب الوقائية.يتم إنتاجه وفقا لمعايير GB/T18851-2008 و EN ISO3452-3:2013. اجتاز تقييم الصناعة الوطنية في ديسمبر 2002. يلبي كتلة الاختبار متطلبات GB / T18851-2008، EN ISO3452 ومعايير ASME.القيمة المقاسة الفعلية للعيوب الاصطناعية تستند إلى معيار ISO 10474 أو EN 10204 النوع 3.1 شهادة
لقياس القطرات ، تم استخدام مستوى 2 من المواد الخارقة الفلورسنتية ، والماء والمطور الجاف ؛ مستوى 2 من مستوى التباين اللون. (تم تحديث الحالة الفعلية ، واستخدم نوع المواد)
يتم تصنيع الكتلة المرجعية من النوع 2 من الفولاذ المقاوم للصدأ المطلي بطبقة من النيكل ثم سبيكة الكروم الصلبة.
تم بعد ذلك إنتاج خمسة عيوب على شكل نجمة تتراوح قطرها من 3.0 إلى 5.5 ملم بشكل مصطنع في هذه الطبقة مع وضع العيوب الخمسة بشكل موحد وفقًا لحجمها.لتقييم قابلية الغسيل* تتضمن الكتلة المرجعية من النوع 2 أربع بقع مجاورة بحرارة R = 2.5μm، 5μm، 10μm و 15μm مع وجود أصغر عيب بجانب المنطقة التي تظهر أصغر الخام.
