نطاق كاشف العيوب بالموجات فوق الصوتية 0 ~ 25000 ملم عرض تلقائي موقع العيوب الدقيق

نطاق كاشف العيوب بالموجات فوق الصوتية 0 ~ 25000 ملم عرض تلقائي موقع العيوب الدقيق

★ معايرة المسبار، صنع المنحنى والعمليات الأخرى يتم استدعاءها من قبل مربع الحوار في العملية بأكملها، لا حاجة لقراءة دليل

★ جميع الأدوات التي تحتاجها: DAC، AVG، Bscan اللون، AWS، الخ

★ تردد تكرار النبض: 30-3000 هرتز، تعديل دقيق، فحص عالية السرعة، لا تفوت الكشف أبدا.

★ نسبة إشارة عالية إلى الضوضاء، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالية لظروف العمل الصعبة.

★ 10 أرقام إد، العينات عالية السرعة يؤدي إلى أفضل الرسم البياني الصدى مع جميع التفاصيل. حساسة ويمكن الكشف حتى عن عيوب صغيرة.

★ شاشة واضحة باللون الحقيقي. واجهة مستخدم مفيدة تجعل العملية أسهل بكثير.

★ تسجيل الفيديو عالية السرعة في الوقت الحقيقي للكشف عن العيوب. تخزين بيانات USB غير محدود.

★ اتصال الأسنان الزرقاء، التطبيق المحمول يولد تقرير الكشف عن العيوب في الموقع ويقرر الطباعة

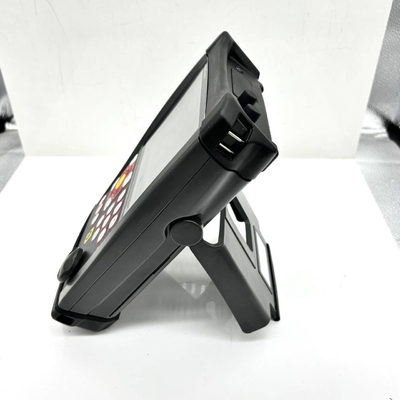

★ معايير IP65. سبيكة + جيل السيليكا حالة، ضد الماء والغبار، صلبة ودائمة. دعم التخفيف يجعلها تقف في أي زاوية.

★ البطارية تستمر لمدة 15 ساعة لشحنها مرة واحدة. كل بطارية لديها جهاز تحكم شحن خاص بها لذلك مع بطاريتين يمكن أن تعمل على مدار الساعة.

المواصفات

قوة الحل:> 40 ديسيبل (5P14)
الحساسية المتبقية: > 62 ديسيبل
الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة
500 إعدادات الاستقلال ، أي معايير يمكن إدخالها بحرية، يمكننا العمل في
المشهد بدون كتلة اختبار
ذاكرة كبيرة من 1000 A الرسم البياني
أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر
أنواع المسبار: مستقيمة واحدة، زاوية واحدة، مستقيمة مزدوجة، مقربة مزدوجة، من خلال، الزحف، السطح

مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز
تأخير العرض: 20 إلى 3400 ميكروسكيل
تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs

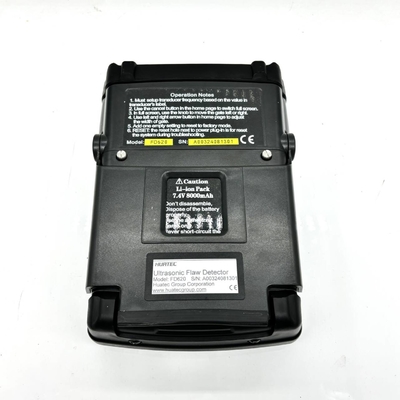

بطارية ليثيوم أيون قابلة لإعادة الشحن الداخلية بقوة 7.2 فولت عند 8000 ميلاواط
15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
4 ساعات وقت شحن نموذجي
H × W × D ((ملم): 260 × 175 × 60 (ملم)

الوزن 1.2 كجم
درجة حرارة التشغيل:-10 إلى 50 درجة مئوية
درجة حرارة التخزين: 30-50 درجة مئوية
طاقة النبض: 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار
تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 20 ميغاهرتز
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الحساسية: 120 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات المحول: BNC أو LEMO

أوتوماتيكي جعل الفيديو من عملية الاختبار واللعب؛ استخدام ديسك طول الفيديو غير محدود.
فحص اللون B
هناك 13 معيار دولي مدمج في الوحدة.
اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.
(أو إس دبليو إس دي1)1.
ميزة تصحيح السطح المنحني
وظيفة قياس ارتفاع الشق
بوابة تكبير:انتشار نطاق البوابة على عرض الشاشة بأكملها
وظيفة الربح الذاتي
غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 60 Hz وغلاف لعرض الفحص A-scan
احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم العيشية
الفحص لتفسير نتائج الاختبار بسهولة
مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت.
إنذار بيب و LED.
ساعة الوقت الحقيقي
ملء الصدى
علامة الإمساك
لون الصدى داخل البوابة

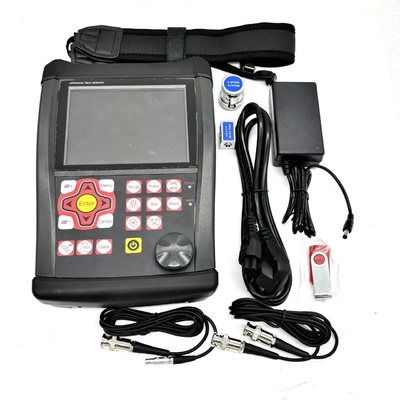

حزمة الأدوات الأساسية

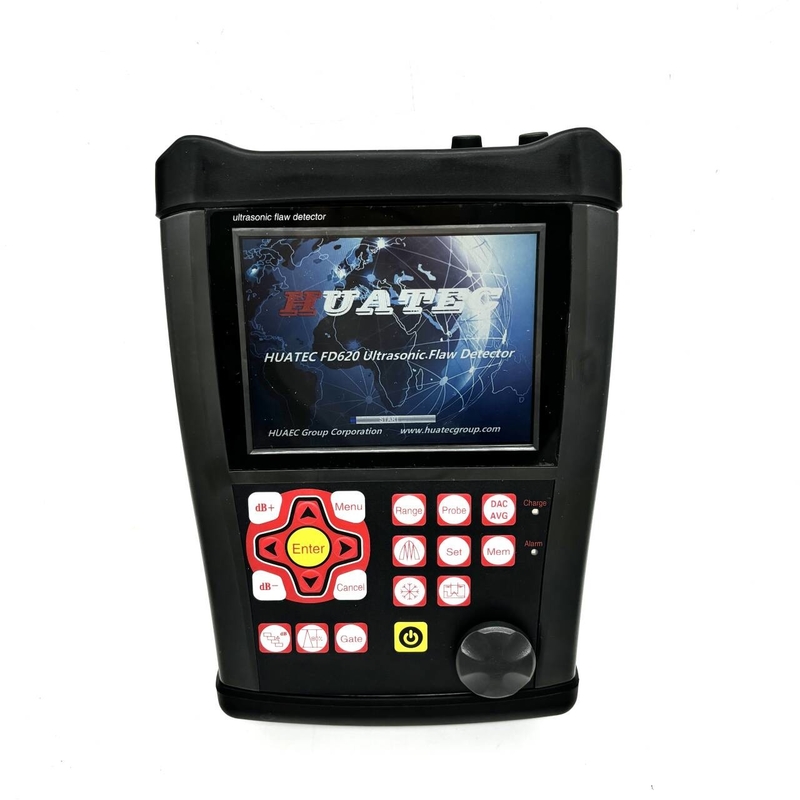

جهاز الكشف عن العيوب بالموجات فوق الصوتية المحمول FD620 1pc
محول شعاع مستقيم (4 ميغاهرتز،Φ10) 1pc
محول شعاع الزاوية (4 ميغاهرتز، 8 مم × 9 مم، 60 درجة) 1pc
كابل الترابط للمحول (Q9-C5 أو اختياري C9 C5) 1pc
بطارية ليثيون قابلة لإعادة الشحن، 8 آمبرات في الساعة
مصدر الطاقة / وحدة شحن 1pc
دليل التشغيل باللغة الإنجليزية
برنامج تطبيق 1pc
حزام 1pc
