| نطاق القياس: | 0 إلى 15000 مم في الفولاذ | السرعة المادية: | 1000 إلى 20000 م / ث |
|---|---|---|---|
| النطاق الديناميكي: | أكثر من 40 ديسيبل | تأخير العرض: | -20 إلى 3400 ميكروثانية |
| إبراز: | كاشف عيوب بالموجات فوق الصوتية مع عرض,كاشف عيوب رقمي بالموجات فوق الصوتية,كاشف العيوب بالموجات فوق الصوتية,Digital Ultrasonic Flaw Detector,Metal Shape Ultrasonic Flaw Detector |
||

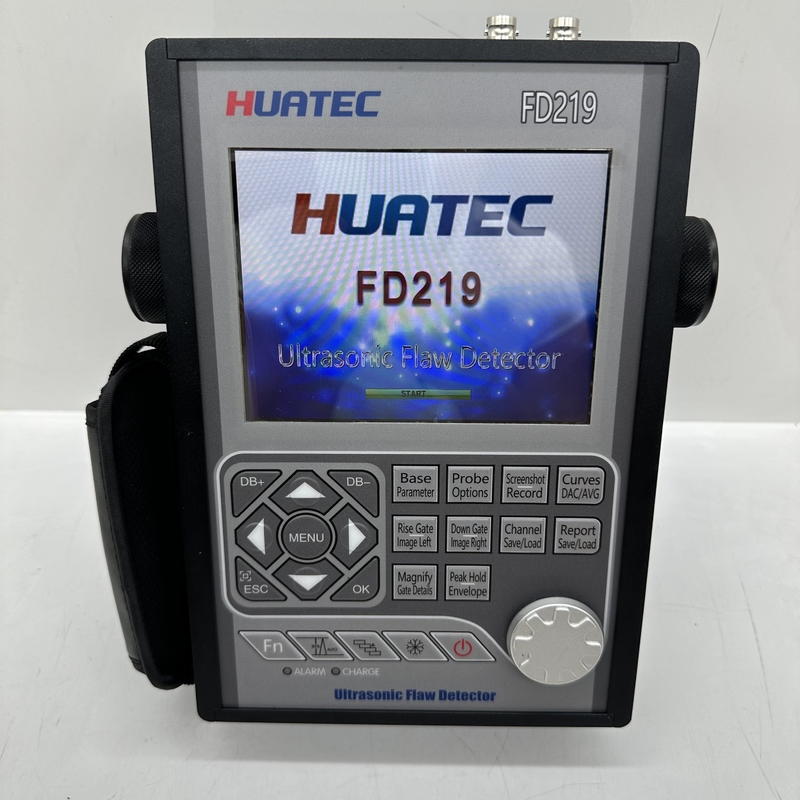

كاشف عيوب الموجات فوق الصوتية الرقمية الشكل المعدني FD219
كاشف العيوب HUATEC FD219 هو كاشف عيوب صوتي رقمي صناعي محمول يمكنه اكتشاف وتحديد موقع وتقييم وتشخيص العيوب المختلفة (الشقوق والإدماج والمسام ، إلخ).) في القطعة، بسهولة، دون ضرر، ودقة.
| نطاق القياس: من 0 إلى 15000 ملم، عند سرعة الصلب |
| تكرار النبض تردد يتراوح من 20 هرتز إلى 2000 هرتز |
| سرعة المادة: 1000 إلى 20000 متر/ثانية |
| تكرار النبض تردد يتراوح من 20 هرتز إلى 2000 هرتز |
| نطاق ديناميكي: أكثر من 40 ديسيبل |
| l خطية النظام: أفقي: +/- 0.2% FSW، |
| الرأسي: 0.25% FSH، دقة المضخم +/-1 ديسيبل. |
| قوة القرار: أكثر من 40 ديسيبل |
| الحساسية: أكثر من 50 ديسيبل ((حفرة عميقة 200 ملمF2 ذات قاع مسطح) |
| l رفض (إلغاء): 0 إلى 80٪ من ارتفاع الشاشة الكاملة |
| 1 الضوضاء: أقل من 10% |
| شاشات مراقبة البوابات: بوابتان مستقلتان يمكن التحكم بهما على امتداد نطاق المسح بأكمله |
| مكاسب: 110 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل |
| عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 20 ميغاهرتز |
| إزاحة النبض: أكثر من 32 ديسيبل |
| تأخير العرض: -20 إلى 3400 ميكروسكيل |
| تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs |
| 1 أنماط الاختبار: صدى النبض، عنصر مزدوج والنقل عبر |
| النبض: نبض موجة قابل للتعديل |
| l طاقة النبض: 100 فولت، 200 فولت، 250 فولت، 300 فولت، 500 فولت يمكن اختيارها |
| إصلاح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، RF |
| الوحدات: بوصة أو مليمتر |
| * اتصالات المحولات: BNC أو LEMO |
| متطلبات الطاقة: التيار المتردد 100-240 فاكس، 50-60 هرتز |
| درجة حرارة التشغيل: -10°C إلى 50°C، درجة حرارة التخزين: -30°C إلى 50°C |
| نطاق القياس: من 0 إلى 15000 ملم، عند سرعة الصلب |
| تكرار النبض تردد يتراوح من 20 هرتز إلى 2000 هرتز |
| سرعة المادة: 1000 إلى 20000 متر/ثانية |
| تكرار النبض تردد يتراوح من 20 هرتز إلى 2000 هرتز |
| نطاق ديناميكي: أكثر من 40 ديسيبل |
| l خطية النظام: أفقي: +/- 0.2% FSW، |
| الرأسي: 0.25% FSH، دقة المضخم +/-1 ديسيبل. |
| قوة القرار: أكثر من 40 ديسيبل |
| الحساسية: أكثر من 50 ديسيبل ((حفرة عميقة 200 ملمF2 ذات قاع مسطح) |
| l رفض (إلغاء): 0 إلى 80٪ من ارتفاع الشاشة الكاملة |
| 1 الضوضاء: أقل من 10% |
| شاشات مراقبة البوابات: بوابتان مستقلتان يمكن التحكم بهما على امتداد نطاق المسح بأكمله |
| مكاسب: 110 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل |
| عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 20 ميغاهرتز |
| إزاحة النبض: أكثر من 32 ديسيبل |
| تأخير العرض: -20 إلى 3400 ميكروسكيل |
| تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs |
| 1 أنماط الاختبار: صدى النبض، عنصر مزدوج والنقل عبر |
| النبض: نبض موجة قابل للتعديل |
| l طاقة النبض: 100 فولت، 200 فولت، 250 فولت، 300 فولت، 500 فولت يمكن اختيارها |
| إصلاح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، RF |
| الوحدات: بوصة أو مليمتر |
| * اتصالات المحولات: BNC أو LEMO |
| متطلبات الطاقة: التيار المتردد 100-240 فاكس، 50-60 هرتز |
| درجة حرارة التشغيل: -10°C إلى 50°C، درجة حرارة التخزين: -30°C إلى 50°C |

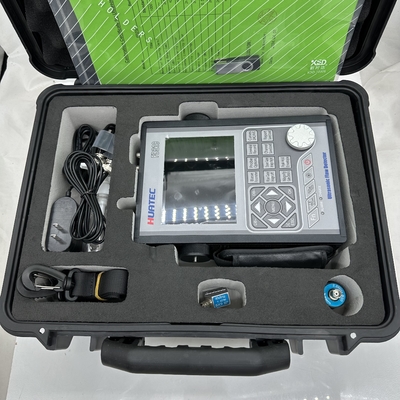

الحزمة القياسية:المضيف ، المسبار المستقيم 2.5MHz 20mm ، زاوية المسبار 4MHz 8X9 60 درجة ، كابل اتصال المسبار ، محول الطاقة وكابل ، برنامج الكمبيوتر ، كابل الاتصال ، دليل المستخدم ، شهادة المعايرة ، غلاف الأداة
