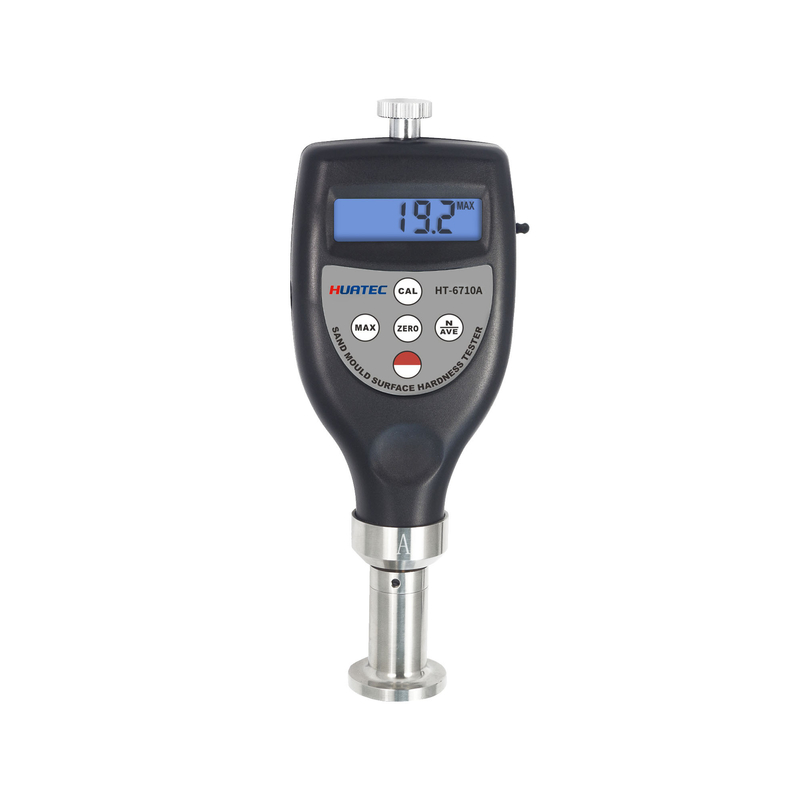

اختبار صلابة سطح القالب الرملي من HUATEC HT-6710A / B / C

اختبار صلابة سطح القالب الرملي من HUATEC HT-6710A / B / C

1دليل نموذجي

2الخصائص

* يلبي معايير DIN 53505 ، ISO 868 ، ISO 7619 ، ASTMD 2240 ، JISK7215.
* يستخدم اختبار صلابة سطح القالب الرملي لقياس صلابة سطح القالب الرملي / جوهر القالب الرطب وتوفير المعلمات التقنية لصياغة عملية التشكيل.

يتم تقسيم صلابة سطح العفن الرملي إلى ثلاثة أنواع: A ، B و C ، النموذج الشائع هو النوع B ، من بينها:
النوع A: مناسب لاختبار صلابة السطح للقالب الرملي الدقيق / النواة في صب الضغط المنخفض والمتوسط يدوياً أو ميكانيكياً.
النوع B: مناسبة لاختبار صلابة السطح من العفن الرملي الدقيق والكبير / النواة في صب الضغط المنخفض والمتوسط يدويا أو ميكانيكيا.
النوع C: مناسب لاختبار صلابة سطح العفن الرملي في صب الضغط العالي.
* وحدة اختبار صلابة النوع B لسطح العفن الرملي هي (g/mm2) ، ولكن من المعتاد استخدام صلابة H (A/B/C) بدلاً من الوحدة. لأن قيمها مرتبطة ومتسقة ،القيمة المقابلة للقسوة كبيرة أيضًا عندما تكون القيمة الوحدية كبيرة (g/mm2).
* مع وظيفة حساب المتوسط.
* وظيفة إيداع القيمة القصوى.
* وظيفة إنذار انخفاض الجهد
* استخدم مخرج بيانات USB للاتصال بالكمبيوتر
* توفير خيار خروج البيانات بلوتوث.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* وحدة اختبار صلابة النوع B لسطح العفن الرملي 2 هي (g / mm ) ، ولكن من المعتاد استخدام الصلابة H ((A / B / C) بدلاً من الوحدة.كن متسقًا، والقيمة المقاومة للقسوة 2 كبيرة أيضا عندما تكون القيمة الوحدية كبيرة (غ/ملم).

* مؤشر الجهد المنخفض

* يعطي العرض الرقمي قراءة دقيقة دون تخمين أو أخطاء.

* إيقاف التشغيل التلقائي لتوفير الطاقة.

* المعلمات الداخلية: لديها وظيفة قفل القيمة القصوى، حساب القيمة المتوسطة والإنذار تحت الجهد.

* مصدر الطاقة: بطارية AA (UM-3) بقوة 2x1.5v

* حالة التشغيل: درجة الحرارة 0 ~ 40 ̊C الرطوبة < 80%

* الحجم: 162x65x28ملم (6.4x2.6x1.1 بوصة)

* الوزن: حوالي 170 غراماً (بدون حساب البطاريات)

* إيقاف التشغيل: 2 أوضاع إيقاف التشغيل يدوياً في أي وقت بالضغط على مفتاح التشغيل حتى يظهر إيقاف التشغيل على الشاشة أو إيقاف التشغيل التلقائي بعد دقيقتين من آخر تشغيل مفتاح.

3مبدأ العمل

وفقًا لمبدأ أن القوة على الربيع خطية مع السباق ، يتم تحويل السباق إلى قيمة من خلال جهاز الاستشعار. وحدة صلابة سطح رمل التشكيل B 2 هي (g / mm),ولكن من المعتاد أن تُعرض من حيث صلابة H ((A / B / C) بدلاً من الوحدة. لأن كمياتها مرتبطة ومتسقة،قيمة الدرجة المقابلة 2 كبيرة أيضا عندما تكون القيمة الوحدية كبيرة (g/mm).

4المواصفات

الشاشة: 4 أرقام، 10 مم شاشة LCD

النطاق: 0 ~ 100 H ((A / B / C)

نطاق القياس: 10 ~ 90 H ((A / B / C)

دقة: 0.1 H ((A/B/C)

انحراف القياس: ≤ ± 1H ((A/B/C)

5إجراءات القياس

5.1 عينة الاختبار الحد الأدنى لسمكها محدد في معيار مختلف، انظر الجزء 1. يجب أن تسمح العينة بأخذ القياس على الأقل 12 ملم من أي حافة.يجب أن يكون سطح العينة مسطحًا وموازيًا للسماح لوجه المضغط بالاتصال بالعينات على مساحة لها نصف قطر لا يقل عن 6 ملم من مسبار الدورومتريمكن تصميم العينة من قطع طبقة لتلبية متطلبات الاختبار.ومع ذلك قد لا تتفق القياسات التي تم إجراؤها على هذه العينات مع تلك التي تم إجراؤها على العينات الصلبة، نظراً لأن سطح بين الطبقات ليس في اتصال كامل.

5.2 اضغط واطلق مفتاح تشغيل لتشغيل الجهاز.

5.3 اضغط على مفتاح "MAX" حتى تظهر علامة "MAX" على الشاشة.

5.4 تمسك المقياس الرأسي مع نقطة المضرب على بعد 12 ملم على الأقل من أي حافة. ضع قدم الضغط على العينة بأسرع ما يمكن، دون صدمة.الحفاظ على القدم بالتوازي مع سطح العينة- تطبيق قوة كافية للحصول على اتصال ثابت بين قدم الضغط والعينات.

5.5 لأخذ القياس التالي، فقط اضغط على مفتاح "صفر" وكرر 6.4. من ناحية أخرى، يمكنك الضغط على مفتاح "حجز أقصى" حتى تختفي علامة "ماكس" من الشاشة. ثم كرر الخطوة 6.3 و 6.4.

5.6 إذا كان هناك حاجة إلى قراءة أخرى غير القياس الأقصى، فلا حاجة إلى تعيين علامة MAX على الشاشة. في هذه الحالة، تكون القراءة على الشاشة قيمة فورية.فقط ابقي مقياس الثقل في مكانه دون حركة و احصل على القراءة بعد الفترة الزمنية المطلوبة (عادة أقل من ثانية واحدة).

5.7 كيفية أخذ القيمة المتوسطة

5.7.1 للحصول على القيمة المتوسطة لعدة مرات من القياسات، ما عليك سوى الضغط وإطلاق مفتاح "N/AVE" لتظهر الرمز "N" على الشاشة، تليها رقم من 1 إلى 9 مع البديل "لا".هنا الرقم هو أوقات القياسات المستخدمة لحساب القيمة المتوسطة. في كل مرة تضغط وتطلق مفتاح N / AVE ، سيزيد الرقم 1.والرقم سوف يصبح 1 بينما تضغط على مفتاح N/AVE عند 9.

5.7.2 ضبط الرقم إلى الرقم المطلوب وضغط على مفتاح "ماكس" أو مفتاح "صفر" للعودة إلى حالة القياس أو الانتظار لعدة ثوان حتى "0" على الشاشة.

5.7.3 إجراء القياسات وفقاً للخطوات من 5.3 إلى 5.5تأكد من أن كل اختبار يجب أن يكون على بعد 6 ملم. كل مرة تأخذ قياس، القراءة وأوقات القياسات تظهر على الشاشة. عندما تكون أوقات القياس تساوي العدد المحدد,تظهر الوحدة أولاً قراءة آخر قياسات ، ثم تظهر متوسط قيمة آخر قياسات NN ، تليها 2 صوت صوتي ، مع رمز AVE على الشاشة.7.4 لأخذ القيمة المتوسطة القادمة، فقط كرر 5.7.3.57.5 لتحرير من متوسط القياس، فقط اضغط على ‬N/AVE‬ حتى يختفي ‬N‬.

6فحص المعايرة

للتحقق مما إذا كان الجهاز دقيقا، فقط إدخال المضخة في فتحة من كتلة الاختبار المعايرة.تطبيق قوة كافية لإجراء اتصال راسخ بين السطح العلوي للكتلة الاختبارية وقدم الضغطيجب أن تتفق القراءة مع القيمة المسجلة على كتلة الاختبار. إذا لم يكن كذلك، قم ببساطة بتعديل الصفر وتعديل النهاية العالية.

6.1 المعايرة الصفرية عقد المقياس العمودي مع نقطة العامل معلقا في الهواء ، يجب أن تكون القراءة على الشاشة 0. إذا لم يكن كذلك ،اضغط على مفتاح صفر لجعل جهاز الاختبار يعرض 0.

6.2 معايرة متقدمة فقط ضع المُدخل على زجاج مسطح ، وطبق قوة كافية لإجراء اتصال ثابت بين الزجاج وقدم الضغط. يجب أن تكون القراءات على الشاشة بين 99.5 و 101إذا لم يكن كذلك، اضغط على مفتاح "CAL key" لتنفيذ معايرة متقدمة.

7استبدال البطارية

7.1 عندما يظهر رمز البطارية على الشاشة، حان الوقت لاستبدال البطاريات.

7.2 ابعد غطاء البطارية عن جهاز الاختبار واخرج البطاريات.

7.3 تثبيت البطاريات مع إيلاء اهتمام دقيق إلى القطبية.

8. الملحقات

الملحقات القياسية: حقيبة حمل 1 جهاز دليل تشغيل 1 جهاز شهادة معايرة 1 جهاز

الملحقات الاختيارية: كابل وبرمجيات لRS232C
