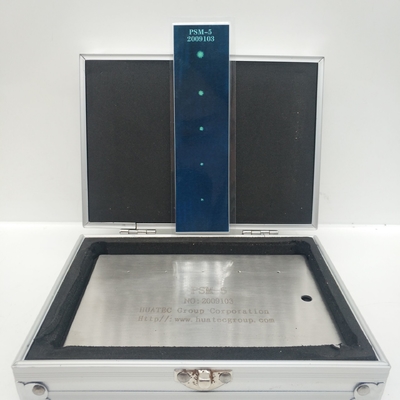

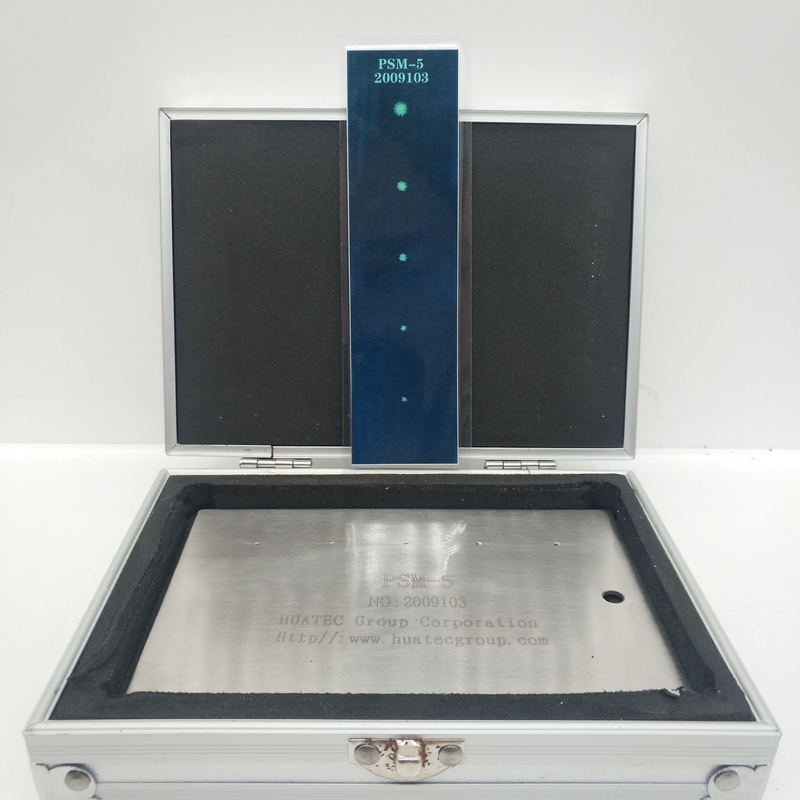

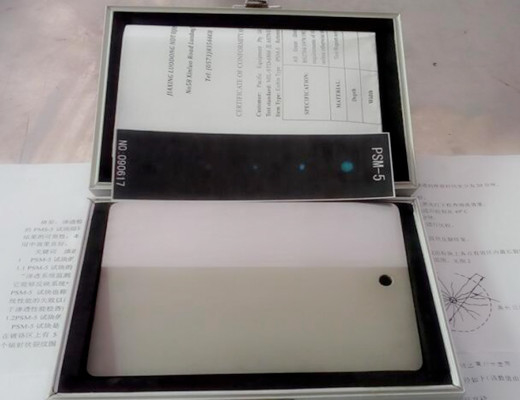

لوحة مراقبة نظام الاختراق,لوحة من الفولاذ المقاوم للصدأ سميكة 0.090 بوصة و مقاس 4 × 6 بوصة شريط مغلف بالكروم يمتد على طول جانب واحد من اللوحةخمسة مراكز الشقوق على مسافة متساوية في طلاء الكروم في ترتيب الحجم؛ الأكبر مرئية بسهولة مع حساسية منخفضة الخارقات، في حين أن الأصغر من الصعب ملاحظتها حتى مع المواد عالية الحساسية.المجاورة للجزء المصفوف بالكروم هي منطقة قشرة من "الخامة المتوسطة"، لتحديد خصائص غسيل الاختراق.

• تتوفر لوحة PSM-5 في إصدارين. يتم تصنيع كلا الإصدارين وفقاً للمواصفات:
  • النوع الذي تم تفجيره بالصخور- يحتوي على شريط كروم تم صعقه قليلاً من أجل تضييق السطح.
  • النوع السلس- الشريط المصفوف بالكروم في النسخة الثانية غير مُصَبَّح بالحصى.
• معالجة لوحة PSM-5 تلبي متطلبات MIL-STD-6866 و ASTM E-1417 للتحقق من النظام اليومي.

استخدام كتلة اختبار PSM-5

يمكن أن توفر "كتلة اختبار مراقبة نظام الاختراق" طريقة لتحديد الأداء المستمر لنظام فحص اختراق السائل بسرعة.والتي يمكن أن تعكس العوامل المختلفة في النظام. ️ العوامل الكيميائية ومواد التنظيف وصناديق التجفيف ومواد التطور طبيعية أم لا.يمكن أن تكشف عن فقدان الأداء المفاجئ لكل عامل، وبالتالي تحذير المشغل من فشل أداء النظام لتجنب الأخطاء والإغفال.كتلة الاختبار PSM-5 هي الأداة الأكثر عملية للتفتيش على الاختراق لتلبية متطلبات MIL-STD-6866 و ASTM E1417، كما أنها تلبي متطلبات P&WA TAM146040.

شكل وهيكل كتلة اختبار PSM-5

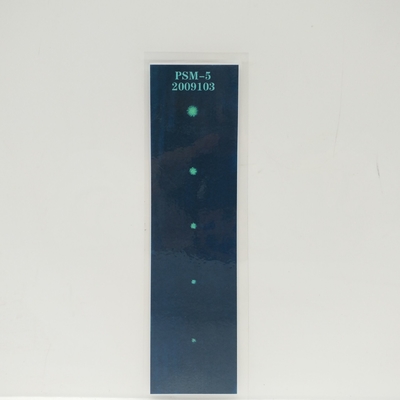

تم تصنيع كتلة الاختبار PSM-5 وفقًا لمعيار P&WA ، وتكون مصفوفة من الفولاذ المقاوم للصدأ ، وينقسم السطح إلى جزأين: منطقة التلوين الكرومية ومنطقة نفخ الخيوط ،هناك 5 شقوق مشعة من أحجام مختلفة موزعة بالتساوي على منطقة التلوين الكروم، تشكله وحجمها يظهر في الشكل 1. نمط من 5 الشقوق الإشعاعية على كتلة الاختبار هي دائرة على شكل نجمة أو شكل شعاعي.و منطقة رمل النفخ هي خرف متوسط.
