تفاصيل المنتج:
|
| اسم المنتج: | كتل معايرة UT | المواد: | CS SS AL |
|---|---|---|---|
| الوزن الإجمالي: | 8 كلغ | الحجم: | 25x100x300 ملم |
| إبراز: | وحدات معايرة IIW V-1 UT,وحدات معايرة أداة NDT UT,وحدات معايرة SS AL للمواد UT,NDT Instrument UT Calibration Blocks,SS AL Material UT Calibration Blocks |
||
IIW V-1 CS SS AL مواد UT وحدات المعايرة NDT أداة

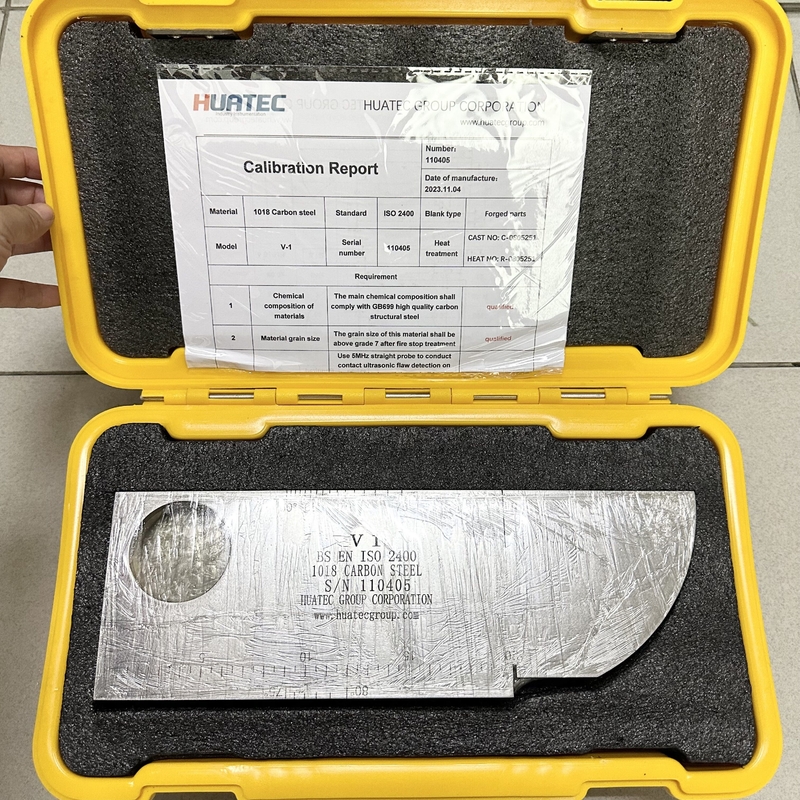

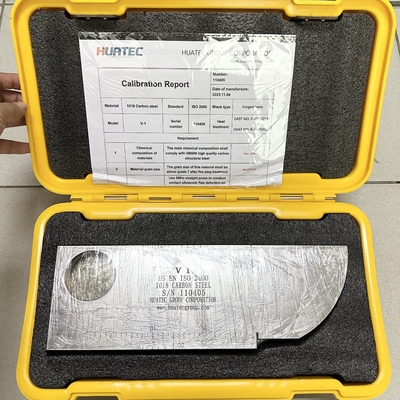

كتلة معايرة IIW V1
المعيار: ISO2400-1972E
يطلق على كتلة اختبار IIW (كتلة اختبار V-1) أيضًا كتلة اختبار هولندية.إنها كتلة اختبار قياسية دولية تمت الموافقة عليها من قبل معهد اللحام الدولي (IIW) وتوصي بها المنظمة الدولية للمعايير (ISO)الشكل والحجم في الشكل 1-1:
نقاط الاستخدام الرئيسية:
(1) يمكن قياس النطاق الديناميكي والخطية الأفقية ونطاق اكتشاف الموجات الطولية لجهاز الكشف عن العيوب باستخدام كتلة اختبار سمكها 25 ملم.
(2) تم استخدام القوس 50 و 1.5 خلال الثقب لتحديد هامش الحساسية من زاوية انكسار المسبار المنحني ومسبار موجة طولية مستقيمة.من الممكن أيضا أن تقدير تقريبا حجم المنطقة العمياء من المسبار المستقيم وقدرة اختراق أداة القياس جنبا إلى جنب مع المسبار.
(3) يتم قياس نقطة الإصابة والمساحة العمياء للمسبار الميل باستخدام سطح قوس R100mm ، ويمكن تصحيح نسبة محور الوقت ونقطة الصفر.
(4) يمكن قياس الدقة الطولية للمسبار المستقيم بمسطح الشق 85mm و 91mm و 100mm.
(5) استخدم حافة الزاوية اليمنى من كتلة الاختبار لقياس زاوية انحراف شعاع الصوت للمسبار الميل.
