تفاصيل المنتج:
|
| السرعة المادية: | 100 20000 م / ث | النطاق الديناميكي: | ≥38 ديسيبل |
|---|---|---|---|
| مخلفات الحساسية: | > 62 ديسيبل | رفض (قمع): | من 0 إلى 80٪ من ارتفاع ملء الشاشة |
| تردد تكرار النبض: | 30-3000 هرتز | قدرة الميز: | > 40 ديسيبل (5P14) |
| الخطية: أفقية: | +/-0.2% FSW، عمودي: 2.5% FSH، دقة مكبر الصوت +/-1 ديسيبل. | النطاق: | 0-25000 ملم، بسرعة الفولاذ |
| إبراز: | كاشف أخطاء بالموجات فوق الصوتية المتقدمة,كاشف أخطاء بالموجات فوق الصوتية 0-25000 مم |
||

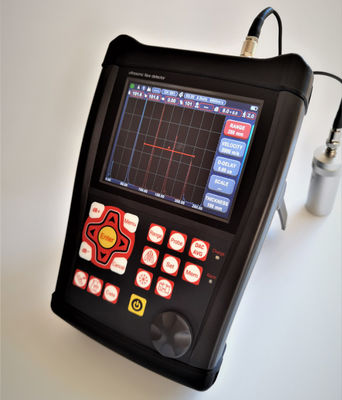

HUATEC FD620 جهاز الكشف عن العيوب بالموجات فوق الصوتية مع تطبيق محمول
| سمة المنتج | المعلم التقني |
| اسم المنتج | كاشف عيوب بالموجات فوق الصوتية |
| النطاق | 0-25000 ملم، عند سرعة الصلب |
| النطاق الديناميكي | ≥38dB |
| تردد تكرار النبض | 30-3000 هرتز |
| رفض (إلغاء) | 0 إلى 80% ارتفاع الشاشة الكاملة |
| خطية | الأفقي: +/- 0.2% FSW، الرأسي: 2.5% FSH، دقة المضخم +/-1 DB |
| قوة الحل | > 40 ديسيبل (5P14) |
| سرعة المادة | 100~20000m/s |
| الحساسية المتبقية | > 62 ديسيبل |
| نوع المنتج | محرك تحديد الخطأ بالموجات فوق الصوتية، ماسح الضعف بالموجات فوق الصوتية |
★معايرة المسبار، صنع المنحنى والعمليات الأخرى يتم استدعاءها من قبل مربع الحوار في العملية بأكملها، لا حاجة لقراءة دليل
★ جميع الأدوات تضمنت ما تحتاجه: DAC، AVG، Bscan اللون، AWS، الخ
★ تردد تكرار النبض: 30-3000 هرتز، تعديل دقيق، الفحص عالية السرعة، لا تفوت الكشف أبدا
★ نسبة إشارة عالية إلى الضوضاء، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالية لظروف العمل الصعبة
★ 10 أرقام AD، العينات عالية السرعة يؤدي إلى أفضل الرسم البياني الصدى مع جميع التفاصيل. حساسة ويمكن الكشف عن حتى عيوب صغيرة
★ شاشة واضحة باللون الحقيقي. واجهة مستخدم مفيدة تجعل العملية أسهل بكثير.
★ تسجيل الفيديو عالية السرعة في الوقت الحقيقي للكشف عن العيوب. تخزين بيانات USB غير محدود.
★ اتصال الأسنان الزرقاء، التطبيق المحمول يولد تقرير الكشف عن العيوب في الموقع ويقرر الطباعة
★ معايير IP65. سبيكة + جيل السيليكا حالة، ضد الماء والغبار، صلبة ودائمة. دعم التخفيف يجعلها تقف في أي زاوية.
★ البطارية تستمر لمدة 15 ساعة لشحنها مرة واحدة. كل بطارية لديها جهاز تحكم شحن خاص بها لذلك مع بطاريتين يمكن أن تعمل على مدار الساعة.
المواصفات
النطاق: 0-25000 ملم، عند سرعة الصلب
سرعة المادة: 100 ∼ 20،000 متر / ثانية
تردد تكرار النبض: 30-3000 هرتز
النطاق الديناميكي: ≥38dB
خطية: أفقية: +/- 0.2% FSW، عمودية: 2.5% FSH، دقة المضخم +/- -1 ديسيبل.
قوة الحل:> 40 ديسيبل (5P14)
الحساسية المتبقية:> 62dB
الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة
500 إعداد مستقل، أي معيار يمكن إدخاله بحرية، يمكننا العمل في المشهد دون كتلة الاختبار؛
ذاكرة كبيرة من 1000 A الرسم البياني
أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر
أنواع المسبار: مستقيم واحد، زاوية واحدة، مستقيم مزدوج، زاوية مزدوجة، من خلال، الزحف، السطح
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكروسكيل
تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs
بطارية ليثيوم أيون قابلة لإعادة الشحن الداخلية بقوة 7.2 فولت عند 8000 ميلاواط
15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
4 ساعات وقت شحن نموذجي
H × W × D ((ملم): 260 × 175 × 60 (ملم)
وزن:1.2 كجم
درجة حرارة التشغيل: -10°C إلى 50°C
درجة حرارة التخزين: -30°C إلى 50°C
طاقة النبض: 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار
تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 20 ميغاهرتز
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الحساسية: 120 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات المحول: BNC أو LEMO
الوظائف
العرض الآلي لموقع العيب الدقيق ((عمق d، المستوى p، المسافة s، عرض،sz dB،ф).
تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG / AVG أو DAC ، وتسريع الإبلاغ عن قبول العيوب أو رفضها.
معايرة تلقائية للمحول نقطة الصفر والزوايا والحافة الأمامية والسرعة المادية.
من السهل صنع واستخدام DAC و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه.
من خلال توصيل قرص الذاكرة، يمكن للوحدة الحصول على ذاكرة غير محدودة
صنع الفيديو الآلي من عملية الاختبار واللعب؛ استخدام U Disk، وطول الفيديو غير محدود.
الفحص باللون
هناك 13 معيار دولي مدمج في الوحدة.
اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.1.
ميزة تصحيح السطح المنحني
وظيفة قياس ارتفاع الشق
بوابة تكبير: انتشار نطاق البوابة على عرض الشاشة بأكملها.
وظيفة مكاسب تلقائية
غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 60 هرتز وغلاف لعرض الفحص A-scan.
احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم مع المسح الحي للفهم السهل لنتائج الاختبار.
مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت.
إنذار: بيب و LED.
ساعة الوقت الحقيقي
ملء الصدى.
إلتقطوا الهدف
لون الصدى داخل البوابة

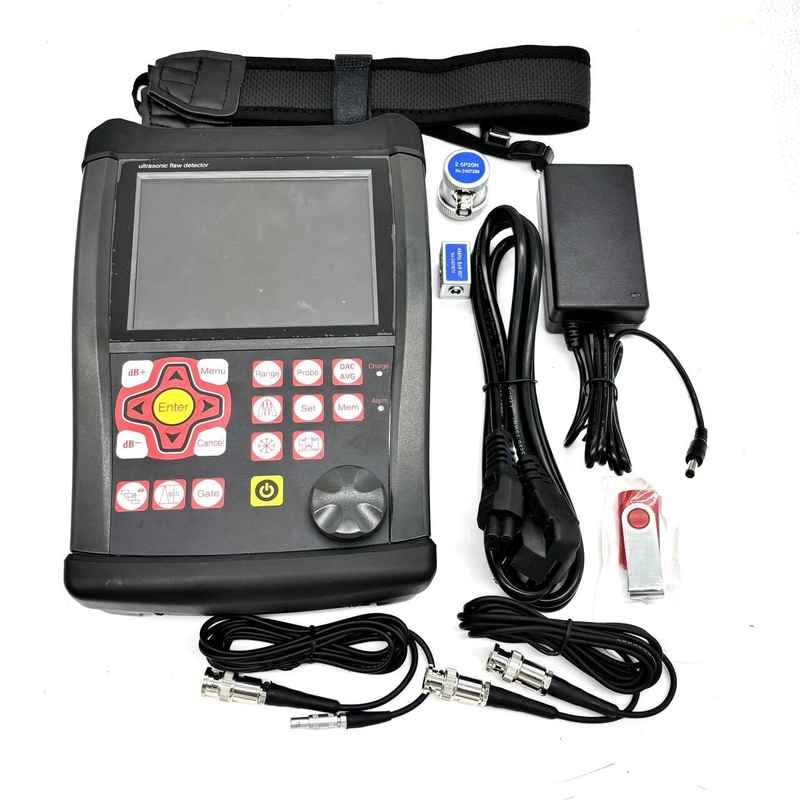

الحزمة القياسية
كاشف عيوب بالموجات فوق الصوتية المحمول FD620 1
محول شعاع مستقيم (4 ميغاهرتز، Φ10) 1
محول شعاع الزاوية (4 ميغاهرتز، 8 مم × 9 مم، 60 درجة) 1
كابل الاتصال للمحول (BNC-LEMO 00،أو اختياري LEMO 01-LEMO 00) 1
بطارية الليثيوم أيون قابلة للإعادة الشحن، 8 آمبر ساعة 1
إمدادات الطاقة/وحدة الشحن 1
دليل تشغيل باللغة الإنجليزية 1
برنامج التطبيق 1
الحزام 1
