تفاصيل المنتج:
|
| محور X السكك الحديدية المنزلية: | ≤0.5μm /80mm | تحديد المواقع على المحور X مسطرة صريف: | 0.1 ميكرومتر |
|---|---|---|---|
| الدقة الخطية: | ±±(1.5+|0.2H|)ميكرومتر | قوس دائري: | ± ± (2 + R / 8) ميكرومتر |
| استقامة: | .80.8 ميكرومتر/100 مم | طول أخذ العينات-L: | 0.08、0.25、0.8、2.5、8 (مم) |
| خطأ إشارة: | ± 5% | تكرار الإشارة: | 2٪ |
| إبراز: | الرسم البياني للخطوط العريضة لجهاز الاختبار المتكامل,الرسم البياني للشكل الموجوي,الرسم البياني للشكل الخام,Waviness Profilometer Roughness Contour Graph,Roughness Contour Graph |
||

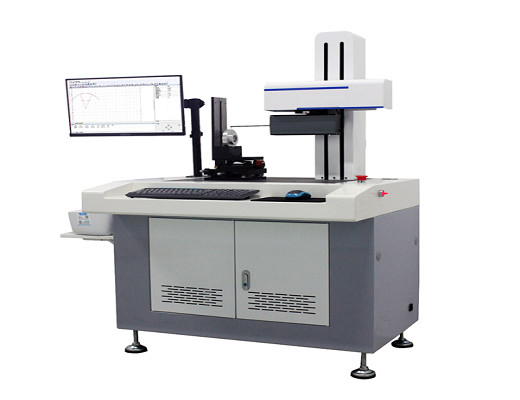

SRT-7150 سطح الخامة المحيط الرسم البياني الموجة الملفي المختلطة آلة الاختبار
SRT-7150 هي معدات آلة قياس متكاملة لقياس خشونة السطح وقياس المحاور.
يتم قياس و تحليل خشونة السطح و ملامح مختلف قطع العمل باستخدام نظام قياس الشبكية عالية الدقة ، والسكك الحديدية الدقيقة عالية ،محرك خطي عالي الأداء بدون اتصال، وحدة قياس الخامة عالية الأداء، وتكنولوجيا نظام التحكم بالحاسوب عالية الأداء والبرمجيات متعددة الوظائف المثالية.
يمكن للجهاز قياس مختلف المعلمات للمكونات الميكانيكية المختلفة ، مثل المعلمات المميزة للخط المستقيم والقطع العرضي ، ومعلمات موجة السطح ، ومعلمات الخامة وهلم جرا.
يمكن أن تقيس مستقيمية، والميل، معالجة الزاوية، معالجة الدائرة (المسافة من الخط المستقيم إلى خط ملمس، المسافة من مركز الدائرة إلى مركز الدائرة، نصف قطر القوس،المسافة من نقطة التقاطع إلى مركز الدائرة، المسافة من مركز الدائرة إلى خط مستقيم ) ، معالجة خط نقطة (مسافة من نقطة التقاطع إلى خط مستقيم، المسافة من نقطة التقاطع إلى مركز الدائرة،نقطة تقاطع خطين مستقيمين، المسافة من نقطة التقاطع إلى نقطة التقاطع ) ، المنحنى اللوغاريتمي، عرض القناع، عمق القناع، مسافة حافة القناع، مسافة وسط القناع، الميل، المسافة الأفقية،المسافة العمودية والمعايير الأخرى لشكل أجزاء مختلفة.
وهي مناسبة لصناعة المحامل ، والمعالجة الميكانيكية ، والسيارات ، والدراجات النارية ، والأجهزة الدقيقة ، وأدوات الدقة ، والقوالب ، والأدوات ، والمكونات البصرية وغيرها من الصناعات.
المعلمات التقنية:
| نموذج المشروع | SRT-7150 | |
|
محور X السكة الحديدية المنزلية |
دقة الحركة | ≤0.5μm /80mm |
|
تحديد موقع المحور X حاكم الشبكة |
القرار |
0.1 ميكرومتر
|
| مكان الإنتاج | الصين | |
| مستشعر البيانات | القرار | 0.02μm |
| مكان الإنتاج | المستوردة من الخارج | |
| دقة النظام | 65536:1 | |
| دقة خطية | ≤±(1.5+ 0.2Hm | |
| القوس الدائري | ≤±(2+R/8) μm | |
| الزاوية | ≤±2′ | |
| التوالي | ≤ 0.8μm/100mm | |
| قياس الخام | ||
| نطاق القياس | محور إكس | (را)0.01 - 10μm |
| محور Z1 | ± 500μm | |
| معايير التقييم |
معايير تقييم الخام: Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及 Rmr ((c) ؛ معايير تقييم درجة الارتفاع:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c) ؛ معايير تقييم الخط الأصلي:Pa،Pz،Pq،Pt،Pp،Pv،Pc،Pdc،Pdq،Psk،Pku،Psm،Pmr 及 Pmr ((c)) |
|
| طول العينة-L | 0.08,0.25,0.8,2.5،8 ((ملم) ؛ | |
| مدة التقييم | وفقًا لمعيار GB / T10610-2009 | |
| خطأ في الإشارة | ± 5% | |
| إمكانية تكرار الإشارة | 2% | |
| (ب)قياس الروفيل | ||
| نطاق القياس | محور إكس | ≤150ملم |
| محور Z | ≤300mm ((يمكن تعديلها وفقًا لاحتياجات المستخدم) | |
| Z1 | ≤40 ملم | |
| سرعة تحرك الطاولة | 0.05-0.8mm/s (أربعة سرعات ، تنظيم السرعة التلقائي) | |
| بيئة العمل |
درجة الحرارة العاملة: 10°C-30°C ((درجة الحرارة الطبيعية) الرطوبة 20-80%RH لا يوجد مصدر واضح للهزات |
|
| إمدادات الطاقة المطلوبة | 220 فولت 50 هرتز 0.5 كيلوواط سلك الأرض الفردي | |
| حجم الجهاز (الطول × العرض × الارتفاع) | 980×740×1500 ((ملم) | |
| وزن الجهاز | حوالي 120 كجم | |
|
اسم الجزء
|
اسم المشروع |
| الجزء الميكانيكي | إطار أداة المضيف x1 |
| طاولة عمل الرخام x1 | |
| الجدول العالمي لضبط الدقة x1 | |
| نظام الأعمدة x1 | |
| الجهاز المتحرك الأفقي للسكك الحديدية x1 | |
| جزء كهربائي | نظام التحكم الكهربائي x1 |
| شبكة خطية x1 | |
| جهاز استشعار الحدس x1 | |
| الحاسوب x1 | |
| طابعات حبر HP x1 | |
| برنامج قياس خاص x1 | |
|
قطع الغيار القياسية
|
الكرة ذات الحجم القياسي x1 |
| بلوك عالي المستوى x2 | |
| مقياس الوقاحة القياسية x1 | |
| إبرة |
المسبار و إبرة القياس x4 |
| غيرها | صندوق أدوات قياسي x1 |
