تفاصيل المنتج:
|
| عرض النطاق: | 2.5 ميجا هرتز ~ 6 ميجا هرتز | إرسال: | ± 600V_400Hz_125ns |
|---|---|---|---|
| المكاسب: | تلقائي 0 ~ 96 ديسيبل، الخطوة 1 ديسيبل | دقة القياس: | ± 0.01 مم |
| المدى الفعال: | 0.75~1280 ملم | نطاق سرعة الصوت: | 400～9999 م/ث |
| رفع المسافة: | 5 مم (ألومنيوم)، 4 مم (فولاذ كربوني)، 3 مم (فولاذ مقاوم للصدأ) | وضع القياس: | صدى واحد (I-E) ، صدى مزدوج (E-E) |
| تواصل: | RS-485 أو USB2.0 | شاشة عرض: | 1.47 بوصة 320×172 IPS_LCD |
| إبراز: | مقياس سمك الموجات فوق الصوتية بدون اتصال مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية,Electromagnetic Ultrasonic Thickness Gauge |
||
TG-14 جهاز كمبيوتر لوحي بدون اتصال A scan B scan مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية
مقياس سمك الموجات فوق الصوتية TG-14+أداة قياس سمك بدون اتصال لا تتطلب جهاز ربط صوتي ويمكن أن تقيس سمك المواد الموصلية المعدنية أو المغناطيسية.
المعايير الأساسية:
| أخذ العينات | 80MSPS |
| عرض النطاق | 2.5 ميغاهرتز 6 ميغاهرتز |
| إرسال | ± 600V_400Hz_125ns |
| مكاسب | أوتوماتيك 0 ~ 96dB، خطوة 1dB |
| دقة القياس | ± 0.01mm |
| مجموعة سرعة الصوت | 4009999 متر/ثانية |
| النطاق الفعلي | 0.75 1280 ملم |
| متوسط الدرجة | L,M,H معدل التروس الثالث |
| مسافة الرفع | 5mm ((الألومنيوم)) ، 4mm ((أوليد الكربون)) ، 3mm ((أوليد غير المقاوم للصدأ)) |
| نطاق القياس | قياس الفولاذ الكربوني 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| نوع القياس | الألومنيوم والنحاس والحديد والفولاذ الكربوني والفولاذ اللاصق والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ وسبائك التيتانيوم والمواد المعدنية الأخرى |
| قناة القياس | 2* قطعة رقيقة، غرض عام، شريط |
| وضع القياس | صدى واحد (I-E) ، صدى مزدوج (E-E) |
| نمط البحث | الحدود - الحدود، القمة - القمة، القمة - الحدود |
| الوظيفة المساعدة | تجميد تلقائي، مكاسب تلقائية، نوم تلقائي، عرض أشكال الموجات A-scan، هاتف متصل بـ Wi-Fi |
| وظيفة تصحيح | تعديل ارتفاع البوابة، تعديل التأخير، تعديل مكاسب يدوية، معايرة سرعة الصوت، تعويض درجة الحرارة العالية |
| التواصل | رس-485 أو USB2.0 |
| إعادة شحن | 5V2A، واجهة نموذج C |
| شاشة العرض | 1.47 INCH 320 × 172 IPS_LCD |
| حجم الجسم | 178.4 ملم × 42 ملم × 32 ملم |
| عمر البطارية | 3بطارية الليثيوم بقوة 7 فولت 3400mAh لمدة 6 ساعات |
| الوزن | غلاف معدني: 358 غرام غلاف حقن B: 255 غرام حقن C + تفكيك سريع: 289 غرام |
التكوين القياسي
| رقم التسلسل | اسم | كمية | مارك |
| 1 | آلة المضيف | 1 | |
| 2 | مسبار الحرارة الطبيعية | 1 | 4MHz، 42mm*32mm |
| 3 | كابل شحن | 1 | |
| 4 | سدادة الشحن | 1 | |
| 5 | الدليل | 1 | |
| 6 | كتلة اختبار قاعدة الحديد | 1 | |
| 7 | كتلة اختبار الألومنيوم | 1 | |
| 8 | صندوق التعبئة | 1 |
العناصر الاختيارية (يمكن طلبها حسب الحاجة ، غير مدرجة في التكوين القياسي)
| (إس إن) | اسم | كمية | مارك |
| 1 | مسبار درجة حرارة عالية | 1 | 4MHz،Φ33mm*40mm |
| 2 | مسبار الحرارة العادية ذات القطر الصغير | 1 | 4MHz،Φ13mm*36mm |
| 3 | مسبار الحرارة الطبيعية ذات القطر الكبير | 1 | 4MHz،Φ40mm*60mm |
| 4 | الهاتف المحمول | 1 | الهواتف التي تدعم أندرويد و HarmonyOS |
| 5 | الوسادة | 1 | دعم أندرويد، هارموني أوس باد |
| 6 | شاهد | 1 | الساعات التي تدعم أندرويد و HarmonyOS |
| 7 | برامج الكمبيوتر العليا | 1 | برنامج APP |
خصائص الأداة
حجم صغير، سهل الحمل
l لا تتطلب متطلبات سطح القطعة العاملة عالية ، والسطح الخام دون معالجة طحن ، يمكن تحقيق قياس غير اتصال
l ليس حساساً للطلاء ويمكن استخدامه لقياس سمك الأجزاء المطلية
l بدون مقبل صوتي ، يمكن تحقيق قياس سمك قطعة العمل عالية درجة الحرارة ، ويمكن إجراء تعويض درجة الحرارة
الخصائص العامة

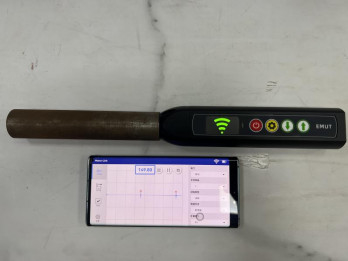

A. الجهاز يتكون من مضيف A وهاتف محمول ، والتي يتم توصيلها لاسلكيا من خلال Wifi
ب، يعتمد الآلة على مبدأ الموجات فوق الصوتية الكهرومغناطيسية، عملية التفتيش لا تحتاج إلى طلاء سطح قطعة العمل، لا حاجة إلى عامل ربط
ج، والمسبار والمضيف متكاملة، يمكن استبدال المسبار

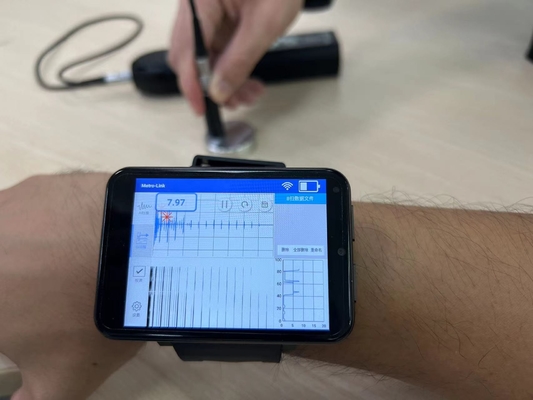

د، متصلة بالهاتف المحمول، جهاز كمبيوتر لوحي بعد فحص A، فحص ب وظائف
E، نوع المسبار القابل للتكوين: المسبار (≤80°C، القياس قصير الأجل) ، المسبار عالي درجة الحرارة (≤800°C، القياس قصير الأجل)
F، مقبض يمكن تكوينه لدرجة حرارة عالية: مقبض قصير (لتلبية متطلبات التفتيش تصل إلى 350 درجة مئوية، وقياس قصير الأجل) ، مقبض طويل (لتلبية متطلبات التفتيش تصل إلى 800 درجة مئوية،قياس قصير الأجل)
