تفاصيل المنتج:
|
| رفع المسافة: | 5 مم (ألومنيوم)، 4 مم (فولاذ كربوني)، 3 مم (فولاذ مقاوم للصدأ) | إرسال: | ± 600V_400Hz_125ns |
|---|---|---|---|
| نطاق القياس: | قياس الفولاذ الكربوني — 1X:160 مم 2X:320 مم 3X:640 مم 4X:1280 مم | أخذ العينات: | 80MSPS |
| عرض النطاق: | 2.5 ميجا هرتز ~ 6 ميجا هرتز | المكاسب: | تلقائي 0 ~ 96 ديسيبل، الخطوة 1 ديسيبل |
| دقة القياس: | ± 0.01 مم | المدى الفعال: | 0.75~1280 ملم |
| إبراز: | مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية,EMAT مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية,وضع APP مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية,EMAT Electromagnetic ultrasonic thickness gauge,APP mode Electromagnetic ultrasonic thickness gauge |
||
TG-14+ A Scan B Scan وضع APP EMAT مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية مع شاشة LCD ملونة
مقياس سمك الموجات فوق الصوتية الكهرومغناطيسي TG-14+ صغير الحجمأداة قياس سمك بدون اتصال لا تتطلب أي مقبلات صوتية ويمكن قياس سمك المعدن أو أي مواد مغناطيسية موصلة.
المعايير الأساسية:
| أخذ العينات | 80MSPS |
| عرض النطاق | 2.5 ميغاهرتز 6 ميغاهرتز |
| إرسال | ± 600V_400Hz_125ns |
| المكاسب | أوتوماتيك 0 ~ 96dB، خطوة 1dB |
| دقة القياس | ± 0.01mm |
| نطاق سرعة الصوت | 4009999 متر/ثانية |
| النطاق الفعلي | 0.75 1280 ملم |
| متوسط الدرجة | L M H معدل التروس الثالث |
| مسافة الرفع | 5mm ((الألومنيوم)) ، 4mm ((أوليد الكربون)) ، 3mm ((أوليد غير المقاوم للصدأ)) |
| نطاق القياس | قياس الفولاذ الكربوني 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| نوع القياس | الألومنيوم والنحاس والحديد والفولاذ الكربوني والفولاذ اللاصق والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ وسبائك التيتانيوم والمواد المعدنية الأخرى |
| قناة القياس | 2* قطعة رقيقة، غرض عام، شريط |
| وضع القياس | صدى واحد (I-E) ، صدى مزدوج (E-E) |
| نمط البحث | الحدود - الحدود، القمة - القمة، القمة - الحدود |
| الوظيفة المساعدة | تجميد تلقائي، مكاسب تلقائية، نوم تلقائي، عرض أشكال الموجات A-scan، هاتف متصل بـ Wi-Fi |
| وظيفة تصحيح | تعديل ارتفاع البوابة، تعديل التأخير، تعديل مكاسب يدوية، معايرة سرعة الصوت، تعويض درجة الحرارة العالية |
| التواصل | رس-485 أو USB2.0 |
| إعادة شحن | 5V2A، واجهة قياسية من النوع C |
| شاشة العرض | 1.47 INCH 320 × 172 IPS_LCD |
| حجم الجسم | 178.4 ملم × 42 ملم × 32 ملم |
| عمر البطارية | 3بطارية الليثيوم بقوة 7 فولت 3400mAh لمدة 6 ساعات |
| الوزن | غلاف معدني: 358 غرام غلاف حقن B: 255 غرام حقن C + تفكيك سريع: 289 غرام |
خصائص الأداة
حجم صغير وسهل النقل
لا تكون متطلبات سطح القطعة عالية ، والسطح الخام دون معالجة طحن ، يمكن تحقيق قياس غير اتصال
لا حساسة للطلاء ويمكن استخدامها لقياس سمك الأجزاء المطلية
بدون ربط صوتي ، يمكن تحقيق قياس سمك قطعة العمل في درجة حرارة عالية ، ويمكن إجراء تعويض درجة الحرارة
الخصائص العامة

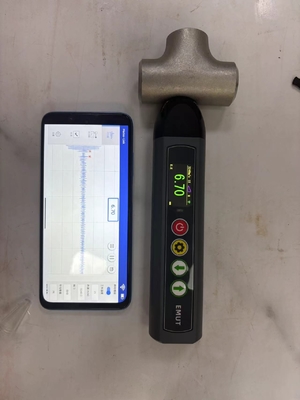

أ. الجهاز يتكون من جهاز استضافة وهاتف محمول متصلين لاسلكياً عن طريق Wifi
ب، يعتمد الآلة على مبدأ الموجات فوق الصوتية الكهرومغناطيسية، عملية التفتيش لا تحتاج إلى طلاء سطح قطعة العمل، لا حاجة إلى عامل ربط
ج، والمسبار والمضيف متكاملة، يمكن استبدال المسبار

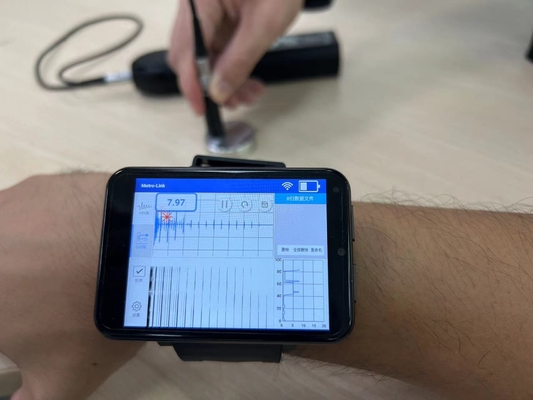

د، متصلة بالهاتف المحمول، جهاز كمبيوتر لوحي بعد فحص A، فحص ب وظائف
E، نوع المسبار القابل للتكوين: المسبار (≤80°C، القياس قصير الأجل) ، المسبار عالي درجة الحرارة (≤800°C، القياس قصير الأجل)
F، مقبض يمكن تكوينه لدرجة حرارة عالية: مقبض قصير (لتلبية متطلبات التفتيش تصل إلى 350 درجة مئوية، وقياس قصير الأجل) ، مقبض طويل (لتلبية متطلبات التفتيش تصل إلى 800 درجة مئوية،قياس قصير الأجل)
التكوين القياسي
| رقم التسلسل | اسم | كمية | مارك |
| 1 | آلة المضيف | 1 | |
| 2 | مسبار الحرارة الطبيعية | 1 | 4MHz، 42mm*32mm |
| 3 | كابل شحن | 1 | |
| 4 | سدادة الشحن | 1 | |
| 5 | شهادة اليد والمعايرة | 1 | |
| 6 | كتلة اختبار قاعدة الحديد | 1 | |
| 7 | كتلة اختبار الألومنيوم | 1 | |
| 8 | صندوق التعبئة | 1 |
العناصر الاختيارية (يمكن طلبها حسب الحاجة ، غير مدرجة في التكوين القياسي)
