تفاصيل المنتج:
|
| قطر الحبال: | 1 إلى 300 مم (0.04 بوصة إلى 11.8 بوصة) | نظام الكمبيوتر: | Windows98 ／ 2000 ／ XP Vista / windows7 |
|---|---|---|---|
| معيار الشهادة: | ASTM1571 | وظيفة مزدوجة: | قدرة LMA و LF |
| السرعة على طول الحبل: | 0 إلى 6 م / ث (0 إلى 6،54 ياردة / ثانية) | نطاق الحرارة: | -10 + 50 درجة مئوية |
| القوة: | تيار متردد 220 فولت ± 10 أوم | درجة حرارة العمل: | -20 ℃ ～ 40 ℃ |
| درجة حرارة التخزين: | -40 ℃ ～ 60 ℃ | الرطوبة النسبية: | ≤90 ％ ر |
| السرعة النسبية لجهاز الاستشعار: | 0.0–6.0 م / ث ، الأمثل ： 0.3-1.5 م / ث | أفضل مساحة جلبة دليل المستشعر: | 2-6 مم ， المساحة المسموح بها ： 0–15 مم |
| الحجم: | 330 × 235 × 190 مم (13 × 9.3 × 7.5 بوصات) | الوزن: | 15 كجم (33 رطلاً) |
| إبراز: | كاشف عيوب الحبل الحديدي,جهاز اختبار كاشف العيوب,جهاز اختبار كاشف العيوب,Flaw Detector Testing Device,Testing Device Flaw Detector |
||
1المواصفات
المعايير: GB/T21837-2008، ASTM E1571-2001 (المواصفات القياسية لفحص الكهرومغناطيسي لخط الأسلاك الحديدية المغناطيسية) ، GB/T5972-2006/ISO 4309:90، GB8918 2006
نطاق الكشف:Φ1.5 ≈ 300 ملم (اختر جهاز استشعار مختلف)
السرعة النسبية بين جهاز الاستشعار والحبل السلكي:0.06.0 م/ث أفضل خيار:0.3 ∙ 1.5 متر/ثانية
أفضل فجوة بين غطاء القيادة والحبل السلكي: 2 ∼6 ملم،الفجوة المسموح بها: 0 ∼15 ملم
نوع الملفات الخارجة: ملفات Word الخارجة
إنذار: إنذار صوتي وضوئي
تحديد موقع الحبل المكسور
دقة الحكم النوعي: 99.99%
التقييم الكمي
خطأ التكرار في الحساسية: ± 0.055%
خطأ العرض: ± 0.2%
خطأ الكشف عن الموقع، ((L): ± 0.2%
الطاقة: 5 فولت مصدر طاقة الكمبيوتر
وزن جهاز الاستشعار: < 10kg (المستشعر العادي)
درجة حرارة البيئة: -10°C~40°C
ضغط الهواء: 86 ~ 106Kpa
الرطوبة النسبية: ≤ 85%
نظام نوافذ جهاز الكمبيوتر الكشف عن الحبل السلكي هو منتج تجديد نظام GB الذي يعتمد على نظرية برامج DOS وإيديولوجية توجيه إنذار العرض في الوقت الحقيقي ويستفيد من Visual Basic6.0 أساس لغة البرمجة، يواصل التجميع ليصبح.
2. وضع النظام

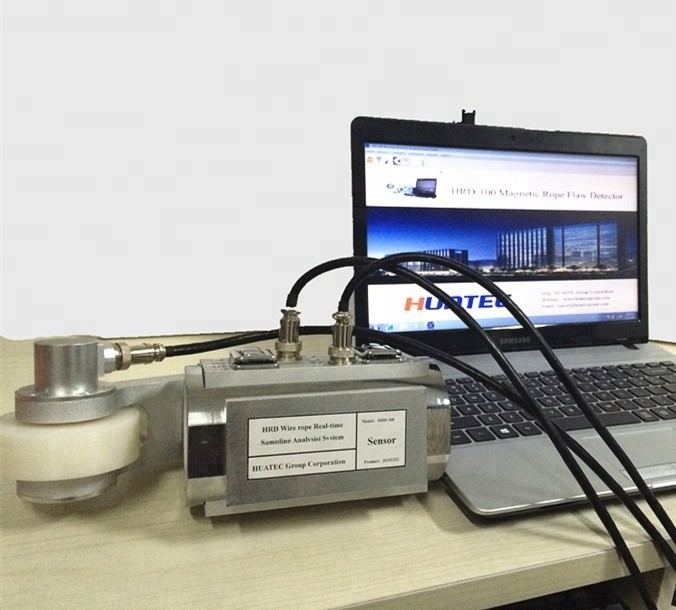

| أجهزة استشعار مغناطيسية (بما في ذلك جهاز تحديد المسافة) | مجموعة |
| جهاز الإنذار في الوقت الحقيقي HUATEC HRD-100 | واحد |
| خط اتصال الإشارة | واحد |
| خط نقل RS232 (أو خط تحويل USB إلى RS232) | واحد |
| حزمة برنامج Windows للأغراض الخاصة | واحد |
| الحاسوب | واحد |
هذا الجزء من نظام الأجهزة يستخدم المستشعر المغناطيسي المحلي والأجنبي المتقدم وحدة العينات البحثية والتطوير المستقلة توحد، من خلال قيادة خط الرئيسي RS232 (أو USB) ،تخزين البيانات مباشرة في الكمبيوتر.
هذا الجزء من برنامج النظام هو في تحليل تحويل الموجات الأساسي، في استخدام لغة البرمجة بصرية أساس 6.0، يحمل على التجميع لتصبح.تحقيق الوظائف مثل جمع البيانات والتحكم، تحليل البيانات، وعرض البيانات، وتخزين البيانات وهلم جرا.إشارة البيانات الملاحظة الديناميكية ووضع التغيير، وعرض الوقت الحقيقي النتيجة التي تم الحصول عليها وإرسال الإنذار ؛ البرنامج زيادة وظيفة التقييم التلقائي ؛في العيب الجزئي الذي تم إظهاره على زيادة القطع العرضي ونسبة مئوية من مساحة القطع الإجمالي؛ البرمجيات و ويندوز متوافقة تماما، وتتناسب مع العملية الثابتة للمستخدم، ويستخدم ملفات Word نموذج تقرير فحص الإنتاج.
هذا البرنامج النظام يمكن أن تكون متوافقة سلك الحبل الكمبيوتر الكشف DOS برمجيات أخذ العينات شكل البيانات، ويمكن تحليل معالجة له.
نظام النوافذ اتخذ إجراء التشغيل المستقل ونظام الفحص الآمن، يمكن أن تكون مناسبة بشكل مريح لكل نوع من أجهزة الكمبيوتر الحديثة،ويكمل سلسلة من إجراءات الفحص.
3إدخال أجهزة الاستشعار

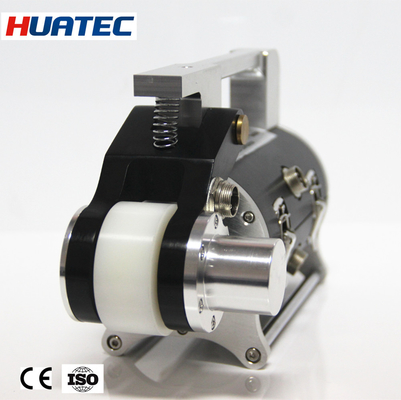

جهاز استشعار مغناطيسي: يتكون جهاز الاستشعار من جهاز تحديد التحول (عجلة قيادة، مكيف) ، وتركيب المغناطيسية ومنظمة أخذ العينات.الحبل السلكي ولها الحركة النسبية، ثمّ يُمْكِنُ أَنْ يَجْمعَ الإشارةَ.
تحديد التحول: تدور العجلة الرائدة دائرة ، ويرسل المكيف الضوئي نبضة تعليمات أخذ العينات ، لتحقيق أخذ العينات في مساحة متساوية.
تثبيت المغناطيسية: عندما الحبل السلكي ولها الحركة النسبية، يكمل إلى الحبل السلكي المغناطيسية المحورية.
تنظيم أخذ العينات: عندما الحبل السلكي والمستشعر لديه الحركة النسبية،عنصر هول تتكون قناة العينات سوف تحويل حبل السلك الماسطيسي حالة التغير في تدفق التسرب في إشارة الجهد المحاكاة.
4جهاز إنذار HUATEC في الوقت الحقيقي
جهاز إنذار HUATEC في الوقت الحقيقي هو جهاز محمول لجمع البيانات متعددة الأغراض، من خلال خط نقل RS232 لإرسال وحفظ إشارة البيانات المتحولة إلى الكمبيوتر،استخدام جهاز الكمبيوتر وحدة المعالجة المركزية وظيفة هائلة على الانترنت وتحليل المعالجة في الوقت الحقيقي، وفقا لقيمة عتبة مماثلة التي سيتم تعيينها مسبقا يرسل الإنذار في الوقت الفعلي. مجموعة واحدة لإعطاء جهاز الاستشعار طاقة طاقة مجموعة بطارية الليثيوم، والمخرج هو 5 فولت.هناك منفذ شحن إضافية ليكون من الممكن لتزويد الشحن ومفتاح الطاقة.
5إدخال البرمجيات
الصورة 3 الوظائف الرئيسية
6خيار جهاز الاستشعار
| جهاز استشعار | قطر الحبل السلكي | أفضل نطاق للكشف |
| HUATEC-F5 | ≤5 ملم | 2 ~ 5 ملم |
| HUATEC-F10 | ≤10 ملم | 5~10ملم |
| HUATEC-F15 | ≤15ملم | 8~15ملم |
| HUATEC-F20 | ≤20ملم | 10~20ملم |
| HUATEC-F25 | ≤25ملم | 15~25ملم |
| HUATEC-F30 | ≤30ملم | 20~30ملم |
| HUATEC-F35 | ≤35ملم | 15~35ملم |
| HUATEC-F40 | ≤40ملم | 30~40ملم |
| HUATEC-S45 | ≤45ملم | 35~45ملم |
| يمكن أن يكون مستشعر آخر المخصصة الإنتاج |
||
