تفاصيل المنتج:
|
| دقة الحركة: | ≤0.5μm /80mm | الطلب على الطاقة: | حوالي 500 واط |
|---|---|---|---|
| تيار مستمر: | 220 فولت ± 10٪ ، 50 هرتز | متطلبات بيئية: | درجة الحرارة - 10 ~ 30 درجة مئوية |
| الرطوبة النسبية: | < 85٪ | ||
| إبراز: | آلة اختبار مقطع الصورة,جهاز اختبار المخطط الكونتوري,آلة اختبار مُحاسبة الصفحة الخام للسطح,Contour Graph ProfilometerTesting Machine,Surface Roughness ProfilometerTesting Machine |
||
| نموذج المشروع | SRT-7150 | |
|
محور X السكة الحديدية المنزلية |
دقة الحركة | ≤0.5μm /80mm |
|
تحديد موقع المحور X حاكم الشبكة |
القرار |
0.1 ميكرومتر
|
| مكان الإنتاج | الصين | |
| مستشعر البيانات | القرار | 0.02μm |
| مكان الإنتاج | المستوردة من الخارج | |
| دقة النظام | 65536:1 | |
| دقة خطية | ≤±(1.5+ 0.2Hm | |
| القوس الدائري | ≤±(2+R/8) μm | |
| الزاوية | ≤±2′ | |
| التوالي | ≤ 0.8μm/100mm | |
| قياس الخام | ||
| نطاق القياس | محور إكس | (را)0.01 - 10μm |
| محور Z1 | ± 500μm | |
| معايير التقييم |
معايير تقييم الخام: Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr ((c) ؛ معايير تقييم درجة الارتفاع:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c) ؛ معايير تقييم الخط الأصلي:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr及Pmr ((ج) |
|
| طول العينة-L | 0.08,0.25,0.8,2.5،8 ((ملم) ؛ | |
| مدة التقييم | وفقًا لمعيار GB / T10610-2009 | |
| خطأ في الإشارة | ± 5% | |
| إمكانية تكرار الإشارة | 2% | |
| قياس الملف | ||
| نطاق القياس | محور إكس | ≤ 150 ملم |
| محور Z | ≤300mm ((يمكن تعديلها وفقًا لاحتياجات المستخدم) | |
| Z1 | ≤40 ملم | |
| سرعة تحرك الطاولة | 0.05-0.8mm/s (أربعة سرعات ، تنظيم السرعة التلقائي) | |
| بيئة العمل |
درجة الحرارة العاملة: 10°C-30°C ((درجة الحرارة الطبيعية) الرطوبة 20-80%RH لا يوجد مصدر واضح للهزات |
|
| إمدادات الطاقة المطلوبة | 220 فولت 50 هرتز 0.5 كيلوواط سلك الأرض الفردي | |
| حجم الجهاز (الطول × العرض × الارتفاع) | 980×740×1500 ((ملم) | |
| وزن الجهاز | حوالي 120 كجم | |
ملاحظة: يمكن تعديل المعلمات التقنية المذكورة أعلاه وفقًا للاحتياجات الفعلية للمستخدمين. نرحب باستشارة فنيينا حول مختلف القضايا.

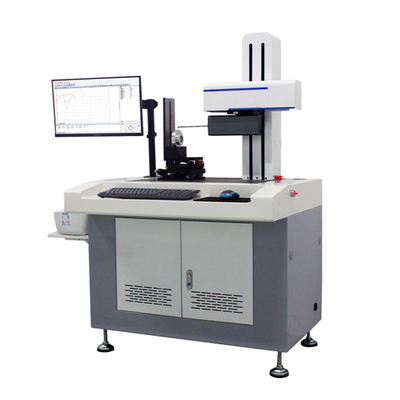

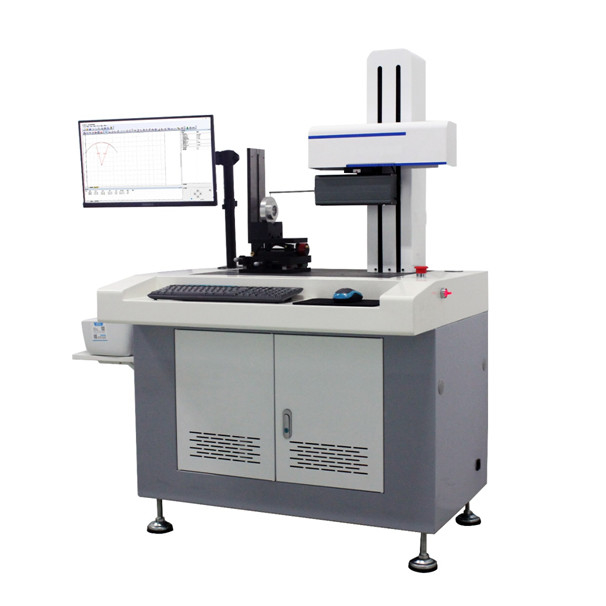

SRT-7150 هو معدات آلة قياس متكاملة لقياس خشونة السطح وقياس الخطوط.

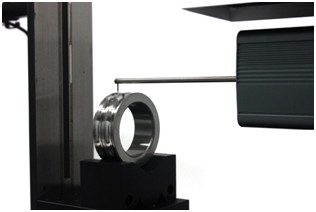

يتم قياس و تحليل خشونة السطح و ملامح مختلف قطع العمل باستخدام نظام قياس الشبكية عالية الدقة ، والسكك الحديدية الدقيقة عالية ،محرك خطي عالي الأداء بدون اتصال، وحدة قياس الخامة عالية الأداء، وتكنولوجيا نظام التحكم بالحاسوب عالية الأداء والبرمجيات متعددة الوظائف المثالية.
يمكن للجهاز قياس مختلف المعلمات للمكونات الميكانيكية المختلفة ، مثل المعلمات المميزة للخط المستقيم والقطع العرضي ، ومعلمات موجة السطح ، ومعلمات الخامة وهلم جرا.
يمكن أن تقيس مستقيمية، والميل، معالجة الزاوية، معالجة الدائرة (المسافة من الخط المستقيم إلى خط ملمس، المسافة من مركز الدائرة إلى مركز الدائرة، نصف قطر القوس،المسافة من نقطة التقاطع إلى مركز الدائرة، المسافة من مركز الدائرة إلى خط مستقيم ) ، معالجة خط نقطة (مسافة من نقطة التقاطع إلى خط مستقيم، المسافة من نقطة التقاطع إلى مركز الدائرة،نقطة تقاطع خطين مستقيمين، المسافة من نقطة التقاطع إلى نقطة التقاطع ) ، المنحنى اللوغاريتمي، عرض القناع، عمق القناع، مسافة حافة القناع، مسافة وسط القناع، الميل، المسافة الأفقية،المسافة العمودية والمعايير الأخرى لشكل أجزاء مختلفة.
وهي مناسبة لصناعة المحامل ، والمعالجة الميكانيكية ، والسيارات ، والدراجات النارية ، والأجهزة الدقيقة ، وأدوات الدقة ، والقوالب ، والأدوات ، والمكونات البصرية وغيرها من الصناعات.
