TG-M70 نظام قياس سمك التآكل المغناطيسي

TG-M70 نظام قياس سمك التآكل المغناطيسي

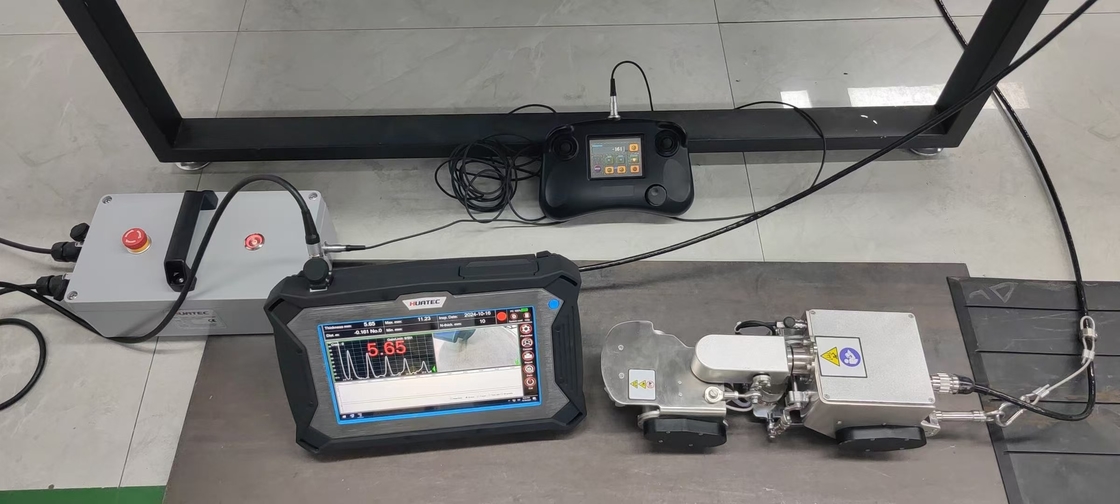

1. التكوين

2. المختصرمقدمة

هذا النظاملا تحتاج إلى السقالات، لا تحتاج إلى طلاء طبقة المطهر، دون أي عامل ربط. يمكن أن تدرك الكشف السريع عن ارتفاعات عالية الديوان سمك التآكل من خلال نظام التحكم عن بعد.

• باستخدام عجلة المغناطيس الدائم ذات القوة العالية من الأرض النادرة، حتى لو كان هناك انقطاع غير متوقع للطاقة، فإنه لن يسقط من السطح المكتشف.الحركات الرأسية والعكسية متعددة المواقف على سطح المكونات المغناطيسية الحديدية.
• تثبيت مسبار سمك الموجات فوق الصوتية الكهرومغناطيسية لفحص سريع وتحديد الموقع ضد تآكل الجدار
• مسح دقيق للمنطقة لاختبار تآكل السماكة
• تطابق شاشة الفحص A و B
• مجهزة بكاميرا فيديو، يمكن أن تلاحظ في الوقت المناسب حالة الفيديو من السطح المفتش.
• نظام التحكم عن بعد للتحكم في اتجاه المسح، ويمكن تعيين مسار المسح المسبق.

3. حروف الزحف المغناطيسية ذات العجلتين

الزحف المغناطيسي ذو العجلتين هو أداة متقدمة يمكنها حمل مجموعة متنوعة من معدات الاختبار غير المدمرة.لقد جمعت عددًا كبيرًا من الخبرات في التسوية في الموقع في العديد من المجالات مثل البتروكيماوياتيمكن أن تحمل الموجات فوق الصوتية الكهرومغناطيسية في الجزء السفلي من الأنابيب،تآكل المناطق الأكثر خطورة للقيام بتفتيش أو B قياس سمك المسح، المجال الصناعي يدعى خبراء الكشف عن تآكل الأنابيب

الزحف المغناطيسي ذو العجلتين له الخصائص التالية: هيكل مضغوط، مرونة عالية، امتصاص مغناطيسي، دقة عالية التحكم، تكنولوجيا الكشف المتقدمة، الكشف الفيديو المتوافق،وآلية رفع مسبار فريدةللكشف التلقائي عن تآكل الأنابيب والحاويات والصفائح

1) هيكل صغير ومرونة عالية

التصميم المدمج والرائعة يسمح لها بسهولة إجراء الكشف عن التآكل لمختلف أنواع الأنابيب والإسطوانات المغناطيسية الحديدية.الطلقات المغناطيسية هي 350mm (الطول) × 140mm (العرض) × 130mm ((الارتفاع) وزنها أقل من 5الهيكل الفريد لثنائي العجلات يجعل من الممكن المشي بحرية على الأنابيب مع الحد الأدنى من 100 ملم.الحد الأدنى من نصف قطر الدوران هو 400mm والمرفق مع الحد الأدنى من نصف قطر الانحناء من 100mm يمكن أن تمر بسهولةولذلك، تم توسيع نطاق حركة الزحف المغناطيسي على عجلتين والمسح بشكل كبير.

2) مغناطيسية امتصاص سوبر

من حيث التصميم، يستخدم مغناطيس الأرض النادرة المغناطيسية لصنع مغناطيسات دائمة عالية القوة في جولتين من التسلق المغناطيسي.لا يوجد خطر من سقوط جسم السيارة من السطح المكتشفلذلك ، يمكن أن يقوم الزاحف المغناطيسي ذو العجلتين بأمان بإجراء مسح الأفقي والعمودي والعكس. الحمل العمودي الأقصى للزاحف المغناطيسي ذو العجلتين هو 5 كجم ،مما يعني أنه لن يؤثر على أي حركة عمودية عند سحب 5 كجم من الوزن.

3) دقة التحكم العالية

سرعة الزحف المغناطيسي ذو العجلتين هي 0-6m / دقيقة ويمكن أن تتقدم بسرعة ثابتة ، من خلال مكشف الدقة يمكن أن تحقق وظيفة تعيين فجوة الكشف ،يمكن تحقيق احتياجات الكشف للمستخدم بشكل أفضلعلى سبيل المثال ، يحتاج العميل إلى إجراء عملية اكتشاف الثغرات كل 50 ملم في نقطة ما في الجزء الخلفي من الكوع: يمكن برمجة جهاز التحكم ،ويمكن تشغيل الصعود المغناطيسي ذو العجلتين وتفتيشها كل 50 ملمتحسين كفاءة ودقة الكشف.

4) تكنولوجيا الكشف المتقدمة

تقليديا، يتم استخدام سمك الطاقة الكهربائية في قياس سمك التقليدي،ويجلب بعض الصعوبة والقوة لموظفي التفتيش في العديد من المجالات من حيث عملية الكشف عنهاطريقة التفتيش اليدوية لمقياس سمك الموجات فوق الصوتية الكهربائية لها العيوب التالية: (1) طبقة الطلاء أو طبقة الأكسيد على سطح القطعة المعدة تحتاج إلى التلميع ،ويجب استعادة السطح بعد انتهاء الاختبار• إن الكفاءة منخفضة للغاية؛ (2) يجب تغطية الموجات فوق الصوتية التقليدية بعامل ربط، وهو أمر قاسي للغاية في ظروف الموقع.يجب بناء منصة ثابتة(4) من الصعب إجراء اختبارات في الخدمة عند درجات حرارة عالية.

باستخدام نظام الكشف المتقدم عن تآكل سمك الجدار بالزحف الآلي (المغناطيسي بالموجات فوق الصوتية) ، سيتم حل المشاكل المملة المذكورة أعلاه ،ودقة الكشف هي مماثلة مع الموجات فوق الصوتية الكهربائية التقليديةلا حاجة لبناء السقالات، لا حاجة لطلاء طبقة مضادة للتآكل، دون أي عامل ربط، من خلال جهاز التحكم عن بعد على الأرض،لتحقيق تآكل جدار الأنابيب عالية السرعة الفحص الموقع السريع والقياس الدقيق للفحص الكثيفمع ضمان دقة الكشف ، فإنه يحسن إلى حد كبير من كفاءة الكشف ويقلل من تكلفة الكشف.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) يواجه الزاحف المغناطيسي ذو العجلتين حتماً إجراءات ميكانيكية تتطلب رفع المسبار عند إجراء الكشف عن نقاط التآكل أو فحص B-scan.عند قياس سمك النقطة، يجب إجراء القياس في نفس النقطة المحددة. يتم الحصول على بيانات كل نقطة عندما يهبط المسبار على السطح الذي سيتم قياسه.يمكن رفع وظيفة المسبار لتحقيق أكثر نقطة دقةعند إجراء فحص B على الكائن الذي سيتم قياسه ، على الرغم من أن المسبار قريب من السطح ، إذا كان الارتفاع المتبقي لللحام كبيرًا ،يجب رفع المسبار ووضعها على الجانب الآخرولذلك، وظيفة رفع وإنزال المسبار هو أيضا مهم جدا.

4. وحدة قياس سمك الموجات فوق الصوتية الكهرومغناطيسية

الموجات فوق الصوتية الكهرومغناطيسية EMAT والموجات فوق الصوتية الكهربائية التقليدية تنتمي إلى فئة الموجات فوق الصوتية. الفرق الأساسي بينهما يكمن في الفرق بين المحولات.تعتمد محولات الموجات فوق الصوتية الكهربائية على التأثير الكهربائي الكهربائي للوفر الكهربائي الكهربائي لإصدار واستقبال الموجات فوق الصوتية، بينما تعتمد EMATs على التأثيرات الكهرومغناطيسية (قوة الضغط المغناطيسي ، قوة لورنتز) لنقل واستقبال موجات الموجات فوق الصوتية ،وتتحول طاقته في طبقة الجلد مباشرة على سطح القطعةيحتوي اختبار الموجات فوق الصوتية الكهربائية التقليدية على متطلبات عالية على النهاية لسطح قطعة العمل.الاختبار بالموجات فوق الصوتية الكهرومغناطيسية لديها متطلبات منخفضة على سطح قطعة العمل، مما يسمح لسطح قطعة العمل أن يكون له طلاء وغطاء وعدم التساوي. بالنسبة للموجات فوق الصوتية التقليدية. الموجات فوق الصوتية الكهرومغناطيسية لها المزايا التالية

• الكشف دون اتصال، لا يوجد عامل ربط (رفع إلى حوالي 4 ملم)
• متطلبات السطح ليست عالية، يمكن الكشف عن خشونة السطح، مع مقياس أكسيد، الطلاء، الطلاء وغيرها من قطع العمل
• الكشف السريع

EMAT بالموجات فوق الصوتية الكهربائية

مغناطيس الكريستال

عامل الارتباط الملف الكهرومغناطيسي

اهتزازات تيار إدي المجال المغناطيسي

الموجات فوق الصوتية الموجات فوق الصوتية

EMAT

تقنية الموجات فوق الصوتية الكهربائية التقليدية تقنية EMAT

خصيصاً الأزياء للكشف السريع، عبر الإنترنت والتحديد التلقائي

خصيصاً البدلات لبيئة درجة حرارة عالية

مقارنة تقنية بين تقنية الموجات فوق الصوتية الكهربائية التقليدية وتكنولوجيا EMAT في البيئة عالية السرعة ودرجة الحرارة العالية.

وقد تم تطبيق تقنية EMAT في الاختبار غير المدمر اليدوي والنصف الآلي والكامل الآلي عبر الإنترنت لمختلف الأدوات المسبقة للصناعة، قضبان الصلب، لوحات الصلب،أنابيب الفولاذ (بما في ذلك الأنابيب الفولاذية الخالدة)، غلافات النفط، الأنابيب الحامضة، الخ) في درجة حرارة الغرفة ودرجة حرارة عالية.

5. الخصائص الوظيفية

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• لا يمكن اختراق أي مسح سطحي أو طلاء مضاد للتآكل أو صدأ عائم ، ولا حاجة إلى عامل ربط.
• ★ قياس السماكة يمكن أن يخترق حتى 4mm سميكة السطح التآكل والطلاء والتآكل والطلاءات الأخرى،سمك الأشياء المعدنية المعروضة من قبل الجهاز لا يحتاج إلى النظر في حساب سمك الطلاء.
• ★ غير عمودية (طبيعية المحول/المسبار بالنسبة للكائن الخاضع للاختبار) تصل إلى ±25^o، الرأسية المنخفضة بعد وضع المسبار
• ★مع آلية الرفع الكهربائية للمسبار، يمكن رفع المسبار عند عبور العقبات مثل الحوائط والنموات، وتجنب أن يكون
• لقد عدت
• ★يمكن عرض نتائج قياس السماكة في شكل قيمة رقمية، شكل A-scan، شكل صورة B-scan على أساس الوقت، وشكل صورة B-scan على أساس المسافة (المشفّر).
• ★باستخدام خوارزمية الذكاء الخبراء، هناك ثلاثة أنماط لقياس سمك: الوضع التلقائي، وضع يدوي بوابة واحدة (قياس طريقة ذروة واحدة) ،ووضع يدوي لفتح البوابة المزدوجة (قياس طريقة الذروة-الذروة)يقلل كثيرا من تأثير العوامل البشرية و يسهل خطوات العملية.
• قاعدة بيانات مدمجة لسرعة موجة القطع للمواد الأساسية ، ويمكن تخصيص قيمة سرعة موجة القطع
• إصدار قائمة سجلات التفتيش مباشرة وقائمة قيمة السُمك لتسهيل تحليل البيانات ومعالجتها.

6. المعلمات التقنية

• ★كابل التحكم في الكشف:25m
• ★يتم قياس الحد الأدنى من نصف قطر الانحناء على سطح الكائن: المحور الطولي ≥50mm، والطول ≥125mm
• قياس السماكة:دقة 0.04 ملم، نطاق 2 ~ 120 ملم (الصلب)
• ★المسافة العاملة / الرفع: ≤4mm
• ★ عدم عمودية القياس (طبيعية للمحول/المسبار بالنسبة للكائن الخاضع للاختبار): ± 25^o
• تواتر الإثارة: 3.0~5.0MHz،سرعة القياس: 16~1 مرة/ثانية
• نطاق سرعة الصوت1000~9999 م/ث، زيادة التحكم: 1 م/ث
• وظيفة البوابة: البوابة التلقائية، البوابة المزدوجة اليدوية، البوابة المزدوجة اليدوية
• ★مراقبة الفيديو: كل من الكاميرات المزدوجة للرؤية الأمامية والخلفية ، والبيكسلات الديناميكية والستاتية هي 3 مليون / 2304 × 1296.
• درجة حرارة طبيعية المسبار المغناطيسي: مغناطيسات دائمة ضعيفة أو أقل، والامتصاص المغناطيسي≤15N، دائرية Φ30 × ارتفاع 44 ملم، وزن≤80g
• ★حجم ووزن جسم جهاز الزحف (حوالي): L380 × W130 × H120mm، 6kg
• درجة حرارة العمل:-10 ~ +50°C

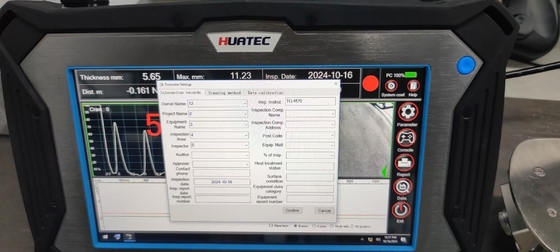

7. برنامج تحليل القياس

• عرض متزامن للسمك، نتائج الفحص A و B
• تم إصدار سجل اختبار مباشرة ، ★ قائمة قيم سمك لتسهيل تحليل البيانات ومعالجتها
• ★متوافق مع نظام تشغيل Win7/10 (32/64 بت)

8. قائمة التعبئة

• أجهزة الكمبيوتر المضيفة/الأعلى1 مجموعة
• HUATEC TG-M70 زاحف مغناطيسي ذو عجلتين (تتضمن وحدة قياس الفيديو والسمك) 1 مجموعة
• إمدادات الطاقة وصندوق التحكمقطعة واحدة
• مقبض التحكمقطعة واحدة
• كابل التحكم في الاختبارمجموعة واحدة
• كتلة الاختبار القياسية (أحاطة من الفولاذ الكربونيΦ30 × سمك 10mm) 1 قطعة
• حقيبة شحن مضادة للصدمات قطعة واحدة
• جهاز منع سقوط حبل الأمانقطعة واحدة (اختياري)
