تفاصيل المنتج:
|
| اتجاه Z: | ± 500 ميكرومتر | اتجاه X: | 0.00016μm/±μm -0.016μm/±400μm |
|---|---|---|---|
| استقامة: | （0.05 + 2.5 لتر / 1000 ميكرومتر (طول الاختبار L (مم)) | المعيار المقابل: | ISO1997 ， Din1990 ， ASME1995 ， JIS1994 |
| سرعة الاختبار: | 0.1 مم / ثانية، 0.5 مم / ثانية، 1.0 مم / ثانية، 1.5 مم / ثانية، 2.0 مم / ثانية | عرض: | شاشة لمس ال سي دي ملونة 7 بوصة |
| مخرج البيانات: | بطاقة SD/بلوتوث توصيل طابعة الكمبيوتر/الكمبيوتر | ||
| إبراز: | اختبار قياس الملفات الموجية للخامة المحمول,Roughness Waviness Profile Measuring Tester |
||

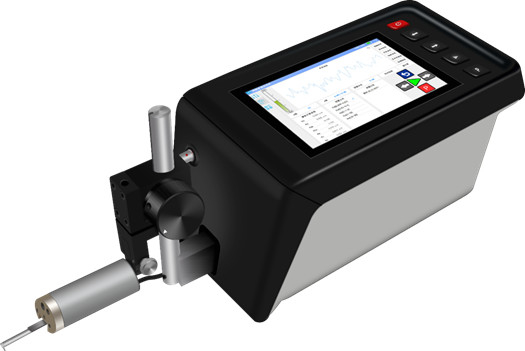

SRT-7300 اختبار قياس متعدد الأغراض المحمول لتحديد ملفات الموجات
الخصائص:
1يمكن قياس عمق الخدش وارتفاع الخطوة
2جهاز استشعار تحفيزي عالي المدى 500UM
3يمكن قياس الخام والتموج والمعايير المحورية الأصلية ويمكن عرض الرسومات.
4هناك طريقتان للقياس مع وبدون دليل.
5. يتم توصيل جهاز الاستشعار مع المضيف من خلال إطار رفع جهاز الاستشعار، ويمكن ضبط ارتفاع جهاز الاستشعار دون مساعدة منصة
| نطاق الاختبار | اتجاه X | 50ملم | |
| اتجاه Z | ± 500μm | ||
| القرار | اتجاه X | 0.00016ميكرومتر/± ميكرومتر -0.016 ميكرومتر/± 400 ميكرومتر | |
| القيادة | المباشرة | (0.05+2.5L/1000) μm (L؛طول الاختبار ((ملم)) | |
| عنصر التحليل | المعيار المتوافق | ISO1997، دين1990، ASME1995، JIS1994 | |
| المعلمات | الخامة | ريمكس، رامين، را، راشد، ريكماكس، ريكمين، ريكس، ريكسد، ريزماكس، ريزمين، ريز، ريزسد، ريت، ريز3ز، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريبسد، ريكماكس، ريكمين، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكمكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ر,RΔa، RΔasd، RΔqmax، RΔqmin، RΔqd، RΔqsd، Rλamax، Rλamin، Rλa، Rλasd، Rλqmax، Rλqmin، Rλq، Rλqsd، Lr، Rskmax، Rskmin، Rsk، Rsksd، Rkumax، Rkumin، Rku، Rkusd، Rmax، Rmin، RzImax، RzImin، Rz.I، Rz.Isd،Rsmax، Rsmin، RS، RSsd، Rsk.J، Rku.J، Rpm، Rpmsd، Rymax، Rymin، Ry، Rysd، Smmax، Smmin، Sm، Smsd، Smax، Smin، S، Ssd | |
| الموجات | Wamax، Wamin، Wa، Wasd، Wqmax، Wqmin، Wq, Wqsd، Wzmax، Wzmin، Wzsd، Wt، Wcmax، Wcmin، Wc، Wcsd، Wpmax، Wpmin، Wp، Wpsd، Wvmax، Wvmin، Wv، Wvsd، WSmmax، Wsmmin، WSm، WSmsd، WΔqmax، WΔqmin، WΔq،WΔqsd، Wskmax، Wskmin، Wsk، Wsksd، Wkumax، Wkumin، Wku، Wkusd، Wca، WC-q، WC-t، WC-v، WC-Sm | ||
| ملفه | Pa، Pq، Pt، Rz.J، Pc.I، Pp، Pv، PSm، PΔq، TITL، Psk.J، Pku.J، Rmax | ||
| الخامة الخاصة | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| الدافع | NCRX، R، Rx، AR، NR، CPM، SR، SAR، W، Wx، AW، Wte، NW، SW، SAW | ||
| منحنى التقييم | منحنى الخام، منحنى الموجات، منحنى الملف، منحنى الخامة الخاصة، منحنى الخامة منحنى Motif، منحنى الموجات منحنى Motif، منحنى الموجات | ||
| المنحنى المميز | منحنى الحمل ، منحنى توزيع النطاق | ||
| مرشح | مرشح | مرشح غاوس، مرشح FFT، مرشح 2RC | |
| توقف المرشح | λc:0.25,0.8,2.58ملم λs:0.25,0.8,2.5,8,25،80μm λf: 25mm |
||
| مدة التقييم | |||
| سرعة الاختبار | 0.1ملم/ثانية,0.5 ملم/ثانية1.0mm/s1.5 ملم/ثانية2.0mm/s | ||
| جهاز استشعار | النموذج | النوع العالمي القياسي | |
| وضع جهاز الاستشعار | الحثية التفاضلية | ||
| نطاق الاختبار | ±500μm (±1000μm SRT-7300+) | ||
| إبرة الاختبار | 5μmR الماس 90° | ||
| قوة الاختبار | أقل من 4mN | ||
| المشغل | العرض | شاشة لمسة LCD ملونة 7 بوصات | |
| مخرج البيانات | بطاقة SD / بروتوث توصيل الكمبيوتر / طابعة الكمبيوتر | ||
| اللغة | الصينية/الإنجليزية | ||
| الحجم والوزن | الطاقة/الاستهلاك | AC220V ± 10% بطارية قابلة لإعادة الشحن مدمجة (شحن محول AC) ، وقت الشحن 5 ساعات | |
| استهلاك الطاقة | حوالي 30VA ((يمكن قياسه حتى 400 مرة على الشحن الكامل) | ||
| الوزن | الوزن الصافي 3.4 كجم الوزن الإجمالي 4.75 كجم | ||
| تعيين الحجم | السائق 364 ((W) * 80 ((D) * 145 ((H) المشغل 212 ((W) * 182 ((D) * 50 ((H) |
||
| حجم العبوة | 410mm ((W) * 340 ((D) * 180 ((H) | ||
مجال التطبيق:

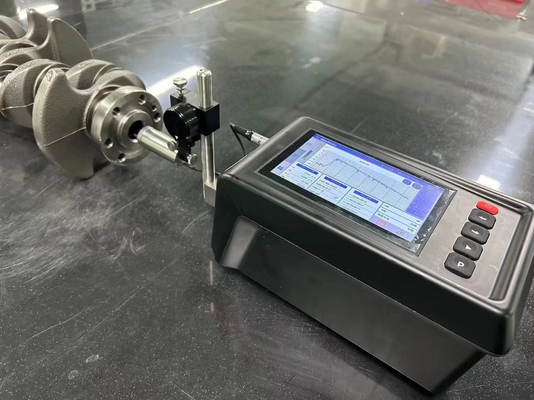

أداة قياس الخامة والشكل SRT-7300 هي منتج متوافق تمامًا مع أحدث المعايير الدولية ISO.هو أداة محمولة متعددة الأغراض لتقييم جودة سطح الأجزاء. لديها معايير متعددة بما يتماشى مع معايير وطنية ودولية متعددة. يمكن أن تقييم الخامة، الموجة والخط الأصلي لمجموعة متنوعة من الأجزاء. يمكن أن تقيس الطائرة،الأسطح الأسطوانية والأسطوانية، سطح الثقب الداخلي ومسار المحامل ، الخ. لديها خصائص نطاق قياس كبير ، والأداء المستقر والدقة العالية.مختبر البحوث العلمية وغرفة قياس المؤسسةيتم حساب المعلمات المقابلة وفقًا لظروف القياس المختارة ، ويمكن عرض نتائج القياس على شاشة LCD في شكل أرقام ورسومات ،أو الخروج إلى الطابعةيمكن أيضاً توصيل جهاز SRT-7300 بجهاز كمبيوتر. ويمكن لبرنامج التحليل الخاص بالكمبيوتر التحكم مباشرةً في عملية القياس وتوفير وظائف تحليل متقدمة قوية.
الجهاز يقوم بحساب المعلمات على ملف المرشح والملف المباشر ، وجميع الحسابات تتوافق مع GB / t3505-2009 (المواصفات الفنية الهندسية للمنتج (GPS) ،بنية السطح، طريقة الملف، المصطلحات والتعريفات وبارامترات هيكل السطح).
