تفاصيل المنتج:
|
| اسم المنتج: | كاشف الخلل بالموجات فوق الصوتية | التكرار: | 0.2 – 20 ميجا هرتز |
|---|---|---|---|
| نطاق الكشف: | 0 - 10000 ملم | مجال الاتصالات: | تواصل مع الكمبيوتر من خلال RS232 أو USB |
| شاشة TFT LCD ملونة: | 5.25 بوصة × 3.875 بوصة (133 × 98 ملم) | وقت عمل البطارية: | 7 ساعات |
| إبراز: | 0-10000mm كاشف العيوب بالموجات فوق الصوتية,كاشف عيوب رقمي بالموجات فوق الصوتية,جهاز الكشف عن العيوب بالموجات فوق الصوتية FD350,Digital Ultrasonic Flaw Detector,FD350 Ultrasonic Flaw Detector |
||

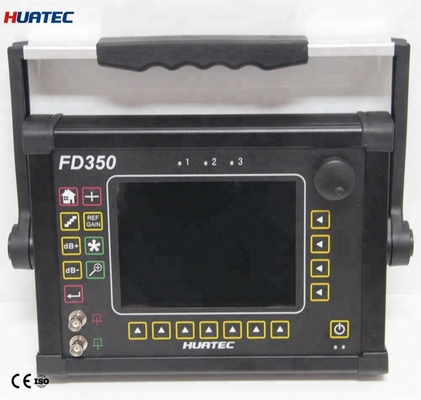

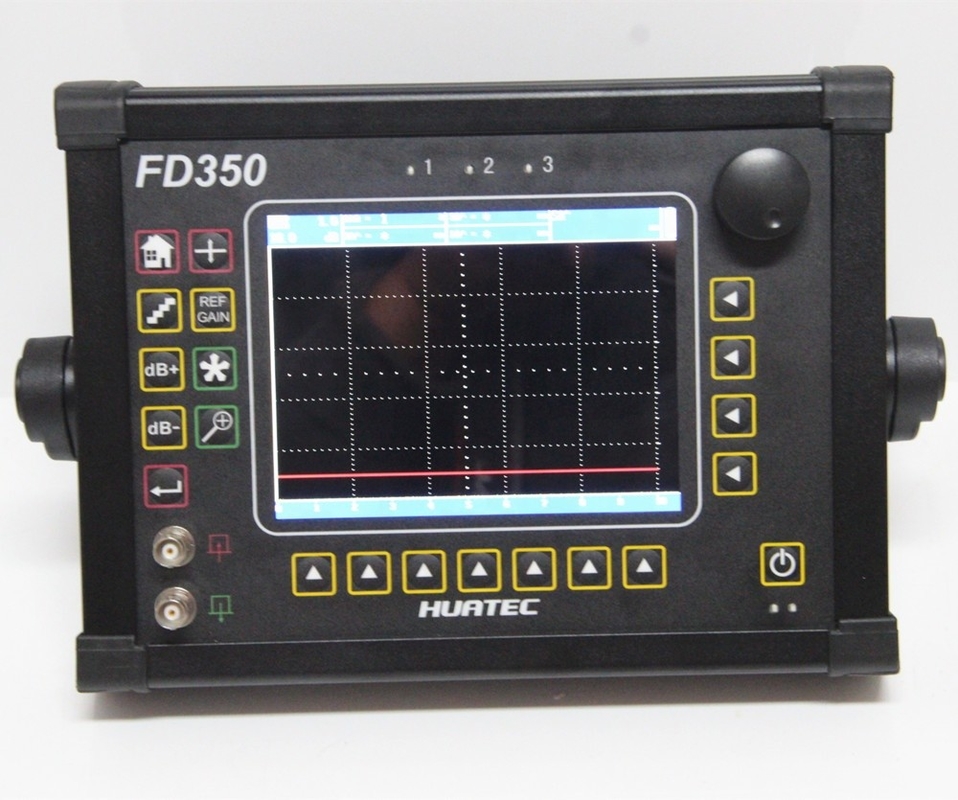

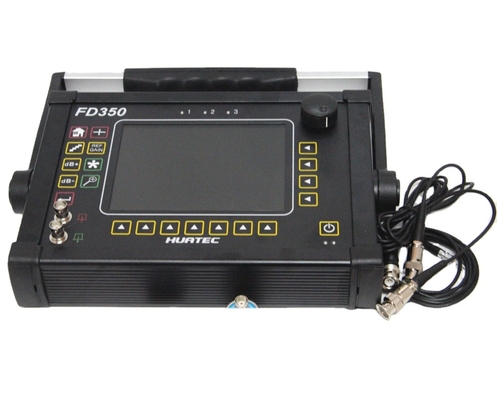

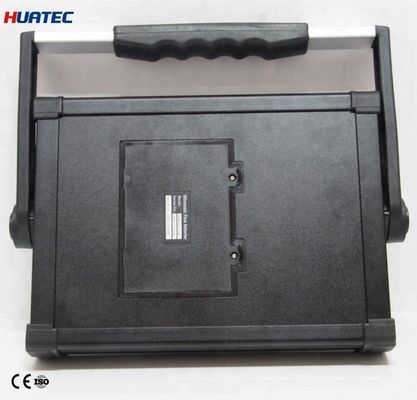

FD350 كاشف عيوب رقمي بالموجات فوق الصوتية نطاق الكشف 0-10000mm
معلومات المنتج:
·معايرة آلية مكاسب آلية
·تصوير الفيديو الآلي لعملية الاختبار واللعب
·AWS D1.1،DAC/TCG، JIS DAC/TCG،AVG،DGS، A scan وB scan
·التقاط عالية السرعة والضوضاء المنخفضة جداً
·البيوت المعدنية الصلبة (IP65)
·مشاهدة التباين العالي لشكل الموجة من الأضواء الساطعة
·يمكن تصدير برامج الكمبيوتر وال تقارير القوية إلى Excel
·حجم صغير، نموذج خفيف الوزن
المؤشر التقني الرئيسي:
| الوظائف | المعايير |
| التكرار | 0.2 20 ميغاهرتز |
| نطاق الكشف | 0 - 10000 ملم |
| سرعة الصوت | 100 20000 متر/ثانية |
| أساليب العمل | صدى النبض، مزدوج، ونقل عبر |
| تحول النبض | -5 إلى 3400 μs في الفولاذ (اعتمادا على النطاق) |
| نقطة الصفر للمسبار | 0 100 μs |
| تعديل الأرباح | (0-110) ديسيبل، الخطوة:0.205، 1.0، 2.0، 6.0، 120، يمكن تعريفها من قبل المستخدم ((0-24)) ، وقفل |
| خطأ خطي عمودي | ≤ 3% |
| خطأ خطي أفقي | ≤0.1% |
| النطاق الديناميكي | ≥40 ديسيبل |
| فائض الحساسية | ≥60dB (عمق 200 ملم ، ثقب أسفل مسطح F2) |
| الاتصالات | الاتصال بالكمبيوتر عبر RS232 أو USB |
| متوسط الـ "وايب" الكهربائي | ≤20% |
| شاشة LCD TFT ملونة | 5.25×3.875× (133×98 ملم) ، 640×480 بكسل VGA،الوان |
| إنذار البوابة | إنذار صوتي بوابة دخول الموجة / بوابة فقدان الموجة ، العرض ، الارتفاع ، الموقع ، التوجيه المستمر |
| وقت عمل البطارية | 7 ساعات |
| درجة حرارة العمل | -10 درجة مئوية 60 درجة مئوية |
| القوة | 220VAC، 110VDC |
| حجم المظهر | 11.9 ′′ غرب × 9.9 ′′ H × 2 ′′ د (302 ′′ 251 ′′ 51 ملم) |
| الوزن الصافي | 5بطارية ليثيوم أيون؛ 4.8 باوند (2.2 كجم) بدون بطارية |
التسليم القياسي:
وحدة الكشف عن العيوب بالموجات فوق الصوتية المحمولة
دليل التشغيل
مسبار الشعاع المستقيم
مسبار شعاع الزاوية ((60 درجة)
كابل المسبار
برنامج الكمبيوتر
كابل الكمبيوتر الشخصي المتسلسل
محول التيار المتردد/شاحن
حقيبة حمل
ملحقات إضافية:
المسبار المستقيم (5MHZ-ф20)
المسبار المستقيم (2.5MHZ-ف20)
مسبار مستقيم (2.25MHZ-ف20)
المسبار المستقيم (1MHZ-ف20)
مسبار الزاوية (4MHZ-45درجة، 8*9mm)
مسبار الزاوية (4MHZ-60درجة، 8*9mm)
زاوية المسبار (4MHZ-70 درجة، 8*9mm)
مسبار الزاوية (4MHZ-80درجة، 8*9mm)
زاوية المسبار (2MHZ-45درجة، 8*9mm)
مسبار الزاوية (2MHZ-60 درجة، 8 * 9mm)
مسبار الزاوية (2MHZ-70 درجة، 8 × 9mm)
زاوية المسبار (2MHZ-80 درجة، 8*9mm)
المسبار T/R (5MHz-ф20mm، التركيز 15mm)
المسبار T/R (2.5MHz-ф20mm، التركيز 15mm)
كابل الاتصال بالمسبار (BNC-BNC)
كابل الاتصال بالمسبار (BNC-Lemo 00)
كابل الاتصال بالمسبار (Lemo 01-BNC)
كابل الاتصال بالمسبار (Lemo 01-Lemo 00)
بطارية ليثيوم أيون
محول الطاقة (4A / 9V)
كابل الطاقة
علبة جلدية
كتلة الاختبار V1
كتلة الاختبار V2
وحدات الاختبار DAC، ASME، الخ
