تفاصيل المنتج:
|
| عرض: | شاشة ملونة TFT مقاس 7 بوصة بدقة 800 * 480 | وضعية التشغيل: | زر، دوار، شاشة تعمل باللمس |
|---|---|---|---|
| المكاسب: | 0 ~ 110dB ， خطوة ： 0.5 / 2/6 / 12dB | تردد العمل: | 0.5 ~ 20 ميجا هرتز ； |
| نطاق الاختبار: | 0 ~ 15000 مم ， الحد الأدنى لنطاق العرض: 15 مم （من الفولاذ） | السرعة المادية: | 100 ~ 20000 م / ث |
| إزاحة النبض: | -10 ~ 1000 ملم | تأخير ف: | 0~200us |
| إبراز: | كاشف عيوب التشقق الرقمي,كاشف عيوب الشق فوق الصوتي,كاشف لمسة رقمي للكشف عن العيوب,Ultrasonic Crack Flaw Detector,Digital Touch Screen Crack Flaw Detector |
||

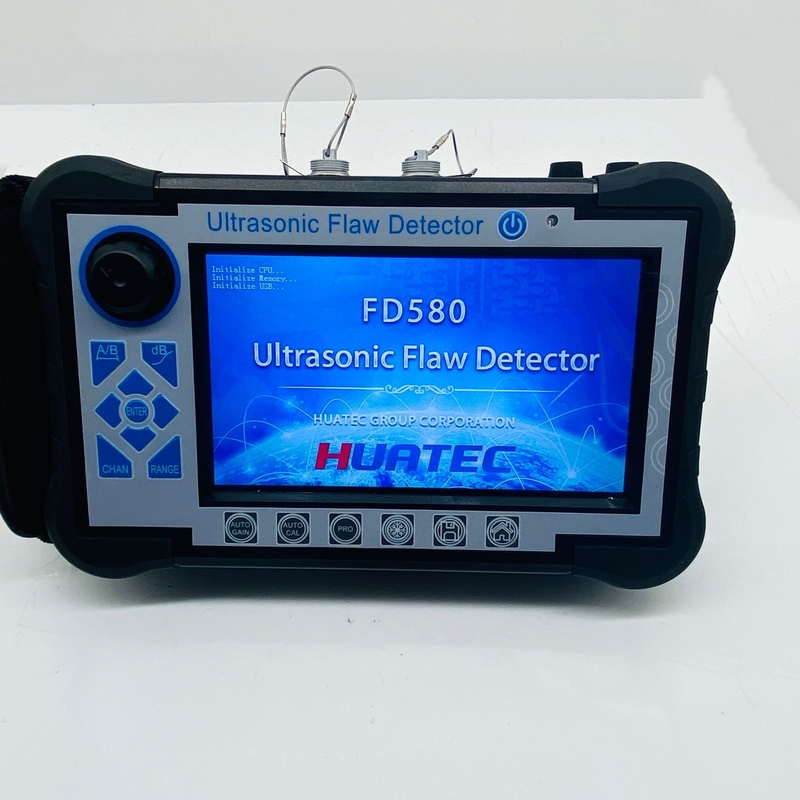

FD580 جهاز الكشف عن عيوب الشق فوق الصوتي
مقدمة
الكاشف الرقمي للموجات فوق الصوتية هو نوع متقدم، والذي هو شاشة تعمل باللمس، يمكن بسرعة وسهولة ودون ضرر، اكتشاف بدقة، تحديد الموقع،تقييم وتشخيص العيوب المختلفة داخل قطعة العمل مثلالشقوقويتم تطبيقه على الطاقة الكهربائية، والبتروكيماويات، والدبابيس والحاويات الضغطية، والهيكل الصلب، والعسكري، والفضاء، والنقل السكك الحديدية،السيارات، والآلات وغيرها من المجالات. إنها أداة أساسية لصناعة الاختبارات غير المدمرة.
المواصفات التقنية
| العرض | الشاشة الملونة TFT 7 بوصةدقة 800*480 | |
| وضع التشغيل | زر، تدوير، شاشة لمسة | |
| إمدادات الطاقة | بطارية ليثيوم أيون | |
| سعة البطارية | 5.0 آه | |
| الجهد الكهربائي | 12 فولت | |
| كمية الطاقة | 1 | |
| وقت العمل | ≥8 ساعات | |
| مدخل المكيف | DC100240V 50Hz/60Hz | |
| مخرج المحول | 12 فولت متردد | |
| طاقة المحول | 36 واط | |
| تخزين البيانات | بطاقة SD ((16G) | |
| إنذار | 1 | |
| درجة حرارة العمل | -10 درجة مئوية 45 درجة مئوية | |
| درجة حرارة التخزين | -20 درجة مئوية 60 درجة مئوية | |
| درجة IP | IP65 | |
| البعد | 245*155*55ملم | |
| الوزن | 1.18 كجم (بما في ذلك البطارية) | |
| نموذج UT التقليدي | ||
| نوع رابط المسبار | LEMO 00 | |
| نوع القناة | قناة واحدة | |
| القناة رقم | مجموعة 500 ((يمكن تنسيقها) | |
| نوع النبض | موجة حادة سلبية | |
| تشغيل الجهد | 50~350 فولت، خطوة في 50 فولت | |
| التخفيف | 560Ω | |
| المكاسب | 0~110dB، الخطوة:0.5/2/6/12 ديسيبل | |
| احصل على تعديل جيد | -4~+4 | |
| تعويض السطح | كل نطاق المكاسب | |
| تواتر العمل | 0.5~20 ميغاهرتز | |
| نوع المسبار | واحد، مزدوج، من خلال، غمر نوع | |
| مرشح |
ثلاثة اختيارية: 1~4MHz/0.5~10MHz/2~20MHz |
|
| وضع الكشف | سلبي/إيجابي/ثنائي الاتجاه/RF | |
| أرفض | 0~80٪، خطوة 1٪ | |
| نطاق الاختبار | 0~15000mm، الحد الأدنى لمدى العرض:15mm ((في الفولاذ) | |
| سرعة المادة | 100~20000m/s | |
| تحريك النبض | -10~1000ملم | |
| P تأخير | 0~200us | |
| X-VAL | 0~100 ملم | |
| الدليل | التشابك، ورقة، التفتيش التجديف | |
| نقطة الاختبار | ذروة / X-val / J val | |
| القياس |
البوابة:الوسع،قيمة ديبل السعة،المدى،المسافة الأفقية،المسافة العمودية،قيمة الفرق بين البوابة A و B المؤشر:2 المؤشرات العابرة ، يمكن اختبار المسافة الأفقية والعمودية ، والمسافة بين المؤشرات ((تحت وظيفة مسح B) |
|
| البوابة | بداية البوابة: جميع النطاقات | |
| عرض البوابة:كل النطاق | ||
| مستوى البوابة: 10~90٪، الخطوة: 1٪ | ||
| المنحنى | DAC ، ما لا يزيد عن ست منحنيات ، تلبية NB/T 47013 ، GB/T 11345 ، GB/T 29712 ، وغيرها من المعايير | |
| TCG ، ما لا يزيد عن ست منحنيات | ||
| المتوسط | ||
| وظائف أخرى | الشاشة الكاملة ، مفتاح المؤشر ((المدى / الارتفاع / الأفق) ، مكاسب تلقائية واحدة / مستمرة ((10 ~ 100٪ ، خطوة 10٪) ، مقارنة الصدى ، الصدى الكامل ، الغلاف القصوى ، ذاكرة القصوى ، الفحص السريع ، الوضع الخارجي ، لقطة الشاشة | |
| ذروة التجمد / عمق الشقوق / توسع البوابة / تعديل السطح المنحني / B scan / محاكاة لحام مسطح / الفيديو | ||
| إنذار | الإنذار الصوتي والضوئي | |
| الحساسية المتبقية | ≥ 65dB ((200mm Φ2FH ،2.5PΦ20) | |
| خطأ الخطوطية الأفقية | ≤0.3% | |
| خطأ الخطية العمودية | ≤ 3% | |
| خطأ خطية النطاق | ≤ ± 2% | |
| دقة الضعف | 20 dB ± 1 dB | |
| النطاق الديناميكي | ≥32dB | |
| الدقة البعيدة | ≥26dB | |
| مستوى الضوضاء | <40 × 10-9V/ | |
الخصائص
● تحديد الكم والوضع بدقة عالية لتلبية متطلبات الكشف عن مسافة قريبة وبعيدة
● المنطقة العمياء القريبة من المجال صغيرة ، ويمكن أن تلبي متطلبات الكشف عن أنابيب ذات قطر صغير وجدران رقيقة.
● وظيفة المعايرة التلقائية:معايرة تلقائية زر واحد، سهلة التشغيل، مسبار الاختبار التلقائي
●عرض تلقائي لموقع الصدى العيب ((عمق:d، أفقي:p، المسافة:s، النطاق،dB،ف))
●تبديل ثلاثة مقاييس بحرية ((عمق:d، أفقي:p، المسافة:s)
● وظائف مكاسب تلقائية ، غلاف الذروة ، ذاكرة الذروة ، والتي يمكن أن تحسن كفاءة الكشف.
● تسجيل تلقائي لعملية الكشف عن العيوب والتشغيل الديناميكي
●حساب قيمة φ: يمكن للكشف عن العيوب بواسطة المسبار المستقيم ، العثور على أعلى موجة إلى تحويل قيمة φ تلقائيًا
●500 قناة مستقلة ((يمكن توسيعها) ، والتي يمكن أن تدخل وتخزين معايير الكشف من أي صناعات بحرية، لا تحتاج إلى حمل الكتل القياسية للتفتيش في الموقع.
● تخزين وتشغيل 500 موجة A-scan والبيانات بحرية
● يتم إنشاء منحنيات DAC و AVG و TCG (مكافأة العمق) تلقائيًا ويمكن تقسيمها. نقاط العينات غير مقيدة ويمكن تصحيحها وتعويضها.
●14 معيار تفتيش مدمج
● حرية إدخال أي معايير صناعية
● يمكن تعديل عرض النبض وقوته
●B scan و B color scan وظيفة
●يمكن التواصل مع الكمبيوتر، وتصدير WORD.
●البلاستيك IP65 ABS، قوية ودائمة، مقاومة للماء والغبار، وقدرة ممتازة على مكافحة التداخل
● استخدام برامج الاتصالات (اللاسلكية) لتحليل تقارير طباعة البيانات، وما إلى ذلك؛
● شاشة ملونة حقيقية بـ 260،000 لون، مناسبة لبيئة العمل تحت ضوء قوي أو ضوء ضعيف
● بطارية الليثيوم عالية الأداء، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات
● تسجيل الساعة في الوقت الحقيقي: تاريخ الكشف عن العيوب في الوقت الحقيقي، وسجل تتبع الوقت، والتخزين
● حماية إيقاف التشغيل ، لا يمكن أن تفقد بيانات التخزين
● يمكن اختبار معايير الكشف عن العيوب تلقائيًا أو تعيينها مسبقًا
●الرفض الرقمي، لا يؤثر على الفائدة والخطية
● تعويض المكاسب: يمكن تصحيح ضعف Db لخثافة السطح ، الأسطح المنحنية ، الكشف عن العيوب بعيدة المدى لقطع العمل السميكة ، إلخ.
●يمكن تشغيل كاشف العيوب عن طريق البرمجيات على جهاز الكمبيوتر الشخصي، وتحقيق هدف كاشف العيوب

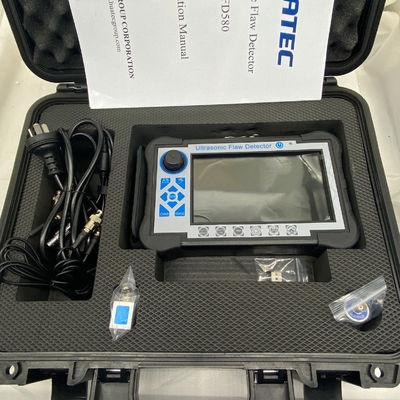

التكوين القياسي
|
|
اسم | كمية السنوات |
| 1 | الوحدة الرئيسية | 1 |
| 2 | محول الطاقة | 1 |
| 3 | مسبار توصيل الكابل BNC-C6 | 2 |
| 4 | علبة الأجهزة | 1 |
| 5 | إرشادات استخدام | 1 |
| 6 | مسبار مستقيم 10 ملم 2.5 ميغاهرتز | 1 |
| 7 | مسبار الزاوية 13x13 K2 2.5MHz | 1 |
| 8 | بطاقة الضمان | 1 |
