تفاصيل المنتج:
|
| المعيار: | ISO7963-2010 | السماكة: | 12.5/20/25 مم |
|---|---|---|---|
| فتحة: | 1.5/3/5 مم | المواد: | الكربون الصلب / الفولاذ المقاوم للصدأ |
| إبراز: | وحدة اختبار معايرة الفحص بالموجات فوق الصوتية IIW,وحدة اختبار معايرة الفحص بالموجات فوق الصوتية V2 |
||

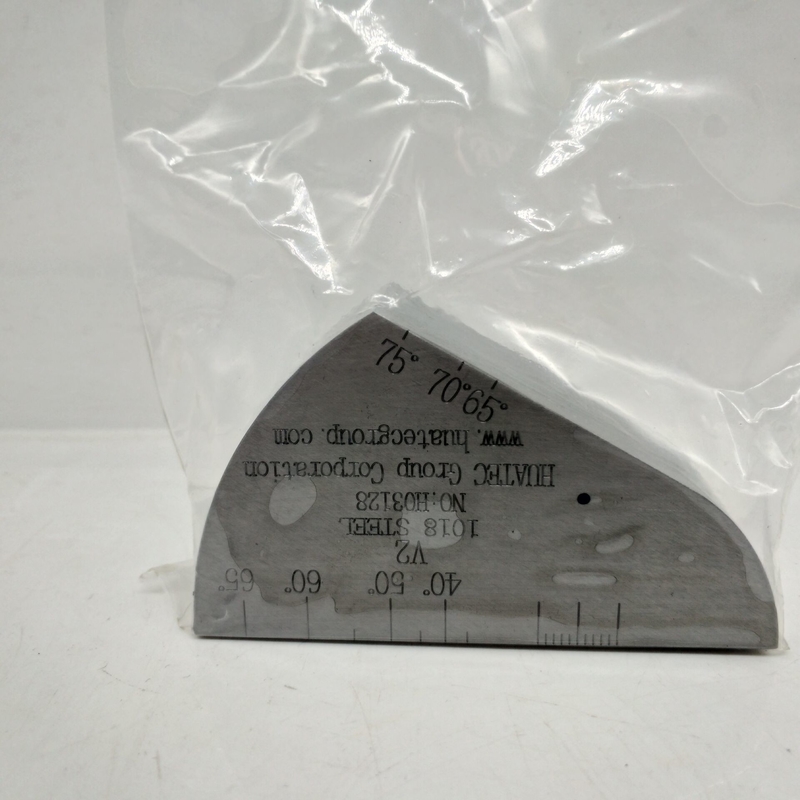

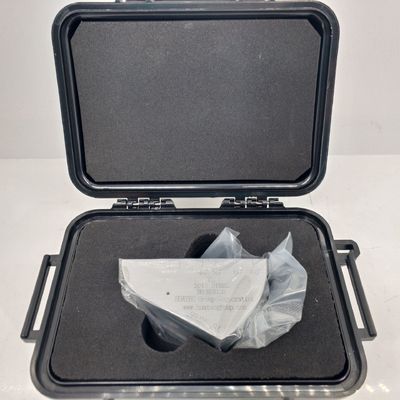

وحدة اختبار معايرة الفحص بالموجات فوق الصوتية IIW V2
كتلة الاختبار IIW2 (كتلة الاختبار V-2) هي كتلة الاختبار القياسية المعتمدة من قبل جمعية اللحام الدولية. V-2 (DIN54122) مقارنة مع كتلة الاختبار IIW ،كتلة الاختبار V-2 لديها مزايا الوزن الخفيف وسهلة النقل، مناسبة بشكل خاص للاستخدام الميداني.
| النوع | V2 | |
| البعد (ملم) | التسامح | نتيجة التحقق |
| 75 | ± 0.10 | مؤهل |
| 43.3 | ± 0.05 | مؤهل |
| 12.5 | ± 0.05 | مؤهل |
| (مـن) | <0.05 | مؤهل |
| (مـن) | <0.03 | مؤهل |
| (را) | Ra≤3.2um | |
| ف1.5 | ± 0.05 | مؤهل |
 |
< R0.10 | مؤهل |
| R50 | ± 0.10 | مؤهل |
| R25 | ± 0.10 | مؤهل |
نقاط الاستخدام الرئيسية:
(1) تم قياس نقطة الحادث و هامش الحساسية للمسبار الميل باستخدام سطح انعكاس قوس بقطر R50mm.
(2) باستخدام سطح الانعكاس من فتحة 5 ممرات ، فإن نطاق انكسار مسبار الانحناء هو 45 ° - 65 ° و 65 ° - 75 ° ، على التوالي.
(3) يمكن قياس خطية الكشف الأفقي والعمودي لجهاز الكشف عن العيوب باستخدام انعكاسات موجة p متعددة من القاع بسماكة 12.5 ملم.
(4) يتم استخدام سطحين قوسين، R25 و R50، لتصحيح محور الوقت ونقطة الصفر.
