تفاصيل المنتج:
|
| 5: | 0.1143-0.1397 | 7: | 0.165-0.191 |
|---|---|---|---|
| 10: | 0.241-0.267 | 12: | 0.275-0.335 |
| 15: | 0.349-0.413 | 17: | 0.400-0.464 |
| إبراز: | 0تقرير تفتيش IQI,0. 275-0.335 تقرير تفتيش IQI,قياسات دقيقة تقرير تفتيش IQI,0.275-0.335 IQI Inspection Report,Precise Measurements IQI Inspection Report |
||

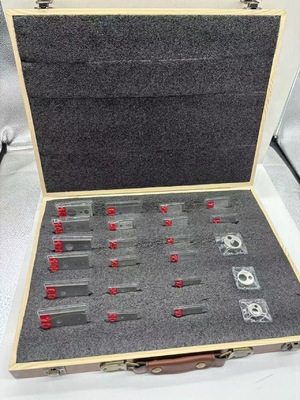

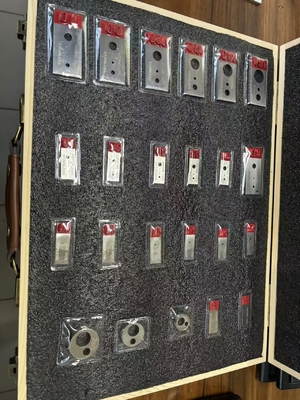

تقرير تفتيش IQI لنوع الثقب
عادة ما تستخدم أجهزة ASTM SE 1025 Penetrameter للصفائح لتتوافق مع معايير التفتيش الأمريكية.
إنها لوحات مستطيلة، 2٪ في سمك العينة، ومادة مشابهة بالأشعة السينية للعينة.
كل لوحة لديها ثلاثة ثقوب مثقبة مساوية في القطر إلى 1X، 2X، و 4X سمك penetrameter اللوحة.
الحد الأدنى للسمك من النوع اللوحة penetrameter هو 0.010".
يتم توفير هذه في شكل قرص، والقطر الخارجي هو 4X، مع ثقبين 1X و 2X سمك Penetrameter.
يعطي الرسم البياني أدناه Penetrameter للصفائحالتحديد والسمك وإرشاد حول أي penetrameter لاستخدامها لكل سمك مادي.
| ... | ||||||||
| لا، لا، لا | سمك | فتحة T | فتحة 2T | فتحة 4T | ||||
| النطاق | تم قياسها | النطاق | تم قياسها | النطاق | تم قياسها | النطاق | تم قياسها | |
| 5 | 0.1143-0.1397 | 0.1395 | 0.241-0.267 | 0.261 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.023 |
| 7 | 0.165-0.191 | 0.189 | 0.241-0.267 | 0.263 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.025 |
| 10 | 0.241-0.267 | 0.247 | 0.241-0.267 | 0.264 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.017 |
| 12 | 0.275-0335 | 0.311 | 0.275-0335 | 0.329 | 0.608-0.667 | 0.654 | 1.238-1302 | 1.298 |
| 15 | 0.349-0.413 | 0.392 | 0.349-0.413 | 0.368 | 0.730-0.794 | 0.762 | 1.492-1556 | 1.522 |
| 17 | 0.400-0.464 | 0.406 | 0.400-0.464 | 0.411 | 0.857-0.921 | 0.911 | 1.746-1810 | 1.795 |
| 20 | 0.476-0.540 | 0.484 | 0.476-0.540 | 0.505 | 0.984-1048 | 1.019 | 2.000-2064 | 2.018 |
| 25 | 0.571-0.699 | 0.653 | 0.571-0.699 | 0.646 | 1.206-1334 | 1.288 | 2.476-2604 | 2.498 |
| 30 | 0.698-0.826 | 0.769 | 0.698-0.826 | 0.721 | 1.460-1558 | 1.514 | 2.984-3.112 | 3.039 |
| 35 | 0.825-0.953 | 0.887 | 0.825-0.953 | 0.907 | 1.714-1842 | 1.766 | 3.492-3.620 | 3.577 |
| 40 | 0.952-1080 | 0.972 | 0.952-1080 | 1.019 | 1.968-2096 | 1.987 | 4.000-4128 | 4.118 |
| 45 | 1.079-1207 | 1.201 | 1.079-1207 | 1.201 | 2.222-2350 | 2.31 | 4.508-4.626 | 4.619 |
| 50 | 1.206-1334 | 1.311 | 1.206-1334 | 1.314 | 2.476-2604 | 2.535 | 5.016-5144 | 5.106 |
| 60 | 1.397-1651 | 1.527 | 1.397-1651 | 1.535 | 2.921-3175 | 3.014 | 5.969-6223 | 6.055 |
| 70 | 1.714-1842 | 1.832 | 1.714-1842 | 1.832 | 3.492-3.620 | 3.595 | 7.048-7176 | 7.110 |
| 80 | 1.905-2159 | 2.002 | 1.905-2159 | 1.952 | 3.937-4.191 | 4.061 | 8.001-8.255 | 8.028 |
| 100 | 2.413-2667 | 2.653 | 2.413-2667 | 2.637 | 4.953-5.207 | 5.197 | 10.033-10287 | 10.265 |
| 120 | 2.921-3175 | 3.011 | 2.921-3175 | 3.012 | 5.969-6223 | 6.123 | 12.065-12319 | 12.301 |
| 140 | 3.429-3683 | 3.523 | 3.429-3683 | 3.612 | 6.985-7239 | 7.156 | 14.097-14351 | 14.251 |
| 160 | 3.937-4.191 | 4.015 | 3.937-4.191 | 4.101 | 8.001-8.255 | 8.155 | 16.129-16.383 | 16.295 |
| 200 | 4.826-5334 | 5.135 | 4.826-5334 | 5.012 | 9.906-10.414 | 10.125 | ||
| نتائج الاختبار تلبي متطلبات ASTM E1025 | ||||||||
