تفاصيل المنتج:
|
| 20: | 0.476-0.540 | 25: | 0.571-0.699 |
|---|---|---|---|
| 30: | 0.698-0.826 | 35: | 0.825-0.953 |
| 40: | 0.952-1.080 | 45: | 1.079-1.207 |
| إبراز: | مقاييس اختراق الصفائح,أجهزة التحكم بالشاشة الدقيقة,SE 1025 أجهزة تقييم الاختراق للصفائح,Precision Plate Penetrameters,SE 1025 Plate Penetrameters |
||

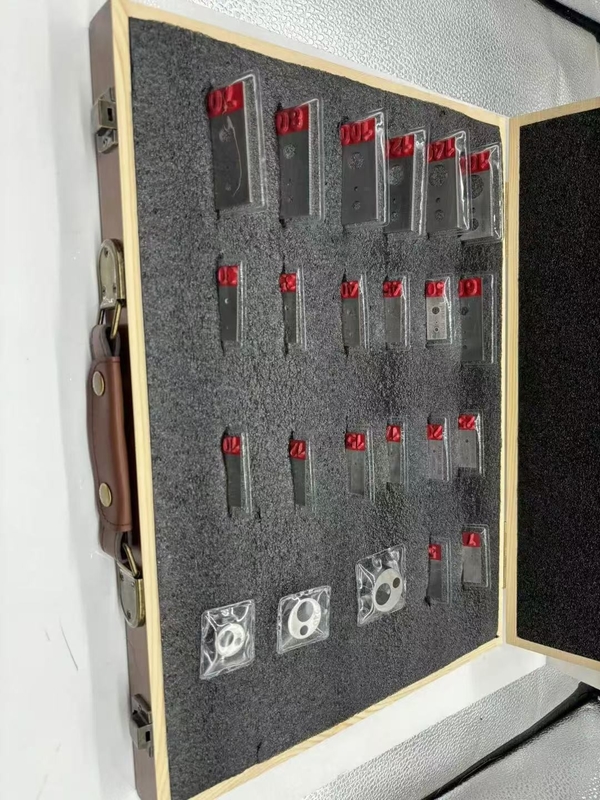

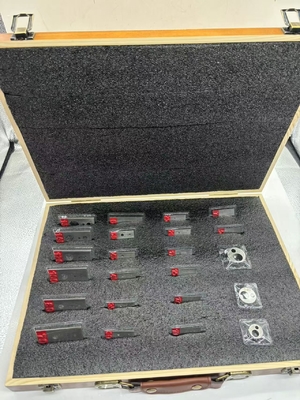

أجهزة ASTM SE 1025 لقياس دخول الألواح
عادة ما تستخدم أجهزة ASTM SE 1025 Penetrameter للصفائح لتتوافق مع معايير التفتيش الأمريكية.
إنها لوحات مستطيلة، 2٪ في سمك العينة، ومادة مشابهة بالأشعة السينية للعينة.
كل لوحة لديها ثلاثة ثقوب مثقبة مساوية في القطر إلى 1X، 2X، و 4X سمك penetrameter اللوحة.
الحد الأدنى للسمك من النوع اللوحة penetrameter هو 0.010".
يتم توفير هذه في شكل قرص، والقطر الخارجي هو 4X، مع ثقبين 1X و 2X سمك Penetrameter.
يعطي الرسم البياني أدناه Penetrameter للصفائحالتحديد والسمك وإرشاد حول أي penetrameter لاستخدامها لكل سمك مادي.
| ... | ||||||||
| لا، لا، لا | سمك | فتحة T | فتحة 2T | فتحة 4T | ||||
| النطاق | تم قياسها | النطاق | تم قياسها | النطاق | تم قياسها | النطاق | تم قياسها | |
| 5 | 0.1143-0.1397 | 0.1395 | 0.241-0.267 | 0.261 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.023 |
| 7 | 0.165-0.191 | 0.189 | 0.241-0.267 | 0.263 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.025 |
| 10 | 0.241-0.267 | 0.247 | 0.241-0.267 | 0.264 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.017 |
| 12 | 0.275-0335 | 0.311 | 0.275-0335 | 0.329 | 0.608-0.667 | 0.654 | 1.238-1302 | 1.298 |
| 15 | 0.349-0.413 | 0.392 | 0.349-0.413 | 0.368 | 0.730-0.794 | 0.762 | 1.492-1556 | 1.522 |
| 17 | 0.400-0.464 | 0.406 | 0.400-0.464 | 0.411 | 0.857-0.921 | 0.911 | 1.746-1810 | 1.795 |
| 20 | 0.476-0.540 | 0.484 | 0.476-0.540 | 0.505 | 0.984-1048 | 1.019 | 2.000-2064 | 2.018 |
| 25 | 0.571-0.699 | 0.653 | 0.571-0.699 | 0.646 | 1.206-1334 | 1.288 | 2.476-2604 | 2.498 |
| 30 | 0.698-0.826 | 0.769 | 0.698-0.826 | 0.721 | 1.460-1558 | 1.514 | 2.984-3.112 | 3.039 |
| 35 | 0.825-0.953 | 0.887 | 0.825-0.953 | 0.907 | 1.714-1842 | 1.766 | 3.492-3.620 | 3.577 |
| 40 | 0.952-1080 | 0.972 | 0.952-1080 | 1.019 | 1.968-2096 | 1.987 | 4.000-4128 | 4.118 |
| 45 | 1.079-1207 | 1.201 | 1.079-1207 | 1.201 | 2.222-2350 | 2.31 | 4.508-4.626 | 4.619 |
| 50 | 1.206-1334 | 1.311 | 1.206-1334 | 1.314 | 2.476-2604 | 2.535 | 5.016-5144 | 5.106 |
| 60 | 1.397-1651 | 1.527 | 1.397-1651 | 1.535 | 2.921-3175 | 3.014 | 5.969-6223 | 6.055 |
| 70 | 1.714-1842 | 1.832 | 1.714-1842 | 1.832 | 3.492-3.620 | 3.595 | 7.048-7176 | 7.110 |
| 80 | 1.905-2159 | 2.002 | 1.905-2159 | 1.952 | 3.937-4.191 | 4.061 | 8.001-8.255 | 8.028 |
| 100 | 2.413-2667 | 2.653 | 2.413-2667 | 2.637 | 4.953-5.207 | 5.197 | 10.033-10287 | 10.265 |
| 120 | 2.921-3175 | 3.011 | 2.921-3175 | 3.012 | 5.969-6223 | 6.123 | 12.065-12319 | 12.301 |
| 140 | 3.429-3683 | 3.523 | 3.429-3683 | 3.612 | 6.985-7239 | 7.156 | 14.097-14351 | 14.251 |
| 160 | 3.937-4.191 | 4.015 | 3.937-4.191 | 4.101 | 8.001-8.255 | 8.155 | 16.129-16.383 | 16.295 |
| 200 | 4.826-5334 | 5.135 | 4.826-5334 | 5.012 | 9.906-10.414 | 10.125 | ||
| نتائج الاختبار تلبي متطلبات ASTM E1025 | ||||||||
