تفاصيل المنتج:
|
| النطاق: | 0-10000 مم ، بسرعة الصلب | السرعة المادية: | 100 20000 م / ث |
|---|---|---|---|
| تردد تكرار النبض: | 20-2000 هرتز | النطاق الديناميكي: | ≥38 ديسيبل |
| إبراز: | كاشف عيوب بالموجات فوق الصوتية IP65,كاشف عيوب بالموجات فوق الصوتية الدقيق,Accurate Ultrasonic flaw detector |
||

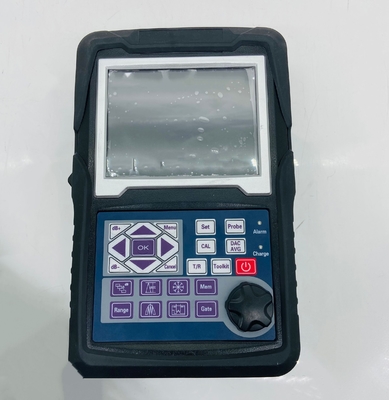

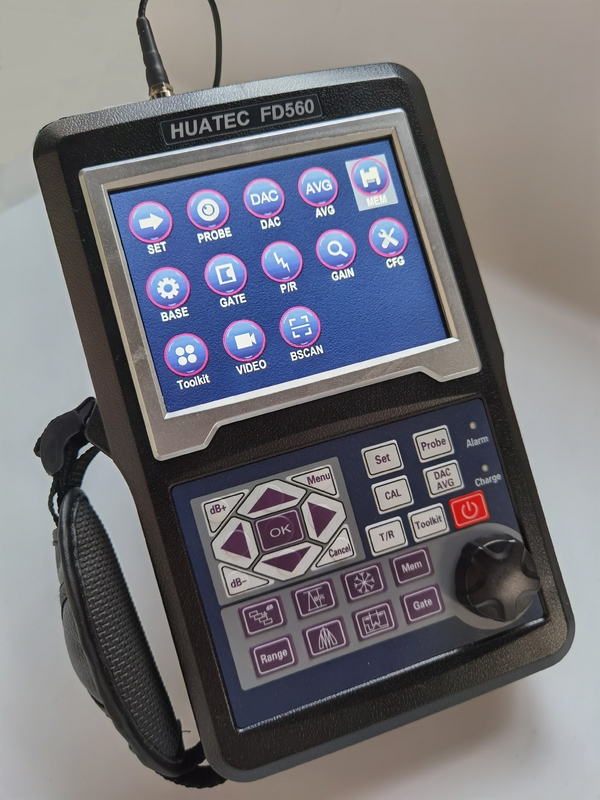

كاشف العيوب بالموجات فوق الصوتية HUATEC FD560
| النطاق:0-10000 ملم عند سرعة الصلب | الحساسية المتبقية:> 62dB |
| سرعة المادة: 100 ∼ 20،000 متر/ثانية | الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة |
| تردد تكرار النبض: 20 إلى 2000 هرتز | |
| النطاق الديناميكي: ≥38dB | |
| خطية: أفقية: +/- 0.2% ، عمودية: 2.5% ، دقة المضخم + / -1 ديسيبل. | |
| قوة القرار:> 40dB (5P14) الحساسية المتبقية:> 62dB |
★ محادثة سهلة الاستخدام التفاعلية تساعد العمليات مثل المعايرة، وجعل المنحنيات، الخ
★كل الأدوات التي تحتاجها: DAC، AVG، TCG، AWS، الخ
★تردد تكرار النبض: 20 - 2000 هرتز ضبط دقيق، فحص عالية السرعة، لا تفوت.
★نسبة إشارة عالية إلى الضوضاء، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالية لظروف العمل الصعبة.
★12 رقماً من إشارة الإشارة، أخذ العينات بسرعة عالية يؤدي إلى تشكيلة إعكاس أفضل مع كل التفاصيل حساسة ويمكن أن تكتشف حتى الأخطاء الصغيرة
★يمكنه استخدام تردد المسبار 20M بشكل مثالي.
★تسجيل فيديو عالية السرعة للكشف عن الأخطاء في الوقت الحقيقي، تخزين بيانات USB غير محدود.
★اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.
★معايير IP65، غلاف غزل السيليكا، مقاوم للمياه والغبار، صلب ودائم
★البطارية تدوم 10 ساعات بشحنة واحدة
المواصفات
النطاق:0-10000 ملم عند سرعة الصلب
سرعة المادة: 100 ∼ 20،000 متر/ثانية
تردد تكرار النبض: 20 إلى 2000 هرتز
النطاق الديناميكي: ≥38dB
خطية: أفقية: +/- 0.2٪، عمودية: 2.5٪، دقة المضخم +/- -1 ديسيبل.
قوة الحل:> 40 ديسيبل (5P14)
الحساسية المتبقية:> 62dB
الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة
500 إعداد الاستقلال، أي معايير يمكن إدخالها بحرية، يمكننا العمل في المشهد دون كتلة الاختبار؛
ذاكرة كبيرة من 1000 A الرسم البياني
أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر
أنواع المسبار: مستقيم واحد، زاوية واحدة، مستقيم مزدوج، زاوية مزدوجة، من خلال، الزحف، السطح
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكروسكيل
تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs
بطارية ليثيوم أيون قابلة لإعادة الشحن داخلية بقوة 7.2 فولت بقدرة 5200 ميلاواط
10 ساعات من وقت التشغيل الاسمي حسب سطوع الشاشة
4 ساعات وقت شحن نموذجي
H × W × D ((ملم): 220 × 175 × 40 (ملم)
الوزن1.0kg
درجة حرارة التشغيل: -10°C إلى 50°C
درجة حرارة التخزين: -30°C إلى 50°C
طاقة النبض: 70V، 100V، 200V، 300V، 400V، 500V قابلة للاختيار
تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 25 ميغاهرتز
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الحساسية: 120 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات المحول: BNC أو LEMO
ممتعالمشاريع
العرض الآلي لموقع العيب الدقيق ((عمق d، المستوى p، المسافة s، عرض،sz dB،ф).
تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG أو DAC / TCG ، وتسريع الإبلاغ عن قبول العيب أو رفضه.
معايرة تلقائية للمحول نقطة الصفر والزوايا والحافة الأمامية والسرعة المادية (V2 و ثنائي الثقب)
من السهل صنع واستخدام DAC / TCG و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه.
من خلال ربط القرص، يمكن للوحدة الحصول على ذاكرة غير محدودة.
هناك 17 معيار في الوحدة.
اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.1.
ميزة تصحيح السطح المنحني
وظيفة قياس ارتفاع الشق
بوابة التكبير: انتشار نطاق البوابة على عرض الشاشة بأكملها.
وظيفة مكاسب تلقائية
غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 70 Hz وغلاف A-scan
العرض
احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم مع المسح الحي للفهم السهل لنتائج الاختبار.
مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت.
إنذار: بيب و LED.
ساعة الوقت الحقيقي
ملء الصدى.
إلتقطوا الهدف
لون الصدى داخل البوابة
جهاز الكشف عن العيوب بالموجات فوق الصوتية المحمول FD560
محول شعاع مستقيم (2.5 ميغاهرتز، Φ20)
محول شعاع الزاوية (4 ميغاهرتز، 8 مم × 9 مم، 60 درجة)
كابل الترابط للمحول (BNC-LEMO 00،أو اختياري LEMO 01- LEMO 00)
بطارية ليثيوم أيون قابلة لإعادة الشحن، 8 أمبير ساعة
مصدر الطاقة/وحدة الشحن
دليل التشغيل باللغة الإنجليزية
شهادة معايرة HUATEC
برنامج التطبيقات
الحزام
