تفاصيل المنتج:
|
| نوع المسبار: | كريستال واحد/كريستال مزدوج | نطاق القياس: | 20 مم - 1800 مم |
|---|---|---|---|
| تردد القياس: | 4 هرتز 8 هرتز 16 هرتز | القرار: | 0.1 مم 、 0.01 مم 、 0.001 مم （0.01 بوصة 、 0.001 بوصة 、 0.0001 بوصة） |
| إبراز: | مقياس سمك الطلاء بالموجات فوق الصوتية غير المعدنية,قياس سمك الطلاء بالموجات فوق الصوتية,مقياس سمك الطلاء بالموجات فوق الصوتية المحمول,ultrasonic coating thickness gauge,Handheld ultrasonic coating thickness gauge |
||
TG-6200 مقياس سمك الطلاء بالموجات فوق الصوتية غير المعدنية
معايير المواصفات
| البند | TG-6200 |
| نوع المسبار | بلور واحد / بلور توأم |
| نطاق القياس | 20mm ️ 1800mm |
| تواتر القياس | 4 هرتز، 8 هرتز، 16 هرتز |
| القرار | 0.1ملم0.01ملم0.001ملم ((0.01 بوصة،0.001 بوصة0.0001 بوصة) |
| مولد النبضات | انبعاثات الموجة المربعة السلبية، وعرض النبض والجهد يتم مطابقة تلقائيًا إلى المسبار |
| سرعة الصوت نطاق | 400-19999m/s |
| كتلة المعايرة | 4ملم ((فولاذ) |
| إيقاف التشغيل التلقائي | يمكنك اختيار 5 دقائق، 10 دقائق، 20 دقيقة، إيقاف يدوي |
| معايرة المسبار | معايرة نقطة واحدة، معايرة نقطتين، معايرة يدوية |
| مكاسب | زيادة تلقائية، زيادة يدوية |
| نطاق مكاسب | 0 ~ 80 ديسيبل |
| وضع الكشف | RF، إيجابية نصف موجة POS، سلبية نصف موجة NEG، موجة كاملة |
| وضع القياس | (1) Thin-EE: وضع غطاء فيلم رقيق (2) MB-E: نقل موجة نبض أولي إلى صدى واحد؛ (3) E-E: من خلال قياس الطلاء، اختياري أي صدى EM-EN؛ (4) THIN: وضع قياس جدار رقيق |
| النموذج العددي | وضع قيمة السُمك، وضع الفرق/معدل التقليل، وضع الحد الأقصى/الحد الأدنى |
| A- وضع المسح | دعم |
| B- وضع المسح | دعم |
| إشارة الارتباط | دعم |
| مؤشر البطارية | دعم |
| اللغة | الإنجليزية |
| الوحدة | ملم/بوصة |
| تشغيل القائمة | دعم |
| وظيفة البرنامج | إعدادات البوابة الديناميكية، إعدادات الفراغ (فارغ) ، إعدادات الفراغ للصدى (E-Blank) ، تجميد الصدى، الصدى Pan والتكبير |
| وظيفة التخزين | في نفس الوقت، 100،000 سمك (100 مجموعة، كل مجموعة من 1000) ، 500 مجموعة من A صور موجة مسح و 500 مجموعة من B صور موجات مسح تدعم |
| ترقية برنامج المضيف | دعم ترقية برنامج المضيف |
| شاشة العرض | 3شاشة ملونة حقيقية |
| نقل البيانات | دعم اتصال USB ، نقل البيانات إلى الحاسوب |
| درجة حرارة العمل | -10°C ~ +50°C، مع متطلبات خاصة تصل إلى -20°C |
| الجهد التشغيلي | 3pcs رقم 5 بطاريات ليثيوم أيون مع تحذير منخفضة الجهد عند انخفاض |
| الأبعاد الكلية | 184 × 85 × 32 (ملم) |
| وزن الجهاز | 250 غرام ((البطارية غير مدرجة) |
| التكوين القياسي |
الجهاز الرئيسي و 1pc مسبار خاص للطلاء رقم 5 بطارية الليثيوم 3، شاحن، مجموعة من الملفات العشوائية، الصدمة والوقاية من الماء صندوق 1 |

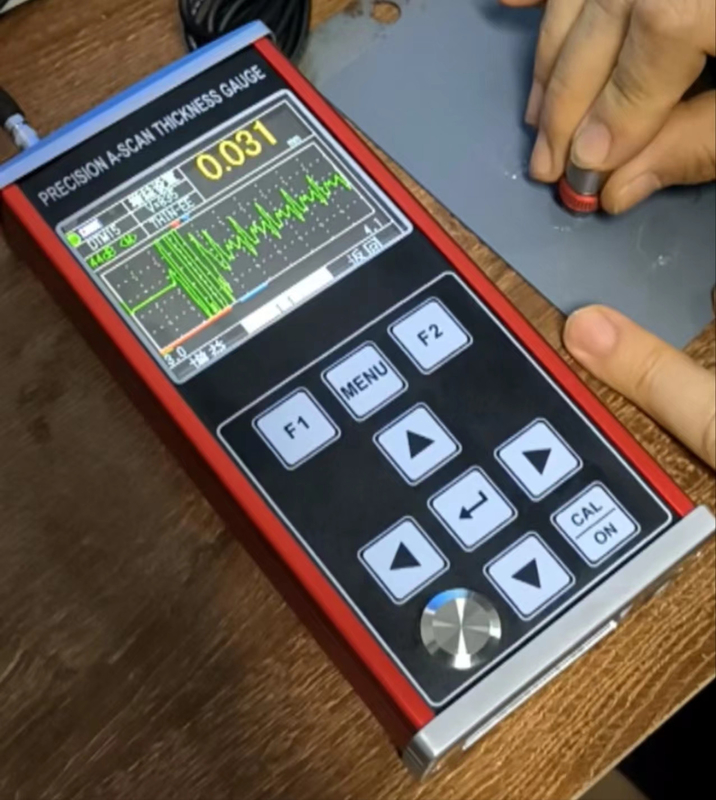

مقياس سمك الطلاء غير المعدني المحمول مع عرض رقمي ووظيفة مسح A / B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backدقة القياس هي 0.001mm، نطاق القياس رقيقة مثل 0.02mm، ويمكن قياس سمك الطلاء والرصيف في وقت واحد.
يمكن استخدام هذا المنتج في النفط والصناعة الكيميائية والمعادن وبناء السفن والطيران والفضاء والطاقة ومجالات أخرى.
الوظيفة الرئيسية
● نطاق قياس واسع ، الحد الأدنى لسمك القياس ، طلاء 20um ، الحد الأقصى لسمك القياس 1800mm ؛
● قياس سمك دقة عالية ، أعلى دقة قياس تصل إلى 0.001mm ؛ دقة قابلة للتكرار تصل إلى ± 0.002mm ؛

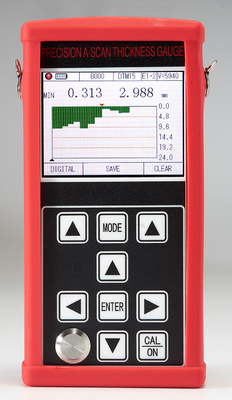

● وضع A-scan، وضع B-scan، وضع العرض العددي.
● مع وظائف قياس الصوت من خلال الطلاء والصدى إلى الصدى لقياس المواد ذات الطلاء والطلاء على السطح.
● يمكن اكتشاف طبقة الطلاء والطلاء على بعض المواد المركبة وفقًا لسرعة الصوت المختلفة للمادة ،ويمكن قياس سمك كل طبقة من أكثر من 10 مواد متعددة الطبقات في نفس الوقت، ويمكن تغيير قيمة سمك كل طبقة تحت نفس الصدى
● مجموعة متنوعة من القياسات: وضع THIN ، MB-E ، E-E ، وضع Auto لتلبية قياس سمك قطعة العمل التقليدية ؛ وضع THIN E-E لقياس الطلاء الرقيق ؛
● أنماط العددية تشمل وضع قيمة السماكة التقليدية، وضع الفرق/معدل التخفيض ونمط القيمة القصوى.
● وضع زيادة: زيادة تلقائية / زيادة يدوية
● يمكن تعيين إيقاف التشغيل اليدوي وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة؛
● يمكن استخدام مجموعة متنوعة من المواصفات المختلفة للمسحات، ومسحات توأم ومسحات بلورية واحدة، حتى دعم المسحات عالية التردد 20Mhz؛
● يدعم تخزين السعة الكبيرة ، ويمكن تخزين قيم سمك 100،000 ، 500 مجموعة من شكل موجة الفحص A و 500 مجموعة من شكل موجة الفحص B في وقت واحد ؛
● لديها مجموعة متنوعة من طرق المعايرة ، تدعم معايرة نقطة واحدة ، معايرة نقاط متعددة ووضع معايرة يدوية ، ويمكن أن تعيين في وقت واحد سرعة الصوت وموقف المسبار الصفر ؛دعم معايرة مسار V.
● التحويل الإمبريالي؛ يمكن تبديل المليمترات والبوصات؛
● عرض الصينية والإنجليزية
المواد المطبقة
قياس سمك الطلاء على الركائز المعدنية وغير المعدنية (الزجاج، المركب، البلاستيك، الخرسانة، الخشب، الخ)
مناسبة لقياس سمك المعادن (مثل الصلب والحديد الزهري والألومنيوم والنحاس ، وما إلى ذلك) ، والبلاستيك والسيراميك والزجاج والرشاش والألياف الزجاجية وغيرها من الموصلات الموجات فوق الصوتية الجيدة.
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
