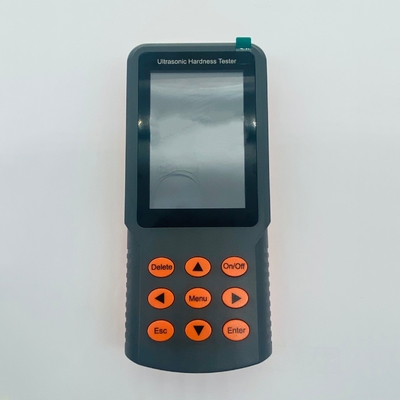

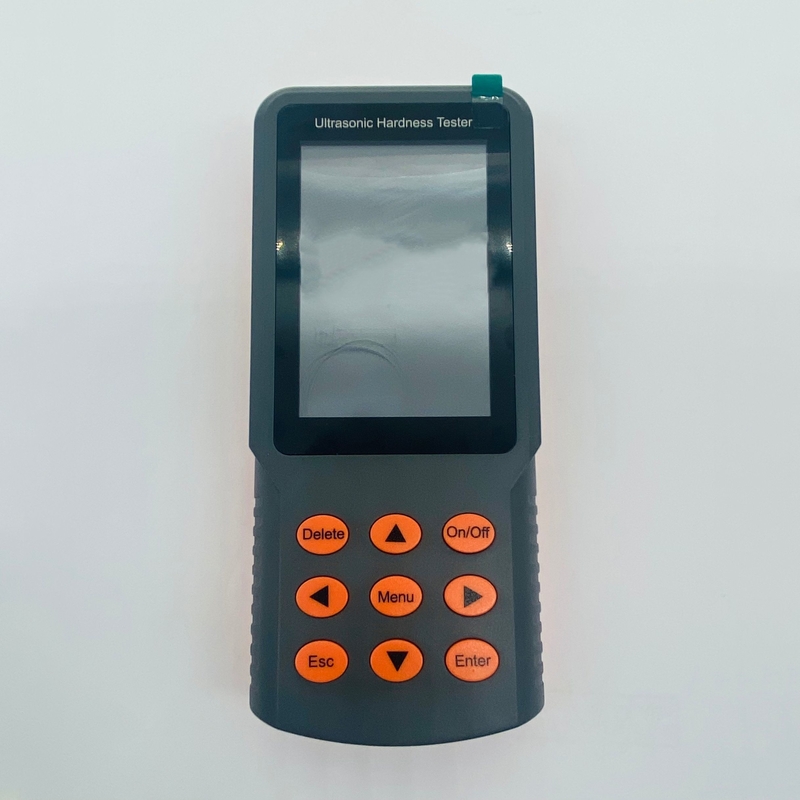

اختبار صلابة بالموجات فوق الصوتية المحمولة أداة NDT قياس دقة عالية

1.الخصائص الوظيفية

• مقياس القسوة الرئيسية: HV

مقياس القسوة القابل للتحويل: HRC، HRA، HRB، HBW

• في وضع المعايرة متعددة النقاط ، يمكن اختيار أي مقاييس صلابة.
• نطاق الاختبار: HV50~1599، HRC20~68، HB85~650

• اتجاه الاختبار:دعم الاختبار 360 درجة، طالما أن الزاوية بين المُدخل والسطح لا تتجاوز 90 درجة ± 3 درجة.
• البطارية: 3.6 فولت، بطارية الليثيوم 3000mAh
• الصمود: 10 ساعات
• يمكن تصدير بيانات الاختبار إلى محطة الكمبيوتر.
• المعايير: DIN 50159-1-2008 ؛ ASTM-A1038-2005 ؛ JB / T 9377-2010 ؛ JJG-654-2013 ؛ JJF 1436-2013
• دقة عالية --- ± 4%HV، ± 4%HB، ± 1.5HR.
• التجربة الصغيرة تتطلب مجهراً قوياً لرؤيته
• أضرار بسيطة في قطعة العمل
• سرعة الاختبار العالية ---- نتائج الاختبار في 1s في أقرب وقت ممكن.
• تصميم مظهر جديد، منحوتة مبتكرة، مريحة للحفاظ عليها وصناعة جيدة.
• شاشة كاملة باللغة الإنجليزية، تشغيل نوع القائمة، عدد قليل من المفاتيح، بسيطة ومريحة للعمل.
• 3شاشة LCD ضخمة بطول 5 بوصات مع 320 × 480 رسومات ملونة مصفوفة بالنقاط ، خط وجسيمات جميلة ، معلومات غنية وعرض واضح.
• تعرض مباشرة القيمة القياسية الحالية والقيمة القياسية التراكمية والقيمة القصوى والقيمة الدنيا والقيمة المتوسطة وقيمة التحويل.
• 50 مجموعة من تخزين البيانات.
• المعايرة البسيطة ---- يمكن تخزين 5 مجموعات من بيانات المعايرة من كتلة واحدة، و 1 مجموعة من بيانات المعايرة الافتراضية و 5 مجموعات من بيانات المعايرة متعددة الكتل في المضيف.
• بالنسبة للمواد ذات الثوابت المرنة المختلفة ، فإن معايرة كتلة الأنون فقط مطلوبة للتكيف مع المواد الجديدة.
• بالنسبة للمواد غير المعروفة أو المواد بدون جدول تحويليمكن اختيار مقياس القسوة بشكل تعسفي للتعديل متعدد النقاط للقضاء على الخطأ المنهجي الذي يسببه جدول التحويل.

• سهل الاختبار على خط التجميع

2.الدقة

3.التطبيق

• اختبار صلابة أجزاء طباعة حافة الجهاز والجذور، والقالب، واللوحة الرقيقة، وأسنان العدادات المقاومة على الوجه، وخروط العدادات والجزء الشوكي
• اختبار صلابة المحور والأنابيب والأوعية ذات الجدار الرقيق
• اختبار صلابة العجلات ودوارات التوربين
• اختبار صلابة حافة القطعة
• اختبار صلابة قطع اللحام
• قم بقياس عمق الثقب العميق مع فتحة معينة، مغشوشة وملتوية، مع شعاعيات كبيرة ومستوى غير منتظم.
• اختبار صلابة معظم المعادن الحديدية وغير الحديدية وسبائكها في الإنتاج الصناعي
• اختبار صلابة الطلاء الرقيق

• إلخ

4.متطلبات قطعة العمل لمنهج UCI

لأن اختبار صلابة بالموجات فوق الصوتية هو نوع من اختبار صلابة فيكرز ، يتم تلبية متطلبات اختبار صلابة فيكرز أيضًا بواسطة اختبار الصلابة بالموجات فوق الصوتية.

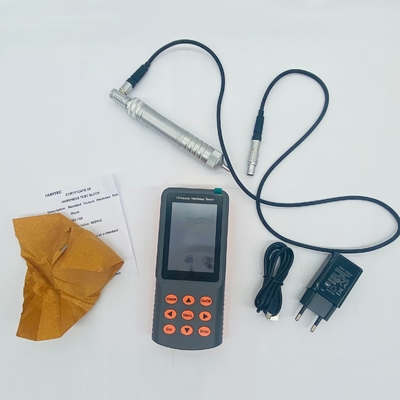

7.قائمة التعبئة

التسليم القياسي

• المضيف
• 1clip_image001.png" /> مسبار يدوي (2kgf)
• كابل اتصال المسبار
• محول طاقة 5 فولت AC
• كابل USB

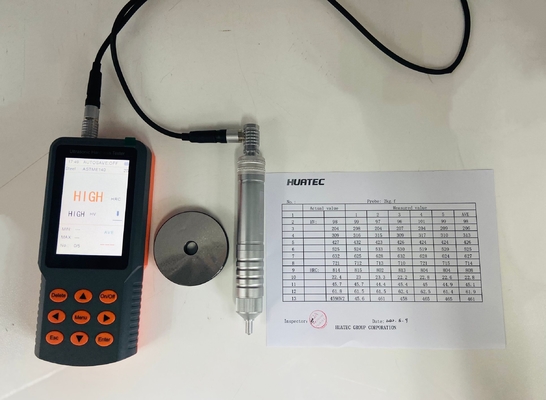

• قطعة العمل الصلبة القياسية

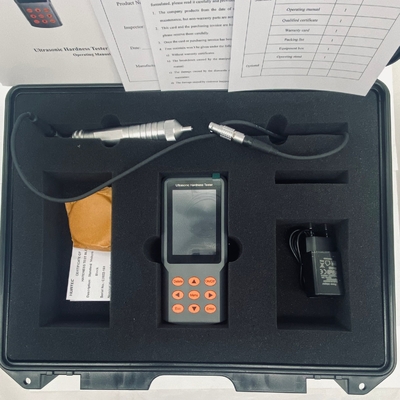

• صندوق المعدات
• دليل التشغيل
• شهادة
• بطاقة الضمان
• قائمة التعبئة

الملحقات الاختيارية

• المسبار (1kgf، 3kgf، 5kgf، 10kgf)
• منصة التشغيل
