تفاصيل المنتج:
|
| اسم المنتج: | اختبار التيار الدوامي | النموذج: | هيف-24ET |
|---|---|---|---|
| نطاق التردد: | 50 هرتز ~ 10 ميجا هرتز | نطاق الكسب: | 0 ~ 99 ديسيبل |
| نظام التشغيل: | (وين إكس بي) ، (وين 7، وين 8) | دوران المرحلة: | 0 ~ 359 درجة |
| إبراز: | اختبار التيار الحالي من الحقل البعيد,اختبار التيار المتعدد الترددات,Multi Frequency Eddy Current Tester |
||
اختبار التيار الجوي متعدد الترددات

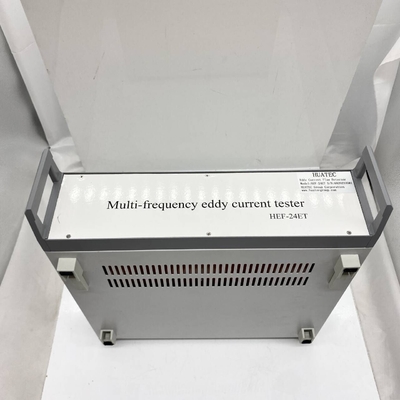

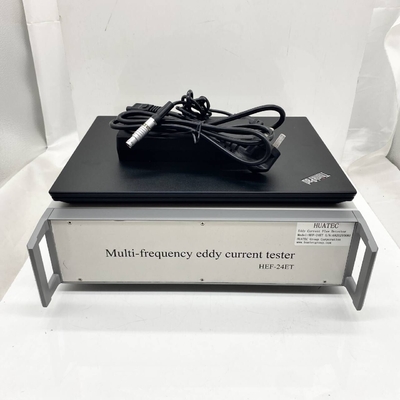

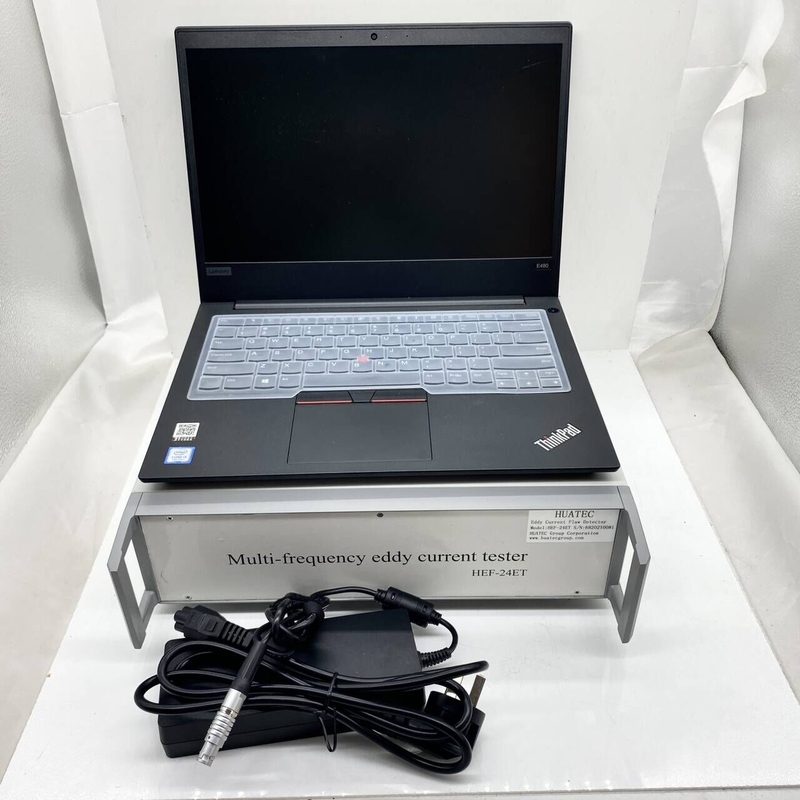

أداة الاختبار الذكية الرقمية بالكامل متعددة الترددات HEF-24ET هي جيل جديد من أجهزة الاختبار غير المدمرة للتيار الدوامي.مع اعتماد أحدث التكنولوجيا الإلكترونية الرقميةتكنولوجيا التيار الدوامي متعدد الترددات وتكنولوجيا المعالجات الدقيقةيمكن تحقيق فعالة جدار الداخلي والجدار الخارجي الكشف عن الشقوق من الأنابيب المعدنية المغناطيسية الحديدية وغير المغناطيسية في الوقت الحقيقي.
يحتوي HEF-24ET على مجموعة كاملة من أنظمة اختبار التيار الدوامي متكاملة مع أنظمة اختبار التيار الدوامي المتعددة الترددات والقنوات المتعددةيمكن أن تتحول أيضا إلى أن تكون عالية الأداءجهاز اختبار ذكي متعدد الأغراض للتيار الدوامي
مع أربع قنوات اختبار مستقلة نسبيا، يمكن أن تستقبل HEF-24ET أربعة إشارات كاملة وأربعة إشارات التفاضلية.الجهاز يمكن أيضا أن يتم تشغيلها إلى اثنين من أجهزة الكشف عن التيار الدورانية اختبار مزدوج التردد مع اثنين من اتصالات المسبار في وقت واحدتردد الاختبار هو 50 هرتز إلى 10 ميغا هرتز مع نطاق تردد متغير للاختيار ، ولديه وظيفة تضخيم إشارات الاختبار الضعيفة وقدرة قوية ضد التشويش.تطبق على اختبار الشقوق في الأنابيب، مع المسبار الداخلي من خلال، فإنه يمكن بسهولة اكتشاف العيوب مثل الشقوق الجدار الداخلية / الخارجية سطح، الحفر، والتآكل، والترقق، مواد الجدار والعيوب الداخلية.ولديها ميزة الاختبار الآلي الذي يتم التحكم به بواسطة الكمبيوتر، الشاشة الرقمية، حساسية الاختبار العالية، الأداء المستقر وهلم جرا.
لذلك، HEF-24ET مناسبة بشكل خاص لمختلف المعادن في الخدمة (النحاس، التيتانيوم، الألومنيوم،الأنبوب والقطع المعدنية الكشف عن العيوب وقياس سمك الجدران وتحليل التقييم في الطاقة النوويةالطاقة الكهربائية والبتروكيماويات والطيران والطيران وغيرها من الإدارات.أنابيب تحت الأرض وأنابيب الحديد الصلب الخ.
المواصفات
| نطاق التردد | 50 Hz ~ 10 MHz |
| نطاق المكاسب | 0 ~ 99dB قابلة للتعديل باستمرار، والعمل من كل ملف 0.1dB خطوة |
| نظام تشغيل | (وين إكس بي) ، (وين 7، وين 8) |
| تصفية رقمية | 0hz ~ 2000hz ، عبور عالي: 0hz ~ 2000h |
1نطاق التردد: 50 Hz ~ 10 MHz
2ترددين قابلين للاختيار بشكل مستقل
3.3 وحدة خلط (خلاط آلي)
4. ذاكرة تتبع في الوقت الحقيقي من 4 إشارات الدوران الحالية
5. نطاق مكاسب: 0 ~ 99dB قابلة للتعديل باستمرار، والعمل من كل ملف 0.1dB خطوة
6دورة المرحلة: 0 ~ 359 درجة قابلة للتعديل باستمرار، دقة 1 درجة. في عملية ضبط المرحلة،تظهر الشاشة على الفور تغيير المرحلة في العائق بعد الخطط والإشارة ارتفاع التيار الدوامي وقيم المرحلة، مريحة وبديهية
7تحفيز المسبار القابل للتعديل، 1-8
8التوازن الإلكتروني الرقمي / التناظري السريع
9أربعة خطة عائق آثار وثمانية عرض تحليل منحنى الحزام الداخلي،
10. عرض المسح الزمني
11تأخير وظيفة إغلاق مسار الذاكرة
12حوار الإنسان والآلة القائم على القائمة (باللغة الإنجليزية).
13نظام التشغيل هو WinXp، Win7، Win8
14. قياسات عرض الإشارة والمرحلة التلقائية ، وإشارات التيار الدوامي بطيئة (قابلة للتعديل)
15تصفية رقمية: منخفضة الممر: 0 هرتز ~ 2000 هرتز ، عالية الممر: 0 هرتز ~ 2000 ساعة.
16وظيفة تحليل التكوين
17يمكن تجهيزها بأشكال الوصول المطلقة والمتفاضلة والمقارنة الذاتية ، بما في ذلك من خلال النوع ، ونوع التداخل ، ونوع المسطح ، ونقطة ، ودورة وغيرها من المسبار
18. مع مرحلة / نطاق نطاق غير ثابتة فريدة من نوعها
19. منفذ خروج إنذار أجهزة متعددة
20خروج إنذار في الوقت الحقيقي، خروج إنذار متأخر
21يمكن تخزين الكتلة من خلال مختلف إجراءات الاختبار وبيانات الاختبار
22شاشة المسح المركزي
23. أوتوماتيكي مرحلة / عيب عمق منحنيات عرض
24. شاشة واحدة عرض مخطط القسم العرضي لخط الأنابيب قيد التشغيل، والعدد الترتيب من الأنابيب اختبار، وإشارات اختبار التيار الدوامي.
25. علامات مرتبة من مخطط قطع الأنابيب ، لتشكيل اختبار التيار الدورانية خريطة عامة للأنابيب قيد التشغيل
26نتائج الاختبار الإحصائية السرية (الجدول وعرض الرسم البياني) لتسهيل التحليل التراكمي لنتائج الاختبار
27. عرض التقويم والوقت تلقائيًا
28نظام تحليل البيانات الاختياري
التطبيقات

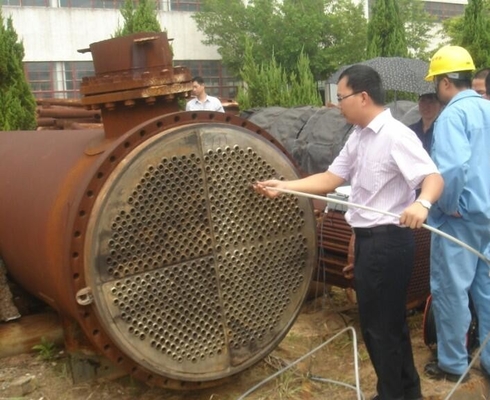

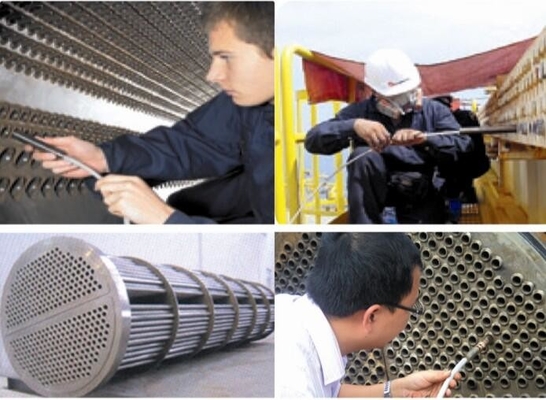

تطبق بشكل خاص على الطاقة النووية والطاقة الكهربائية والبتروكيماويات والفضاء والطيران والإدارات الأخرى في خدمة أنابيب النحاس والتيتانيوم والألومنيوم والزيركونيوم وغيرها.أجزاء معدنية للكشف عن العيوب وقياس سمك الجدار، ومجموعة متنوعة من اختبارات الأنابيب المغناطيسية الحديدية والتحليل والتقييم.
