تفاصيل المنتج:
|
| كمية القناة: | أربع قنوات اهتزاز، وقناة واحدة لمقياس سرعة الدوران | الدقة: | ± 5% |
|---|---|---|---|
| A / D التحويل: | أخذ العينات الإعلانية 24 بت | شاشة LCD: | يدعم إدخال شاشة تعمل باللمس، وشاشة ملونة مقاس 5 بوصة |
| إبراز: | محلل الاهتزاز,محلل اهتزاز القناة 4,محلل اهتزاز متعدد الوظائف,4 Channel Vibration Analyzer,Multi-functional Vibration Analyzer |
||

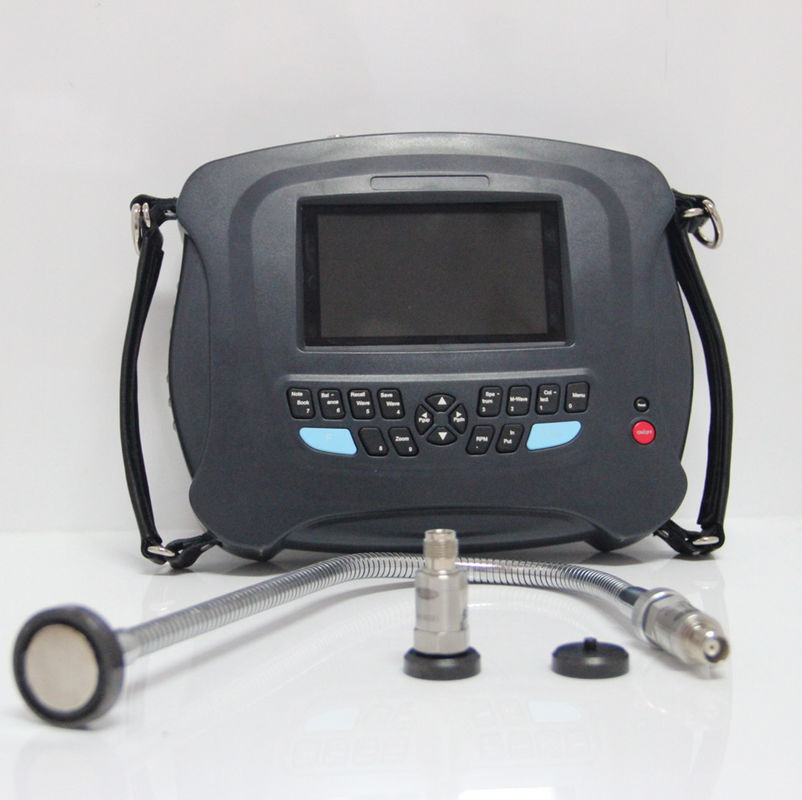

HG-904B4 4 قناة متعددة الوظائف FFT تحليل اهتزاز الطيف
HUATEC HG-904B 4 قناة أداة متعددة الوظائف، يحتوي على منفذ إدخال متعدد الاستخدامات التي يمكن توصيلها إلى أنواع مختلفة من أجهزة الاستشعار.وتقنيات تشخيص الأخطاء، دمج قدرات مراقبة حالة المعدات وتشخيص الأخطاء في وحدة واحدة.
جهاز التحليل يتضمن وظيفة جمع بيانات الاهتزاز بأربع قنوات،والتي يمكنها إكمال قياس الاهتزاز في الموقع وتخزين عشرات الآلاف من قيم خصائص الاهتزاز والطيف من نقاط القياس تلقائيًايمكن أن يعرض أيضاً قناة واحدة إلى أربع قنوات من أشكال الموجات والطيف بشكل متزامن في الموقع بالإضافة إلى أنه يمكن أن يعمل كجهاز كشف عدم التوازنإكمال التحقق من التوازن الديناميكي من جانب واحد أو من جانبين في الموقع.BT4 &IP54
| الوظيفة الرئيسية | النموذج | |
| النموذج | HG-904B4 | HG-904B2 |
| كمية القناة | القناة الأربعة | قناة مزدوجة |
| الوظائف الرئيسية | ||
|
1"فحص متزامن ثلاثي القنوات، مع قياسات التسارع والسرعة والنزوح وقيم لف المحور في نفس الوقت من كل قناة.فضلا عن الرسوم البيانية الطيف الترددي من معايير الإنذار.
|
نعم | قناة واحدة |
| 2"الاقتناء المتزامن القناة الواحدة أو متعددة من أي معايير، أي نطاق تردد، وأي الرسم البياني. | قناة 1 أو 2 أو 3 أو 4 | قناة 1 أو 2 |
| 3تتبع المحور، تحليل التوقف والبدء، اختبار التأثير. | نعم | لا |
| 4"مراقبة في الوقت الحقيقي لقيم الأجهزة وتحليل في الوقت الحقيقي لرسومات الاتجاه لأي معيار وأي نطاق تردد؛ تحليل في الوقت الحقيقي لطيف التردد وشكل الموجة. | قناة 1 أو 2 أو 3 أو 4 | قناة 1 أو 2 |
| 5تكنولوجيا مراقبة نبضات تأثير الدعامة (الحكم على تزيين الدعامة والتأثير) | اختياري (ملاحظات الطلب) | اختياري (ملاحظات الطلب) |
| 6التوازن 1 أو 2 طائرة | نعم | نعم |
| 7نظام تحليل برنامج إدارة المعدات | نعم | نعم |
| 8يمكن توصيلها إلى ICP، مستشعر الشحن، مستشعر تحريك التيار الدوامي، مستشعر السرعة المغناطيسي الكهربائي | نعم | نعم |
| 9تحليل المرحلة النسبية | اختياري (ملاحظات الطلب) | اختياري (ملاحظات الطلب) |
الوظيفة الرئيسية:
منافذ المدخلات متعددة الوظائف للمستشعرات المختلفة: (البيزو الكهربائية، الكهرومغناطيسية، تيار إيدي، ICP)
-- شاشة ملونة بطول 5 بوصات مع واجهة صينية لتصور واضح وجميل
-- مساحة تخزين ضخمة مع قرص صلب 16GB التي يمكن أن تخزن تلقائيًا عشرات الآلاف من قيم ميزة الاهتزازات
-- أربع قنوات الاستحواذ المتزامن مع 24-بيت AD أخذ العينات
-- 1600،3200،6400 أو 12800 خط طيف FFT
-- واجهة الاتصال USB 2.0 مع العلامة التجارية الجديدة الصينية نمط النافذة عرض القائمة لسهولة التشغيل
-- تردد التحليل يصل إلى 35 KHZ مع 8 مستويات اختيارية
-- تحليل ديناميكي عالي السرعة كامل الوظائف، بما في ذلك طيف التردد، طيف الطاقة، الطيف اللوغاريتمي، الخ
-- تعرض قيم خصائص مجال الزمن المختلفة، بما في ذلك القيمة القصوى، القيمة القصوى القصوى، القيمة الفعالة، عامل القصوى، الانحراف، الكورتوسة، الخ
-- وظائف تحليل وتشخيص متعددة: تحليل المحامل / العجلات (تحليل تخفيض تعديل الغلاف) تشخيص الأخطاء ، (اختبار الطرق) تشخيص التردد الطبيعي ، إلخ.
-- تخزين البيانات / السجلات وإعادة تشغيل توازن الدوار
-- يمكن إزالة وزن الاختبار أو الاحتفاظ به بشكل انتقائي ويمكن تقدير جودته
-- عملية الموازنة عالية الدقة مع التوازن السريع لقياس وعرض قيم الاهتزازات والعريضات والمراحل
-- اكتشاف وتشخيص أخطاء المحامل/المعدات باستخدام إزالة تعديل غلاف الأجهزة
-- قياس السرعة، قياس الضوضاء، قياس المراحل، تشخيص المراحل
-- تعيين اليدوي للحد الأدنى للتشغيل (كبير، متوسط، صغير)
-- يمكن تجهيزها برنامج EMD من نظام إدارة المعدات (بما في ذلك قاعدة البيانات محملة)
مواصفات الأجهزة:
| الإحصاءات | المواصفات |
| النموذج | HG-904B4 أربع قنوات / HG-904B2 قناة مزدوجة |
| كمية القناة | أربع قنوات اهتزاز، قناة قياس سرعة واحدة |
| الوظائف الرئيسية | اكتساب متزامن قناة واحدة أو متعددة من المعلمات المختلفة بما في ذلك التسارع والسرعة والنزوح والغلاف المحوري |
| الدقة | ± 5% |
| تحويل A/D | أخذ عينات AD 24 بت |
| شاشة LCD | يدعم إدخال الشاشة اللمسية، عرض ملون 5 بوصات |
| نطاق قياس السرعة | 120~12000دورة في الدقيقة |
| نطاق درجة حرارة الجهاز | -2055 درجة مئوية |
| نطاق درجة حرارة جهاز الاستشعار | -20 درجة 120 درجة مئوية |
| بطارية قابلة لإعادة الشحن | بطارية الليثيوم القابلة لإعادة الشحن 7.2 فولت، 6800mA؛ وقت الشحن 7 ساعات، وقت العمل المستمر 8 ساعات |
| شاحن | 8.V، 2A |
| مكتبة التشخيص | قاعدة بيانات المحامل |
| وظيفة القياس ومدى القياس |
يقيس في نفس الوقت أربع قيم للماثلة و أطياف معايير الإنذار بحساسية 100 ميف / غرام تسارع 0.1 ‰ 199،99 متر/ثانية سرعة 0.1 ‰ 199،99 مم/ث النزوح من 1m ¢ 1999m قيمة الغلاف المحوري من 0.1 ∼ 30 م/س2 |
| وظيفة تحليل البرمجيات | تحليل طيف الاهتزازات وتحليل شكل الموجات في مجال الزمن ، تحليل الغلاف ، وظيفة تشخيص خطأ دقيق للدراجات المتحركة (أربعة أجزاء) وظيفة تشخيص خطأ منفصلة:أجهزة الأداة لديها وظيفة تشخيص خطأ منفصلة لجمع أطياف المعلمات الأخرى، السيبستروم، الطيف اللوغاريتمي، وتشخيص طيف الطاقة (الاستحواذ في الوقت الحقيقي وعرض في الوقت الحقيقي) |
| قدرة التخزين | 16G |
| واجهة خارجية | الشحن والاتصالات USB20 |
| وظيفة إخراج التقارير | يكتشف مخرج تقرير البيانات |
| نطاق استجابة تردد قياس الاهتزاز: | 2 ¢ 35 كيلو هرتز |
| أنواع أجهزة الاستشعار القابلة للاتصال: | جهاز استشعار التسارع الكهربائي، جهاز استشعار ICP، جهاز استشعار السرعة المغناطيسية الكهربائية، جهاز استشعار تيار إدي |
لمحة عامة عن البرنامج:
مع التطور السريع لإنترنت الأشياء ومنصات البيانات الكبيرة، لقد دمجنا المزايا الوظيفية لنظام البرمجيات الموجود لدينا واعتمدنا منصة Windows.Net 3.5-5.0،مجموعة مايكروسوفت فيزيوال ستوديو 2019، وقاعدة البيانات MySQL. الاتصال بين نظام البرمجيات والجمع يتبنى بنية UDP موحدة، ويتم تصميم نظام البرمجيات مع كل من شبكة وإصدارات مستقلة.بعد ما يقرب من عام من الجهود، أطلقنا أحدث إصدار من نظام مراقبة وتشخيص المعدات الذكية للمؤسسة (يشار إليها فيما يلي باسم نظام EMD).من خلال الاستفادة من عمليات برنامج العميل المرنة وأدوات التحليل الشاملة، يمكن للمستخدمين مراقبة البيانات بشكل أكثر ملاءمة وتحليل أسباب الشذوذ بشكل أكثر فعالية.أجهزة الرصد اللاسلكي، ومحللات محمولة خارج الإنترنت. أثناء تحليل اتجاهات البيانات عبر الإنترنت ، يمكن للمحلل المحمول استكمال جمع البيانات لجعل تحليل المعدات في الموقع أكثر شمولًا ،وبالتالي تحليل شامل اتجاهات الوحدة والشذوذ، تحديد دقة أسباب الشذوذ، وتعظيم حماية المعدات في الموقع.
