HDR-01 DR نظام الكشف عن الصور الرقمية جهاز رصد الأشعة السينية

HDR-01 DR نظام الكشف عن التصوير الرقمي بالأشعة السينية

1. نظرة عامة

مع التطور المستمر للعلوم والتكنولوجيا، يتم تحديث معدات الاختبار باستمرار. تتابع شركتنا عن كثب التطور التكنولوجي للدول المتقدمة في العالم، ومن خلال جهودها الخاصة، قامت بتطوير نظام كشف التصوير الرقمي الجديد HDR-01.

يمكن للنظام أن يعرض بشكل مرئي نتائج فحص لحام خطوط الأنابيب في الكمبيوتر في الوقت الفعلي، وهو مفيد للمشغلين للحكم على نتائج الفحص في الموقع. وفي الوقت نفسه، يمكن استرجاع نتائج الاختبار في الموقع عن بعد، أو حفظها للسجل، أو يمكن للخبراء التحقق من النتائج مباشرة. يمكن للنظام طباعة معلومات الموقع والموقع مباشرة، والوقت، ورقم منفذ اللحام لموقع العمل، وبعض المعلومات ذات الصلة على الصورة دون تعديل، مما يتجنب تمامًا المشتبه في الغش.

يتكون النظام من الأجزاء التالية: جهاز الكمبيوتر عن بعد، وعربة لوحة التصوير DR، وعربة آلة التصوير الشعاعي الخارجية، وزاحف خط أنابيب التصوير الداخلي وأنظمة أخرى. من خلال شبكة المنطقة المحلية اللاسلكية، يمكن إكمال التحكم والحصول على (نقل) الخريطة في وقت واحد. يمكن للموظفين التحكم عن بعد في الكمبيوتر لإكمال فحص لحام خط الأنابيب وحفظ الصورة الأصلية لاسترجاعها والفيلم المسطح. صورة النظام واضحة، وتقييم السلك المزدوج يلبي تمامًا متطلبات المعايير الوطنية ويتجاوزها.

قائمة تكوين المعدات:

2. تكوين المعدات

يتكون النظام من جزأين: معدات الرماية داخل الأنابيب ومعدات الرماية الخارجية.

تكوين معدات الرماية الداخلية:

مجنزرة خط أنابيب الأشعة السينية عالية التردد، مجنزرة الجدار الخارجي لخط الأنابيب (تحمل كاشف اللوحة المسطحة، جهاز التوجيه المركزي، الكمبيوتر السفلي PLC)، كاشف اللوحة المسطحة DR، محطة عمل الكمبيوتر (برنامج الحصول على الصور الرقمية ومعالجتها).

تكوين معدات الرماية في الهواء الطلق:

سيارة تسلق الجدار الخارجي لخط الأنابيب (تحمل كاشف اللوحة المسطحة، جهاز التوجيه المركزي، الكمبيوتر السفلي IP10 PLC)، كاشف اللوحة المسطحة DR، سيارة تسلق الجدار الخارجي لخط الأنابيب (مولد الأشعة السينية الاتجاهي عالي التردد، جهاز التوجيه المساعد، الكمبيوتر السفلي IP11 PLC)، محمول عالي محول التحكم في التردد، وكابل البيانات، وسلك الطاقة، ومحطة عمل الكمبيوتر (برنامج الحصول على الصور الرقمية ومعالجتها)، ومحطة عمل الكمبيوتر (برنامج الحصول على الصور الرقمية ومعالجتها).

3. المؤشرات الفنية للمعدات المقابلة

3.1 جهاز الحصول على الصور:

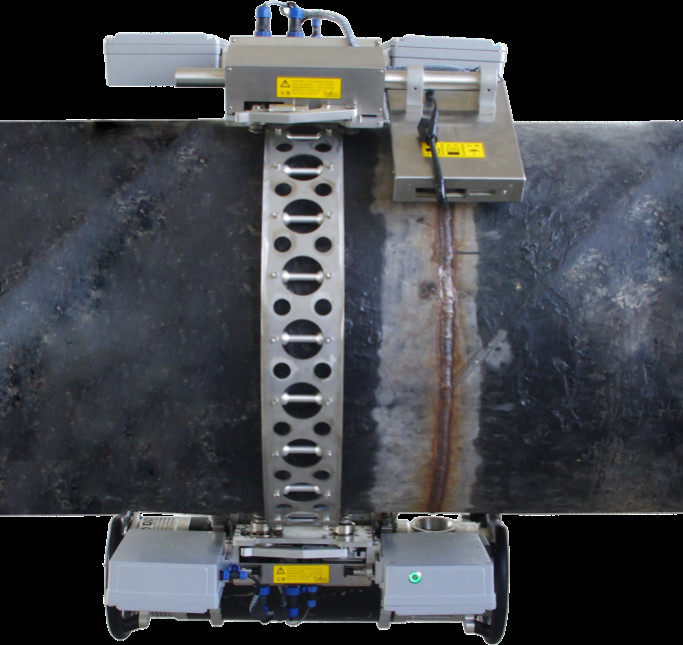

سيارة التسلق على الجدار الخارجي لخط الأنابيب (تحمل لوحة الحصول على الصور)

الموديل: PC10

 سرعة المشي: ≥100 مم/ثانية

 تعتمد طريقة المشي نوع المسار لضمان تحديد الموضع بشكل عمودي على خط اللحام: ± 1 مم، ودقة تحديد موضع اتجاه المشي: ± 1 مم؛

 يمكن أن تلبي متطلبات الإضاءة المركزية والكشف عن ظل واحد مزدوج الجدار DR لخطوط الأنابيب التي يبلغ قطرها أقل من 1600 مم؛

 اعتماد نظام اتصالات لاسلكي مزدوج التردد 5G، مسافة التحكم: 100 متر (مجال مفتوح)؛

 يتم تشغيله بواسطة بطارية ليثيوم مدمجة ذات درجة حرارة منخفضة 36 فولت، والتي يسهل استبدالها ويمكن أن تعمل بشكل طبيعي عند درجة حرارة أقل من 40 درجة مئوية؛

 وقت العمل: أكثر من 8 ساعات (وقت العمل أكثر من 10 ساعات عند توصيله بنظام إمداد الطاقة للسيارة لتسلق الجدار الخارجي)؛

 استهلاك الطاقة: ≥150 واط؛

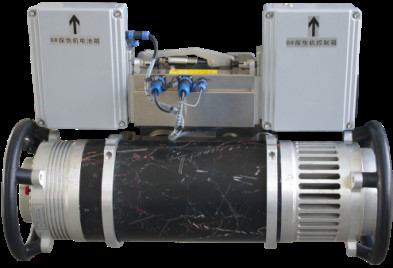

3.2 تسلق الجدار الخارجي لخط الأنابيب (تحمل جهاز الأشعة السينية)

الموديل: PC11

سرعة المشي: ≥100mm/s

 تعتمد طريقة المشي نوع المسار لضمان تحديد الموضع بشكل عمودي على خط اللحام: ± 1 مم، ودقة تحديد موضع اتجاه المشي: ± 1 مم؛

 يمكن أن تلبي متطلبات القيادة لآلة الشعاع الاتجاهي أحادية الظل مزدوجة الجدار للأنابيب التي يبلغ قطرها 711 مم أو أقل

 اعتماد نظام اتصالات لاسلكي مزدوج التردد 5G، مسافة التحكم: 100 متر (مجال مفتوح)؛

 يتم تشغيله بواسطة بطارية ليثيوم مدمجة ذات درجة حرارة منخفضة 36 فولت، والتي يسهل استبدالها ويمكن أن تعمل بشكل طبيعي عند درجة حرارة أقل من 40 درجة مئوية؛

 وقت العمل: أكثر من 10 ساعات؛

 استهلاك الطاقة: ≥150 واط؛

قم بالقيادة بشكل متزامن مع سيارة التسلق (لوحة الحصول على الصور) خارج جدار الأنبوب لاستكمال متطلبات فحص إضاءة DR ذات الظل الواحد والجدار المزدوج.

3.3 كاشف اللوحة المسطحة (يتم تحديد اللوحة المسطحة وفقًا لمتطلبات المستخدم، والسعر مختلف)

 طبقة تحويل الأشعة السينية: السيليكون غير المتبلور؛

 الوميض: CSI؛

 درجة البكسل: 120 ميكرومتر؛

منطقة التصوير الفعال للكاشف:150 × 180 ملم;

 مصفوفة البكسل: 1280×1024؛

 تحويل الإعلان: 6bt؛

 دقة زوج الخط: ≥4.0LP/mm؛

DQE@0.0LP/مم (2.5μGy، RQA5): 65%؛

MTF@1.0LP/مم: 0.66؛

MTF@2.0LP/مم: 0.35؛

 الحد الأدنى لجرعة الكشف: 14nGy؛

 طاقة الشعاع (قيمة KV الثابتة): 40~300kv؛

 نطاق درجة الحرارة المحيطة: 5 ~ 35 درجة مئوية؛

 نطاق الرطوبة النسبية: 10 ~ 75% PH؛

 الطاقة المقدرة: 20 واط؛

تلقى طاقة الشعاع: 320 كيلو فولت؛

 وقت العمل المستمر: أكثر من 10 ساعات؛

إمدادات الطاقة: تيار مستمر 24 فولت ؛

 البطارية: بطارية مدمجة 1 سريعة؛

 الوزن: 3 كجم؛

 بروتوكول نقل البيانات لاسلكيًا: 802.11ac.

3.4 برنامج الحصول على الصور الرقمية ومعالجتها

مع وظيفة الفحص بمفتاح واحد، يختار المشغل قطر الأنبوب وسمك الجدار وفقًا لمعلمات خط الأنابيب المعدة مسبقًا في قاعدة بيانات البرنامج، ويدخل رقم اللحام الخاص باللحام الذي تم فحصه. يقوم النظام تلقائيًا بتحديد المعلمات المحددة مسبقًا ويكمل اللحام بالكامل تلقائيًا. الكشف والتخزين. يحتوي البرنامج على وظيفة التدخل اليدوي، والتي يمكنها ضبط سرعة الكشف، وزيادة أو تقليل سرعة الكشف، وضبط طول خطوة الكشف (أوقات الكشف) وفقًا للاحتياجات.

 يمكن للمشغل ضبط عرض النافذة وموضعها مسبقًا قبل الاختبار، بحيث يكون سطوع وتباين الصور المجمعة متسقًا، ويمكن تقييمها مباشرة بعد اكتمال التجميع.

 مع انعكاس الصورة الإيجابية والسلبية، وانعكاس الصورة وتدويرها، وتوسيع الصورة والتجوال، وتحسين حافة استيفاء الصورة، والتكبير الجزئي/استعادة الصورة الأصلية، ووضع العلامات الأبجدية الرقمية، ووضع علامات على الصورة.

 مع قياس قطعة خط المسطرة.

 مع قياس العيوب (القياس الهندسي للنقاط والخطوط والزوايا وما إلى ذلك) ووظائف تحديد العيوب.

 مع مقياس جودة الصورة المزدوج MFT (الدقة المكانية) وظيفة القياس والحساب التلقائي.

 عرض في الوقت الحقيقي للقيمة الرمادية والحساب التلقائي وعرض القيمة المتوسطة.

 مع وظيفة قياس وحساب نسبة الإشارة إلى الضوضاء (SNR).

 يمكن للمشغل الكبير تجميع وتعديل ملفات عملية نقل الإضاءة في الوقت الفعلي، ويمكن للمشغل عرض معلمات عملية نقل الإضاءة الحالية وإخراجها في أي وقت.

 لديه وظيفة خياطة صورة التماس اللحام.

 الصورة بتنسيق DICONDE ويمكن تحويلها إلى تنسيقات شائعة أخرى مثل JPG. كما أنه يدعم تخزين الصور بتنسيقات مختلفة مثل DCN، BMP، RAW، وTF.

3.5 محطة العمل

المعلمات التقنية لمحطة عمل الحصول على الصور وتحليلها:

موديل الجهاز: بريسشن 3530

العلامة التجارية للمعدات:

 نظام التشغيل WINDOWS10 الأصلي

 معالج Intel(R) Corc(TM)i7-8750H-تردد وحدة المعالجة المركزية (MHz) 6 نوى، 9M، 2.20 جيجا هرتز، 4.1 جيجا هرتز، مجموعة شرائح Intel mobile CM246؛

 وحدة تحكم VGA تعتمد شرائح NVDIA GeForce950M4GB؛

 الذاكرة (RAM): 16 ~ 32 جيجابايت (DDR4 2666 ميجا هرتز)؛

 القرص الصلب SATA: 512 جيجابايت (الحالة الصلبة) + 2 تيرابايت (ميكانيكي)؛

 شريحة الرسومات: NvidiaQuadro P600+HD630، مع 4 جيجابايت GDDR5 مستقل؛

 15.6 بوصة FHD WVA، 1920x1080، مضادة للتوهج ولا تعمل باللمس، مجموعة ألوان 72%، كاميرا وميكروفون، لا يوجد دعم WWAN؛

 الوزن: 2.21 كجم؛

 مسند راحة اليد: مسند راحة يد مزدوج التأشير بدون شريحة أمان + Thunderbolt؛

 الشبكة اللاسلكية: Intel® لاسلكي ثنائي النطاق AC 9560، 802.11ac، MU-MIMO ثنائي النطاق 2x2 + Bluetooth 5.0؛

 مع: قارئ البطاقة الذكية، واجهة HDMI، واجهة USB3.0؛

 مصدر الطاقة: محول تيار متردد 130 وات، أسطوانة 7.4 مم؛

 تصميم علبة محكمة الغلق بالكامل: اجتاز مستوى الحماية شهادة P65، والتي يمكن أن تمنع دخول الرمل والغبار والسوائل؛

3.6 اسم المعدات:

كاشف الخلل بالأشعة السينية ونظام التحكم المحمول عالي التردد والجهد الثابت

الموديل: D300G

 درجة حرارة بيئة التشغيل: -20 درجة مئوية إلى 50 درجة مئوية

 رطوبة بيئة التشغيل: ≥85%

 نطاق جهد الإدخال: AC190v ~ AC265v

نطاق تردد جهد الإدخال: 50 هرتز ~ 60 هرتز

 شاشة LCD كبيرة مقاس 7 بوصات لعرض القائمة الصينية

 أنبوب الأشعة السينية: أنبوب السيرميت

 وضع إمدادات الطاقة أنبوب الأشعة السينية: الجهد المستمر

 نطاق تعديل جهد أنبوب الأشعة السينية: 120-300 كيلو فولت

 خطوة تعديل جهد الأنبوب: 1 كيلو فولت / خطوة

 تيار أنبوب الأشعة السينية: 0.5-3.0 مللي أمبير

 خطوة تعديل تيار الأنبوب: 0.1 مللي أمبير/خطوة

 الحد الأقصى لإعداد وقت التعرض: 0.1 ~ 60 دقيقة (دقيق إلى 0.1 دقيقة)

 الطاقة القصوى لأنبوب الأشعة السينية: 900 وات

 تردد العمل: 100 كيلو هرتز

حجم التركيز: 3.0 مللي متر EN12543 قياسي

 سمك الاختراق: 70 مم (البعد البؤري 600 مم، وقت التعرض 20 دقيقة، السواد 2.0D)

 معدل التحميل المؤقت: 100% (عندما تكون درجة الحرارة المحيطة 20 درجة مئوية، الحد الأقصى لحالة الطاقة)

 زاوية الإشعاع: 40 درجة × 55 درجة

 الفلتر الإضافي: ما يعادل 4 ملم من الألومنيوم

 حجم رأس الأنبوب: Φ295×752 (بما في ذلك الحلقة النهائية)

 وزن رأس الأنبوب: 30 كجم

 كابل التوصيل: 25 متر

 كابل الطاقة: 10 متر

 حجم وحدة التحكم: 410 × 228 × 300 (مم)

وزن وحدة التحكم: 11 كجم

 طريقة تبريد الأنود: تبريد الهواء القسري

3.7 السكك الحديدية:

المواصفات: φ711mm
