تفاصيل المنتج:
|

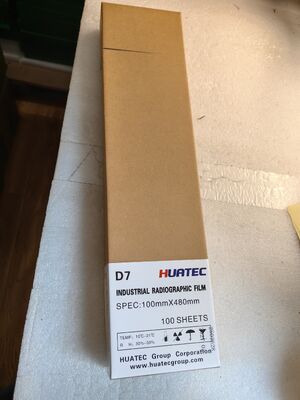

| اسم المنتج: | الفيلم الإشعاعي الصناعي | يكتب: | D4 D5 D7 |
|---|---|---|---|
| مقاس: | 100mmx400mm وما إلى ذلك | علية: | كيس أو لفة، 1 كيس يشمل 100pcs |
| إبراز: | مطور أفلام الأشعة السينية,مصنع لفيلم الأشعة السينية الصناعي,D5 D7 مصمم التطوير,industrial X-ray film fixer,D5 D7 developer fixer |
||

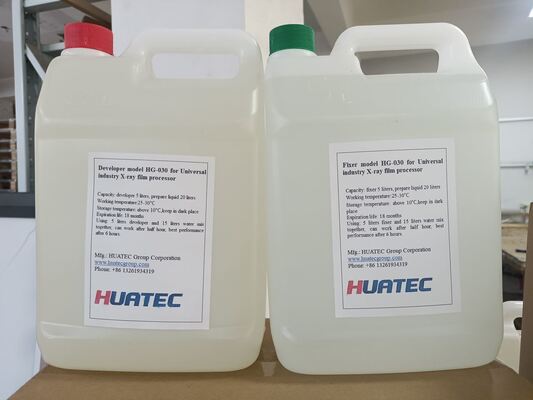

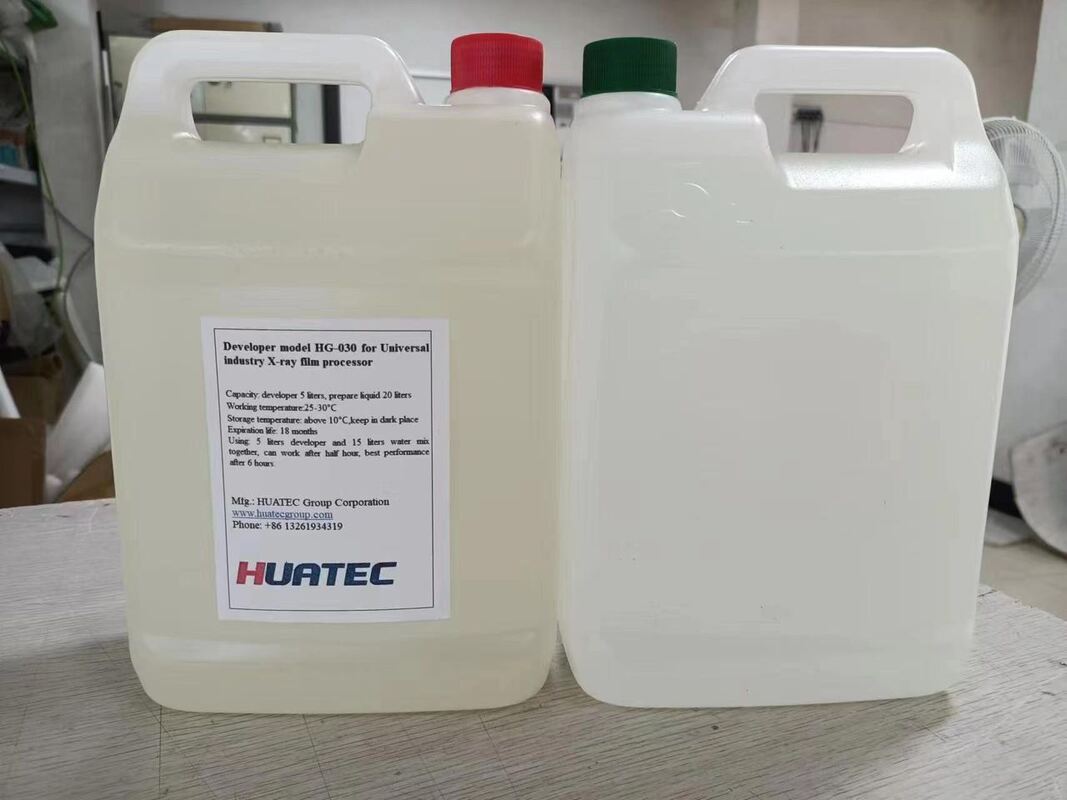

مطور ومثبت أفلام الأشعة الصناعية HUATEC D5 و D7
اسم المنتج ومواصفات الموديل
| الموديل | المواصفات |
|
D4,D4-D,H4,LA400,D5,D5-D, D7,D7-D,H7,H7-D |
356 مم × 432 مم (14 بوصة × 17 بوصة)، 305 مم × 381 مم (12 بوصة × 15 بوصة)، 260 مم × 360 مم (10 بوصة × 14 بوصة)، 70 مم × 300 مم، 80 مم × 150 مم، 80 مم × 240 مم، 80 مم × 300 مم، 80 مم × 360 مم، 100 مم × 356 مم، 195 مم × 275 مم، 70 مم × 200 م، 80 مم × 100 م، 80 مم × 200 م |
يمكن أيضًا توفير مواصفات أخرى وسعة تعبئة وفقًا لمتطلبات العملاء.
الميزات والاستخدامات
فيلم الأشعة الصناعية هو نوع من الأفلام عالية الدقة وعالية وضوح الصورة يستخدم على نطاق واسع في الكشف غير الإتلافي عن العيوب. يتميز الفيلم بحساسية عالية، وتباين عالٍ، ودقة عالية،
يمكن استخدامه مباشرة أو مع شاشة تحسيس بالرصاص للتعرض للأشعة السينية أو أشعة جاما. وهو مناسب للمكونات الإلكترونية، والمواد الاصطناعية، والصب والسبك، واللحام، وما إلى ذلك.
اختبارات الكشف غير الإتلافي لبناء السفن، والدفاع الوطني والصناعة النووية، وصناعة الطيران والفضاء، وما إلى ذلك. باستخدام قاعدة من البوليستر الأزرق، مغطاة بطبقة مستحلب على الجانبين، وطبقة
وطبقة واقية. يتميز هذا الفيلم بطبقات غنية، ودقة صورة عالية، ووضوح جيد. يمكن معالجة هذا الفيلم في درجة حرارة الغرفة، ويمكن أيضًا معالجته بواسطة آلة درجة حرارة عالية.
الميزات والاستخدامات
 |
GB/T19348.1 | EN 584.1 | ASTME 1815-08 | ISO 11699-1 |
| D4,D4-D,H4 | C3 | C3 | Ⅰ | C3 |
| D5,D5-D | C4 | C4 | Ⅰ | C4 |
| D7,LA400,D7-D,H7,H7-D | C5 | C5 | Ⅱ | C5 |
أداء المنتج
| اسم المؤشر | الوحدة | D4,D4-D | H4 | LA400 | D5,D5-D | D7,D7-D,H7,H7-D |
| كثافة الضباب | -- | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.12 |
| عامل التباين "r" | -- | ≥4.0 | ≥3.0 | ≥3.2 | ≥4.0 | ≥3.5 |
| ISO "S" | -- | ≥1.5 | ≥1.0 | ≥0.6 | ≥1.5 | ≥2.0 |
| وقت الذوبان في القلوي | دقائق | ≥10 | ||||
| مقاومة الخدش أثناء المعالجة | N | ≥0.8 | ||||
إضاءة السلامة ومعالجة الغسيل
ضوء التشغيل الآمن في الغرفة المظلمة لهذا الفيلم هو ضوء أمان قرمزي مع مصباح بقوة 15 واط. عند استخدام الفيلم لفك الختم، تكون مسافة المصباح بشكل عام أعلى من 1.2 متر. وقت الإضاءة التراكمي
لا يزيد عن 40 دقيقة. يجب غسل العينة المعرضة في غضون ساعتين. تظهر عملية الغسيل في الجدول أدناه.
| طريقة الشطف | بلدان أخرى | درجة الحرارة / درجة مئوية | وقت التطوير / دقيقة | وقت التثبيت / دقيقة | التجفيف / درجة مئوية | النقل مل/م2 |
| يدوي | D-19b | 20±0.5 | 5±1 | 10 | تجفيف طبيعي | 300 |
| غسيل آلي | G-30 | 29±1 | 1.5~2 | 2 | 45~55 |
منحنى عمل الفيلم الرئيسي
اسم المنتج ومواصفات الموديل
| الموديل | المواصفات |
|
D4,D4-D,H4,LA400,D5,D5-D, D7,D7-D,H7,H7-D |
356 مم × 432 مم (14 بوصة × 17 بوصة)، 305 مم × 381 مم (12 بوصة × 15 بوصة)، 260 مم × 360 مم (10 بوصة × 14 بوصة)، 70 مم × 300 مم، 80 مم × 150 مم، 80 مم × 240 مم، 80 مم × 300 مم، 80 مم × 360 مم، 100 مم × 356 مم، 195 مم × 275 مم، 70 مم × 200 م، 80 مم × 100 م، 80 مم × 200 م |
يمكن أيضًا توفير مواصفات أخرى وسعة تعبئة وفقًا لمتطلبات العملاء.
الميزات والاستخدامات
فيلم الأشعة الصناعية هو نوع من الأفلام عالية الدقة وعالية وضوح الصورة يستخدم على نطاق واسع في الكشف غير الإتلافي عن العيوب. يتميز الفيلم بحساسية عالية، وتباين عالٍ، ودقة عالية،
يمكن استخدامه مباشرة أو مع شاشة تحسيس بالرصاص للتعرض للأشعة السينية أو أشعة جاما. وهو مناسب للمكونات الإلكترونية، والمواد الاصطناعية، والصب والسبك، واللحام، وما إلى ذلك.
اختبارات الكشف غير الإتلافي لبناء السفن، والدفاع الوطني والصناعة النووية، وصناعة الطيران والفضاء، وما إلى ذلك. باستخدام قاعدة من البوليستر الأزرق، مغطاة بطبقة مستحلب على الجانبين، وطبقة
وطبقة واقية. يتميز هذا الفيلم بطبقات غنية، ودقة صورة عالية، ووضوح جيد. يمكن معالجة هذا الفيلم في درجة حرارة الغرفة، ويمكن أيضًا معالجته بواسطة آلة درجة حرارة عالية.
الميزات والاستخدامات
| |
GB/T19348.1 | EN 584.1 | ASTME 1815-08 | ISO 11699-1 |
| D4,D4-D,H4 | C3 | C3 | Ⅰ | C3 |
| D5,D5-D | C4 | C4 | Ⅰ | C4 |
| D7,LA400,D7-D,H7,H7-D | C5 | C5 | Ⅱ | C5 |
أداء المنتج
| اسم المؤشر | الوحدة | D4,D4-D | H4 | LA400 | D5,D5-D | D7,D7-D,H7,H7-D |
| كثافة الضباب | -- | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.12 |
| عامل التباين "r" | -- | ≥4.0 | ≥3.0 | ≥3.2 | ≥4.0 | ≥3.5 |
| ISO "S" | -- | ≥1.5 | ≥1.0 | ≥0.6 | ≥1.5 | ≥2.0 |
| وقت الذوبان في القلوي | دقائق | ≥10 | ||||
| مقاومة الخدش أثناء المعالجة | N | ≥0.8 | ||||
إضاءة السلامة ومعالجة الغسيل
ضوء التشغيل الآمن في الغرفة المظلمة لهذا الفيلم هو ضوء أمان قرمزي مع مصباح بقوة 15 واط. عند استخدام الفيلم لفك الختم، تكون مسافة المصباح بشكل عام أعلى من 1.2 متر. وقت الإضاءة التراكمي
لا يزيد عن 40 دقيقة. يجب غسل العينة المعرضة في غضون ساعتين. تظهر عملية الغسيل في الجدول أدناه.
| طريقة الشطف | بلدان أخرى | درجة الحرارة / درجة مئوية | وقت التطوير / دقيقة | وقت التثبيت / دقيقة | التجفيف / درجة مئوية | النقل مل/م2 |
| يدوي | D-19b | 20±0.5 | 5±1 | 10 | تجفيف طبيعي | 300 |
| غسيل آلي | G-30 | 29±1 | 1.5~2 | 2 | 45~55 |
منحنى عمل الفيلم الرئيسي
منحنى عمل فيلم الألومنيوم D7 منحنى عمل الصلب لفيلم D7
