تفاصيل المنتج:
|
| القرار: | 0.00016μm/±μm -0.016μm/±400μm | استقامة: | （0.05 + 2.5 لتر / 1000 ميكرومتر (طول الاختبار L (مم)) |
|---|---|---|---|
| سرعة الاختبار: | 0.1 مم / ثانية، 0.5 مم / ثانية، 1.0 مم / ثانية، 1.5 مم / ثانية، 2.0 مم / ثانية | إبرة الاختبار: | 5μmR الماس 90° |
| قوة الاختبار: | أقل من 4mN | عرض: | شاشة لمس ال سي دي ملونة 7 بوصة |
| مخرج البيانات: | بطاقة SD/بلوتوث توصيل طابعة الكمبيوتر/الكمبيوتر | ||
| إبراز: | اختبار الخامة السطحية المحمول,اختبار سطح الخامة,Waviness Contour Surface Roughness Tester |
||

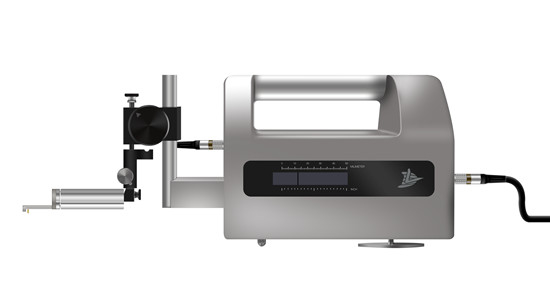

SRT-300 اختبار الموجات المحمول لتحديد سطح الخام
مجال التطبيق:
أداة قياس الخامة والشكل SRT-300 هي منتج متوافق تمامًا مع أحدث المعايير الدولية ISO.هو أداة محمولة متعددة الأغراض لتقييم جودة سطح الأجزاء. لديها معايير متعددة بما يتماشى مع معايير وطنية ودولية متعددة. يمكن أن تقييم الخامة، الموجة والخط الأصلي لمجموعة متنوعة من الأجزاء. يمكن أن تقيس الطائرة،الأسطح الأسطوانية والأسطوانية، سطح الثقب الداخلي ومسار المحامل ، الخ. لديها خصائص نطاق قياس كبير ، والأداء المستقر والدقة العالية.مختبر البحوث العلمية وغرفة قياس المؤسسةيتم حساب المعلمات المقابلة وفقًا لظروف القياس المختارة ، ويمكن عرض نتائج القياس على شاشة LCD في شكل أرقام ورسومات ،أو الخروج إلى الطابعةويمكن أيضا توصيل SSR300 إلى جهاز كمبيوتر. يمكن لبرنامج التحليل الخاص بالحاسوب التحكم مباشرة في عملية القياس وتوفير وظائف تحليل متقدمة قوية.
الجهاز يقوم بحساب المعلمات على ملف المرشح والملف المباشر ، وجميع الحسابات تتوافق مع GB / t3505-2009 (المواصفات الفنية الهندسية للمنتج (GPS) ،بنية السطح، طريقة الملف، المصطلحات والتعريفات وبارامترات هيكل السطح).
| نطاق الاختبار | اتجاه X | 50ملم | ||
| اتجاه Z | ± 500μm | |||
| القرار | اتجاه X | 0.00016ميكرومتر/± ميكرومتر -0.016 ميكرومتر/± 400 ميكرومتر | ||
| القيادة | المباشرة | (0.05+2.5L/1000) μm (L؛طول الاختبار ((ملم)) | ||
| عنصر التحليل | المعيار المتوافق | ISO1997، دين1990، ASME1995، JIS1994 | ||
| المعلمات | الخامة | ريمكس، رامين، را، راشد، ريكماكس، ريكمين، ريكس، ريكسد، ريزماكس، ريزمين، ريز، ريزسد، ريت، ريز3ز، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريبسد، ريكماكس، ريكمين، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكمكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ر,RΔa، RΔasd، RΔqmax، RΔqmin، RΔqd، RΔqsd، Rλamax، Rλamin، Rλa، Rλasd، Rλqmax، Rλqmin، Rλq، Rλqsd، Lr، Rskmax، Rskmin، Rsk، Rsksd، Rkumax، Rkumin، Rku، Rkusd، Rmax، Rmin، RzImax، RzImin، Rz.I، Rz.Isd،Rsmax، Rsmin، RS، RSsd، Rsk.J، Rku.J، Rpm، Rpmsd، Rymax، Rymin، Ry، Rysd، Smmax، Smmin، Sm، Smsd، Smax، Smin، S، Ssd | ||
| الموجات | Wamax، Wamin، Wa، Wasd، Wqmax، Wqmin، Wq, Wqsd، Wzmax، Wzmin، Wzsd، Wt، Wcmax، Wcmin، Wc، Wcsd، Wpmax، Wpmin، Wp، Wpsd، Wvmax، Wvmin، Wv، Wvsd، WSmmax، Wsmmin، WSm، WSmsd، WΔqmax، WΔqmin، WΔq،WΔqsd، Wskmax، Wskmin، Wsk، Wsksd، Wkumax، Wkumin، Wku، Wkusd، Wca، WC-q، WC-t، WC-v، WC-Sm | |||
| ملفه | Pa، Pq، Pt، Rz.J، Pc.I، Pp، Pv، PSm، PΔq، TITL، Psk.J، Pku.J، Rmax | |||
| الخامة الخاصة | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | |||
| الدافع | NCRX، R، Rx، AR، NR، CPM، SR، SAR، W، Wx، AW، Wte، NW، SW، SAW | |||
| منحنى التقييم | منحنى الخام، منحنى الموجات، منحنى الملف، منحنى الخامة الخاصة، منحنى الخامة منحنى Motif، منحنى الموجات منحنى Motif، منحنى الموجات | |||
| المنحنى المميز | منحنى الحمل ، منحنى توزيع النطاق | |||
| مرشح | مرشح | مرشح غاوس، مرشح FFT، مرشح 2RC | ||
| توقف المرشح | λc:0.25,0.8,2.58ملم λs:0.25,0.8,2.5,8,25،80μm λf: 25mm |
|||
| مدة التقييم | ||||
| سرعة الاختبار | 0.1ملم/ثانية0.5 ملم/ثانية1.0mm/s1.5 ملم/ثانية2.0mm/s | |||
| جهاز استشعار | النموذج | النوع العالمي القياسي | ||
| وضع جهاز الاستشعار | الحثية التفاضلية | |||
| نطاق الاختبار | ± 500μm | |||
| إبرة الاختبار | 5μmR الماس 90° | |||
| قوة الاختبار | أقل من 4mN | |||

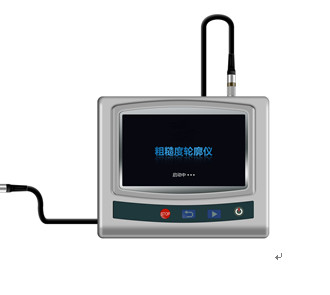

| المشغل | العرض | شاشة لمسة LCD ملونة 7 بوصات | ||
| مخرج البيانات | بطاقة SD / بروتوث توصيل الكمبيوتر / طابعة الكمبيوتر | |||
| اللغة | الصينية/الإنجليزية | |||
| الحجم والوزن | الطاقة/الاستهلاك | AC220V ± 10% بطارية قابلة لإعادة الشحن مدمجة (شحن محول AC) ، وقت الشحن 5 ساعات | ||
| استهلاك الطاقة | حوالي 30VA ((يمكن قياسه حتى 400 مرة على الشحن الكامل) | |||
| الوزن | الوزن الصافي 3.4 كجم الوزن الإجمالي 4.75 كجم | |||
| تعيين الحجم | السائق 364 ((W) * 80 ((D) * 145 ((H) المشغل 212 ((W) * 182 ((D) * 50 ((H) |
|||
| حجم العبوة | 410mm ((W) * 340 ((D) * 180 ((H) | |||
الخصائص:
1يمكن قياس عمق الخدش وارتفاع الخطوة
2جهاز استشعار تحفيزي فائق المدى
3يمكن قياس الخام والتموج والمعايير المحورية الأصلية ويمكن عرض الرسومات.
4هناك طريقتان للقياس مع وبدون دليل.
5. يتم توصيل جهاز الاستشعار مع المضيف من خلال إطار رفع جهاز الاستشعار، ويمكن ضبط ارتفاع جهاز الاستشعار دون مساعدة منصة
حالة التطبيق:
قياس الكرة الخارجية
قياس الكرة الداخلية
قياس الكرة المنحدرة
قياس المسار الخارجي
قياس المسار الداخلي
قياس سطح الأسنان
قياس الزاوية المنحدرة R
قياس الجانب الضيق للخندق (المكبس)
