تفاصيل المنتج:
|
| اسم المنتج: | جهاز كشف الخلل بالموجات فوق الصوتية بالصفيف التدريجي | النموذج: | HPA-620PRT |
|---|---|---|---|
| التخزين: | الداخلية: 64 جيجابايت؛ الخارجية: قرص فلاش USB | PRF: | 25 هرتز إلى 10 كيلو هرتز |
| تكييف: | 100 فولت ~ 240 فولت 50 هرتز/60 هرتز | العاصمة: | 13.5 فولت |
| إبراز: | كاشف العيوب بالموجات فوق الصوتية,كاشف العيوب بالموجات فوق الصوتية,TFM Phased Array Ultrasonic Flaw Detector |
||
كاشف العيوب بالموجات فوق الصوتية من TFM 32/128 الإصدار / الاستقبال TOFD ومصفوفة المراحل C مسح صورة TFM

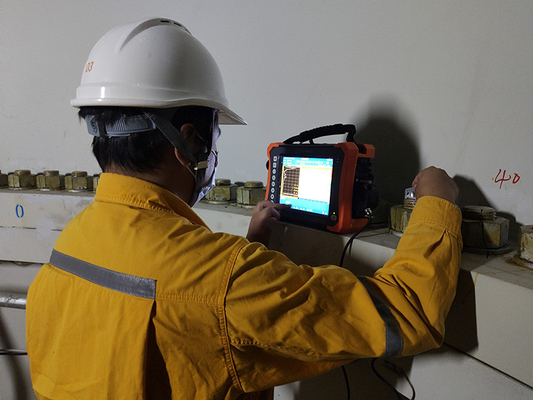

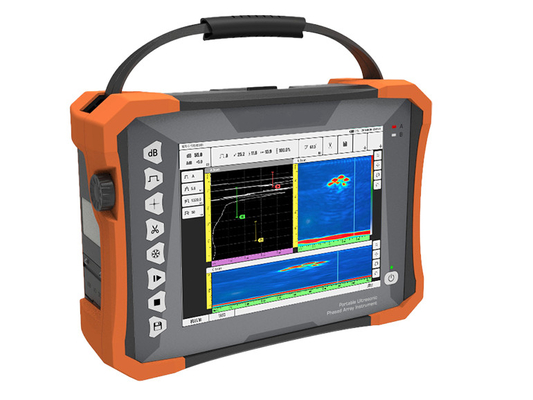

هواتيك HPA-620PRT هو جهاز كشف أخطاء 32:128PR المحمول الجديد.
وهي مجهزة بوحدة الفحص بالموجات فوق الصوتية التقليدية، ووحدة TOFD، ووحدة Phased Array التقليدية ووحدة تصوير TFM، تدعم المسح المتزامن لـ TOFD ووحدة Phased Array،فضلا عن مسبار المصفوفة مزدوجةيحتوي جهاز HUATEC HPA-620PRT على شاشة لمسة مقاومة للماء والزيت وقدرات تسجيل بيانات الاختبار الكاملة ، وهو جهاز كشف عيب TFM مرحلي متقدم مع وظيفة مسح C.
الخصائص:
قنوات التفتيش
توفر وظائف HPA-620PRT إرضاءً كبيرًا لمستخدمي الطلبات المختلفة.
وحدة المصفوفة المرحلية
وحدة TOFD
يمكن للمستخدمين حساب المعلمات ذات الصلة بناءً على معايير المسبار والإجراءات ، بما في ذلك: PCS ، تغطية المسح ، تغطية القاع ، الزوايا المضمنة للشعاع.
العرض
تصميم الإجراءات
| القنوات | ||||
| الوضع | وضع PA/TFM | وضع UT | وضع TOFD | |
| الرقم | 32:128 | 2 | 2 | |
| المعيار الفيزيائي | ||||
| العرض | 10شاشة تعمل باللمس بقوة 4 بوصات | |||
| الاستيراد | 1 IPEX، 4 C5 | |||
| موانئ الدخول والخروج | 2 USB 3.0 (HOST) ، 1 USB 2.0 (HOST) | |||
| DP ((DisplayPort) (يمكن نقلها إلى HDMI) | ||||
| الـ (ويفاي) | ||||
| منفذ ترميز LEMO 1B | ||||
| منفذ إدخال/إخراج TTL | ||||
| نظام تحديد المواقع | نعم.. | |||
| التخزين | الداخلية: 64GB ؛ الخارجية: قرص فلاش USB | |||
| الوزن | 5 كجم (بدون بطارية) | |||
| الأبعاد | 350 ملم × 250 ملم × 130 ملم | |||
| (L×W×H) | ||||
| التكييف | 100 فولت ~ 240 فولت 50 هرتز / 60 هرتز | |||
| العاصمة | 13.5 فولت | |||
| نوع البطارية | بطارية الليثيوم | |||
| سعة البطارية | بطارية مزدوجة، كل بطارية < 100Wh | |||
| عمر البطارية | ≥4.5 ساعة | |||
| الحرارة | نطاق درجة حرارة التشغيل: -10 °C ~ 40 °C | |||
| نطاق درجة حرارة التخزين: -20°C ~ 60°C | ||||
| تصنيف حماية الدخول | IP65 | |||
| UT | ||||
| الـ PRF | 25 هرتز إلى 10 كيلو هرتز | |||
| فولتاج جهاز الإرسال | 75 فولت ~ 250 فولت (50Ωحمل) | |||
| عرض النبض | 30ns ~ 1000ns، مع خطوة 5ns | |||
| التخفيف | 400Ω، 80Ω | |||
| معدل أخذ العينات | 100 ميغاهرتز | |||
| عرض النطاق | 0.5MHz ~ 20MHz (-3dB) | |||
| المكاسب | 0.0dB~110.0dB | |||
| فائض الحساسية | ≥60dB (عرض النطاق الضيق) ، ≥52dB (عرض النطاق العريض) (2.5P20 محولات، 200mmφ2ثقوب أساس مسطح) | |||
| خطأ خطية عمودية | ≤ 3% | |||
| خطأ خطية أفقية | ≤0.1% | |||
| القرار | ≥26dB ((2.5P20) | |||
| النطاق الديناميكي | ≥30 ديسيبل | |||
| مرشح | الممر العالي، الممر المنخفض والمرور الضيق المتعدد | |||
| التصحيح | RF (طريقة TOFD) ، موجة كاملة، نصف موجة +، نصف موجة | |||
| القنوات | قنوات 2 | |||
| الحد الأقصى للتغطية | 10000mm (في موجة طولية من الصلب) | |||
| البوابة | A/B/G | |||
| نجم البوابة | مجموعة كاملة | |||
| عرض البوابة | بدء البوابة إلى النطاق الكامل | |||
| عتبة البوابة | 1~99% | |||
| إنذار | الصوت / البصري | |||
| نقطة القياس | الجبهة/القمة | |||
| TCG | 16 | |||
| المصفوفة المرحلية / TFM | ||||
| القنوات | 32:128 | |||
| أقصى فتحة | 32 عنصر | |||
| أقصى عناصر | 128 عنصر | |||
| قانون التركيز | ≥1024 | |||
| زاوية المسح | -89°~89° | |||
| المعايرة | السرعة، التأخير، TCG، ACG، رمز | |||
| حجم الاختبار | 1000ملم | |||
| زيادة الزاوية الدقيقة | 0.1° ((تعديل تلقائي) | |||
| معدل أخذ العينات | 100 ميغاهرتز، 10 بت | |||
| التصحيح | موجة كاملة | |||
| ارتفاع الشاشة | 800% من ارتفاع الشاشة (الحد الأقصى) | |||
| مكاسب مماثلة قابلة للتعديل | 80 ديسيبل | |||
| الحد الأقصى لـ PRF | 20كيلو هرتز | |||
| فولتاج جهاز الإرسال | 20V ~ 110V ((50Ω الحمل) | |||
| نوع النبض | موجة مربعة ثنائية القطب | |||
| عرض النبض | 30ns~1000ns، خطوة 5ns | |||
| عرض النطاق | 0.5MHz ~ 20MHz ((-3dB) | |||
| مرشح | ممر عالي ، ممر منخفض ، ممر متعدد ضيق | |||
| إطلاق | مُشفّر، يعتمد على الزمن | |||
| نقطة القياس | الجبهة/القمة | |||
| القراءة | عرض الشعاع، مسار الشعاع، الأفقي، العمق | |||
| دقة القياس | 0.5ملم | |||
| وضع الفحص | L/S/C/D ️scan، TFM | |||
| طول المسح | ≥15 متر | |||
| سرعة المسح | ≥30mm/s | |||
| تصوير TFM | على الهواء مباشرة | |||
| عدد نقاط التركيز في TFM | ماكس 1000000 نقطة | |||
| التصوير الثلاثي الأبعاد | نعم.. | |||
