تفاصيل المنتج:
|
| معدل أخذ العينات للصفيف المرحلي: | 100 ميجا هرتز، 10 بت | تصحيح: | موجة كاملة |
|---|---|---|---|
| أ-ارتفاع شاشة المسح: | 800% من ارتفاع الشاشة (الحد الأقصى) | مكاسب مماثلة قابلة للتعديل: | 80 ديسيبل |
| إبراز: | كاشف أخطاء المصفوفة المتقدمة,32 128PR كاشف عيوب المصفوفة المرحلية,32 128PR Phased Array Flaw Detector |
||

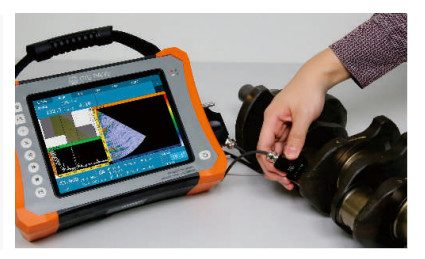

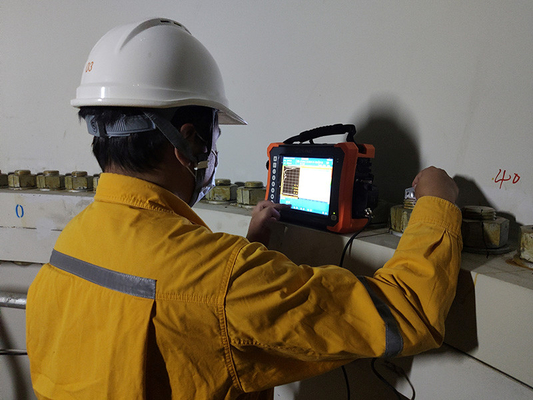

كاشف العيوب بالموجات فوق الصوتية HPA-620
HPA-620 هو كاشف ثغرات 32:128PR محمول
وهي مجهزة بوحدة الفحص بالموجات فوق الصوتية التقليدية، ووحدة TOFD، ووحدة المصفوفة المرحلية التقليدية، التي تدعم الفحص المتزامن لـ TOFD و المصفوفة المرحلية،فضلا عن مسبار المصفوفة مزدوجةيحتوي جهاز HPA-620 على شاشة لمسة مقاومة للماء والزيت وقدرات تسجيل بيانات الاختبار الكاملة، وهو جهاز كشف عن عيوب المصفوفة المرحلية المتقدمة.
الخصائص:
قنوات التفتيش
وظائف HPA-620 توفر رضا كبيرة للمستخدمين
وحدة المصفوفة المرحلية
وحدة TOFD
يمكن للمستخدمين حساب المعلمات ذات الصلة بناءً على معايير المسبار والإجراءات ، بما في ذلك: PCS ، تغطية المسح ، تغطية القاع ، الزوايا المضمنة للشعاع.
العرض
تصميم الإجراءات
المعلم:
| القنوات | ||||
| الوضع | وضع PA | وضع UT | وضع TOFD | |
| الرقم | 32:128 | 2 | 2 | |
| المعيار الفيزيائي | ||||
| العرض | 10شاشة تعمل باللمس بقوة 4 بوصات | |||
| الاستيراد | 1 IPEX، 4 C5 | |||
| موانئ الدخول والخروج | 2 USB 3.0 (HOST) ، 1 USB 2.0 (HOST) | |||
| DP ((DisplayPort) (يمكن نقلها إلى HDMI) | ||||
| الـ (ويفاي) | ||||
| منفذ ترميز LEMO 1B | ||||
| منفذ إدخال/إخراج TTL | ||||
| نظام تحديد المواقع | نعم.. | |||
| التخزين | الداخلية: 64GB ؛ الخارجية: قرص فلاش USB | |||
| الوزن | 5 كجم (بدون بطارية) | |||
| الأبعاد | 350 ملم × 250 ملم × 130 ملم | |||
| (L×W×H) | ||||
| التكييف | 100 فولت ~ 240 فولت 50 هرتز / 60 هرتز | |||
| العاصمة | 13.5 فولت | |||
| نوع البطارية | بطارية الليثيوم | |||
| سعة البطارية | بطارية مزدوجة، كل بطارية < 100Wh | |||
| عمر البطارية | ≥4.5 ساعة | |||
| الحرارة | نطاق درجة حرارة التشغيل: -10 °C ~ 40 °C | |||
| نطاق درجة حرارة التخزين: -20°C ~ 60°C | ||||
| تصنيف حماية الدخول | IP65 | |||
| UT | ||||
| الـ PRF | 25 هرتز إلى 10 كيلو هرتز | |||
| فولتاج جهاز الإرسال | 75 فولت ~ 250 فولت (50Ωحمل) | |||
| عرض النبض | 30ns ~ 1000ns، مع خطوة 5ns | |||
| التخفيف | 400Ω، 80Ω | |||
| معدل أخذ العينات | 100 ميغاهرتز | |||
| عرض النطاق | 0.5MHz ~ 20MHz (-3dB) | |||
| المكاسب | 0.0dB~110.0dB | |||
| فائض الحساسية | ≥60dB (عرض النطاق الضيق) ، ≥52dB (عرض النطاق العريض) (2.5P20 محولات، 200mmφ2ثقوب أساس مسطح) | |||
| خطأ خطية عمودية | ≤ 3% | |||
| خطأ خطية أفقية | ≤0.1% | |||
| القرار | ≥26dB ((2.5P20) | |||
| النطاق الديناميكي | ≥30 ديسيبل | |||
| مرشح | الممر العالي، الممر المنخفض والمرور الضيق المتعدد | |||
| التصحيح | RF (طريقة TOFD) ، موجة كاملة، نصف موجة +، نصف موجة | |||
| القنوات | قنوات 2 | |||
| الحد الأقصى للتغطية | 10000mm (في موجة طولية من الصلب) | |||
| البوابة | A/B/G | |||
| نجم البوابة | مجموعة كاملة | |||
| عرض البوابة | بدء البوابة إلى النطاق الكامل | |||
| عتبة البوابة | 1~99% | |||
| إنذار | الصوت / البصري | |||
| نقطة القياس | الجبهة/القمة | |||
| TCG | 16 | |||
| المصفوفة المرحلية | ||||
| القنوات | 32:128 | |||
| أقصى فتحة | 32 عنصر | |||
| أقصى عناصر | 128 عنصر | |||
| قانون التركيز | ≥1024 | |||
| زاوية المسح | -89°~89° | |||
| المعايرة | السرعة، التأخير، TCG، ACG، رمز | |||
| حجم الاختبار | 1000ملم | |||
| زيادة الزاوية الدقيقة | 0.1° ((تعديل تلقائي) | |||
| معدل أخذ العينات | 100 ميغاهرتز، 10 بت | |||
| التصحيح | موجة كاملة | |||
| ارتفاع الشاشة | 800% من ارتفاع الشاشة (الحد الأقصى) | |||
| مكاسب مماثلة قابلة للتعديل | 80 ديسيبل | |||
| الحد الأقصى لـ PRF | 20كيلو هرتز | |||
| فولتاج جهاز الإرسال | 20V ~ 110V ((50Ω الحمل) | |||
| نوع النبض | موجة مربعة ثنائية القطب | |||
| عرض النبض | 30ns~1000ns، خطوة 5ns | |||
| عرض النطاق | 0.5MHz ~ 20MHz ((-3dB) | |||
| مرشح | ممر عالي ، ممر منخفض ، ممر متعدد ضيق | |||
| إطلاق | مُشفّر، يعتمد على الزمن | |||
| نقطة القياس | الجبهة/القمة | |||
| القراءة | عرض الشعاع، مسار الشعاع، الأفقي، العمق | |||
| دقة القياس | 0.5ملم | |||
| وضع الفحص | L/S/C/D | |||
| طول المسح | ≥15 متر | |||
| سرعة المسح | ≥30mm/s | |||
النطاق:
